Seria szafek podtynkowych KLV-U: wersje z drzwiami plastikowymi: białymi i transparentnymi oraz drzwiami metalowymi: płaskimi i superpłaskimi.Szafki podtynkowe KLV-U (fot. 1) dostępne są w czterech wersjach oznaczonych rozszerzeniami -F, -SF oraz -D i -DT. Dwa pierwsze z nich to klasyczne wzory z metalowymi drzwiami w kolorze białym, w wykonaniu płaskim (F) oraz superpłaskim (SF), idealnie harmonizującymi się z powierzchnią ściany. Obudowy D i DT wyróżniają się nowoczesnym wzornictwem. Mają wypukłe, do wyboru białe i przezroczyste drzwi udekorowane barwnymi elementami ( w kolorze białym, przezroczystym, czerwonym, niebieskim, żółtym lub zielonym). Dobranie odpowiedniego koloru elementów wykończeniowych montowanych w narożnikach drzwi i module zamka umożliwia uzyskanie ciekawego efektu wizualnego. Szafki KLV-U charakteryzują się drugą klasą ochronności oraz stopniem ochrony IP 30. Dostępne są w wersjach 1-, 2-, 3- i 4-rzędowych. W każdym rzędzie przewidziano miejsce na aparaturę zajmującą szerokość 12 standardowych modułów z możliwością rozszerzenia o dalsze dwa, w sumie do 14 modułów. Dużą zaletą szafek KLV jest konstrukcja kasety podtynkowej, wykonanej z tworzywa sztucznego. Jest ona odporna na naprężenia mechaniczne, co jest szczególnie istotne podczas osadzania szafki we wnęce w ścianie. Dzięki bardzo małej głębokości zabudowy wynoszącej 90 mm, KLV-U znakomicie nadają się do stosowania w nowoczesnym budownictwie mieszkaniowym. Mogą być zabudowane zarówno w cienkich ścianach murowanych jak i kartonowo-gipsowych, dla tych ostatnich stosowany jest zestaw śrub będący wyposażeniem opcjonalnym szafek. Konstrukcja drzwi z ramą umożliwia wyrównanie (zamaskowanie) ewentualnych nierówności tynku, dochodzących nawet do 18 mm.

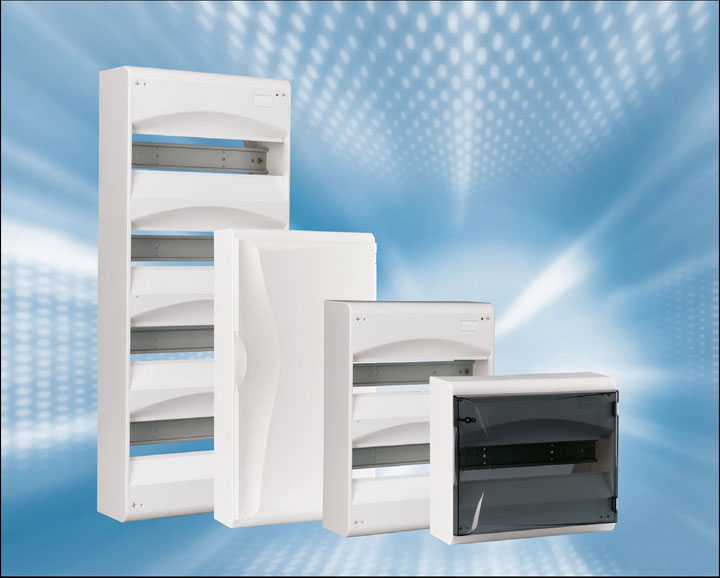

Szafki BC-A do montażu natynkowego dostępne w wersjach bez drzwi oraz z drzwiami plastikowymi: białymi i transparentnymi.Rozwiązania konstrukcyjne KLV usprawniają montaż i oprzewodowanie aparatury modułowej. Przewody mogą być wprowadzane do wnętrza kasety zarówno z dołu, jak i z góry poprzez wyjmowane z kasety podtynkowej osłony. Stelaż wraz z zamocowanymi do niego szynami TS 35 mm, może być odkręcony od konstrukcji. Umożliwia to osobną zabudowę aparatury modułowej, dzięki czemu instalator może oprzewodować aparaty w sposób szybki i łatwy. Załączone listwy zaciskowe mogą być zamontowane na dwóch różnych głębokościach, na górze i na dole kasety. Przewidziano również boczny montaż listew zaciskowych. Szafki F i SF są wyposażone w zamek obrotowy, który może być zastąpiony zamkiem z kluczykiem będącym wyposażeniem dodatkowym do wszystkich typów drzwi.

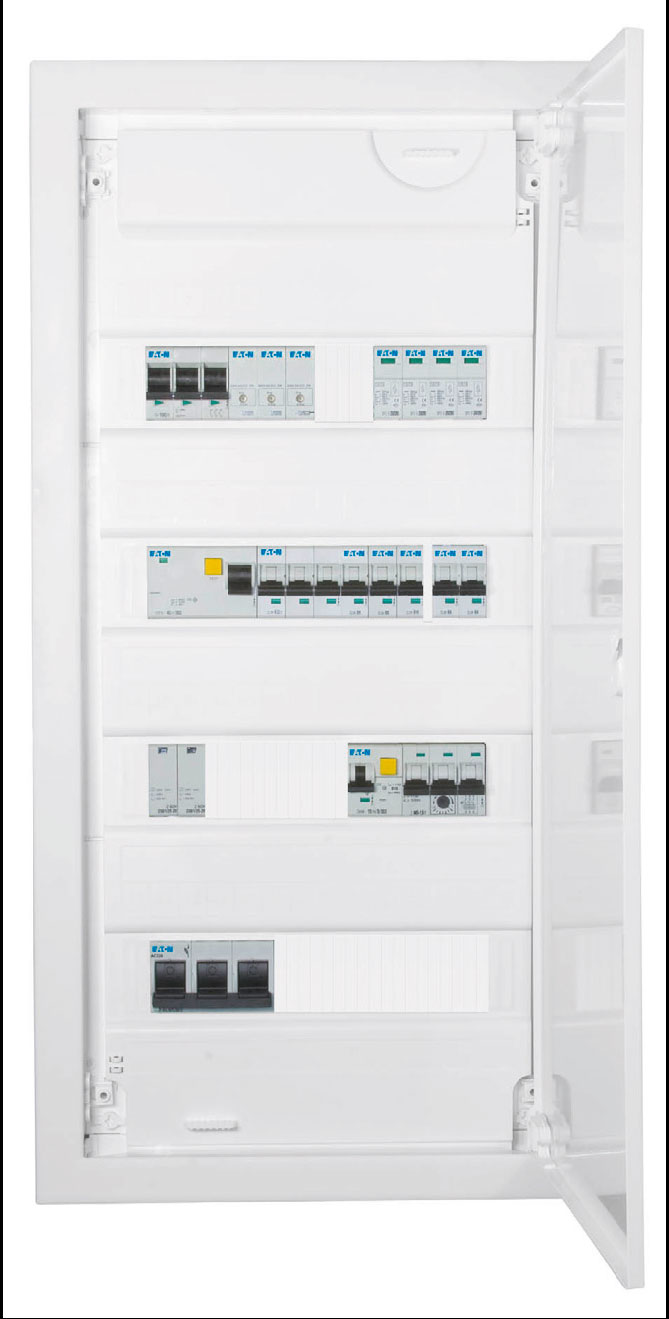

Przykład szafki podtynkowej KLV-U zabudowanej aparaturą modułową firmy Eaton Electric.Szafki BC-A (fot.2) firmy Eaton Electric montowane są natynkowo. Tak jak w przypadku KLV-U dostępnych jest kilka wersji tych szafek, co umożliwia wybranie wersji adekwatnej dla potrzeb użytkownika oraz wystroju wnętrza. W ofercie znajdują się obudowy z drzwiami z tworzywa sztucznego: białymi i przezroczystymi oraz rozdzielnice w wersji bez drzwi. BC-A charakteryzują się stopniem ochrony IP 30. Wykonane są w klasie ochronności I (wersja bez ściany tylnej) i II (wersja ze ścianą tylną). W każdym rzędzie można zamontować 13 modułów, szafki dostępne są w wersjach od 1 do 4 rzędów. Konstrukcja BC-A składa się z 2 części: tylnej, do której są przymocowane listwy montażowe z zaciskami oraz przedniej w postaci pokrywy z drzwiami przykręcanej od góry śrubami. W komplecie dostarczane są naklejki opisowe i listwy zaciskowe, które zależnie od potrzeb można umieścić w górnej lub dolnej części obudowy. Szafki BC-A charakteryzują się estetycznym wyglądem i łatwością montażu. Rozwiązania konstrukcyjne zastosowane w tych rozdzielnicach znacznie usprawniają wykonanie instalacji elektrycznej. Przewody, ze względu na umieszczenie szyn nośnych w znacznej odległości od tylnej ścianki, można wprowadzić do skrzynki z każdej strony. Pozwala to również na swobodny dostęp do przewodów i aparatury. Podobnie jak w szafkach KLV, tak i tu istnieje możliwość otwierania drzwi z prawej lub lewej strony. Znajdujące się w ofercie firmy Eaton Electric szafki instalacyjne wraz z aparaturą modułową stanowią przemyślane rozwiązanie, które odpowiada rosnącymi wymaganiom współczesnych instalacji elektrycznych budownictwa mieszkaniowego i użyteczności publicznej. Bogata oferta wersji wykonania pozwala na indywidualny dobór obudów, zapewniając przy tym estetyczny wygląd i wysoką jakość wykonania.
Grzegorz Cupriak
