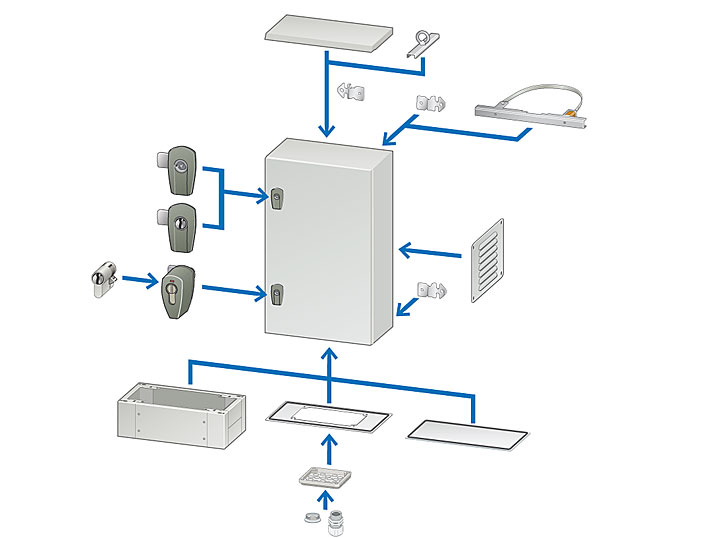

Rys. 1 Rozdzielnice CS to obudowy metalowe wykonane z trwałej stali o grubości do 2 mm (zależnie od rozmiaru) lakierowanej proszkowo na kolor szary RAL 7035. W ofercie znajduje się 45 rozmiarów, począwszy od małych szafek 250 x 200 x 150 [mm] (wys. x szer. x gł.), a skończywszy na dużych obudowach 1200 x 1200 x 250 [mm]. Nowe rozdzielnice mają wymagany przez aplikacje stopień ochrony IP66, który zapewnia wylewana wokół drzwi uszczelka z poliuretanu oraz specjalnie profilowane krawędzie. Takie wykonanie gwarantuje ochronę zainstalowanej aparatury przed wilgocią i wodą. Dodatkowo stabilna konstrukcja zapewnia ochronę przed uderzeniami – stopień ochrony IK09.
W przypadku obudów CS sposób zamawiania został uproszczony do minimum. Pod jednym numerem katalogowym występuje w pełni wyposażona szafa z zamontowaną płytą montażową o grubości do 3 mm (rys. 1). Płyta wykonana jest z ocynkowanej blachy, która jest zamocowana na miedzianych bolcach z gwintem M8. Taki sposób montażu zapewnia jednocześnie połączenie uziemiające płyty z obudową bez konieczności używania dodatkowych połączeń. W ofercie znalazły się również płyty perforowane lub pełne, lakierowane na kolor pomarańczowy RAL 2000 (rys. 1). Aby w pełni wykorzystać wnętrze szafy przygotowano również profile pionowe, które pozwalają na zamocowanie płyty na różnych głębokościach.
Rys. 2 W komplecie z szafą dostarczana jest również flansza wprowadzeniowa zaślepiająca przepust kablowy (rys. 2), na obwodzie której także jest umieszczona uszczelka zapewniająca hermetyczność obudowy. Flansza ta może być zamontowana zarówno od wewnątrz obudowy, jak i na zewnątrz. Ponadto istnieje możliwość zastosowania płyt zaślepiających z otworami dostosowanymi pod flansze typu F3A znane z rodziny rozdzielnic Profi+. Drzwi obudowy CS otwierane są na prawo pod kątem 120°, mogą być montowane prawo- lub lewostronnie. Drzwi wyposażone są ponadto w zamki z wkładką dwupiórkową. Do niedawna wykonane były z poliamidu, ale w najnowszej wersji zamek jest metalowy. Dodatkowo oferta została powiększona o możliwość zamontowania wkładki patentowej (rys. 2). W obudowach do wysokości 400 mm zamontowany jest jeden zamek, od wysokości 500 mm zamontowane są dwa zamki, a od wysokości 1000 mm zastosowano trzypunktowe ryglowanie drzwi. Obudowa przystosowana jest do pracy w temperaturze od – 40°C do + 70°C.
Obudowy uniwersalne CS spełniają wymagania certyfikatu CE, a ponadto wykonane są zgodnie ze standardem RoHS, czyli spełniają wymagania prawne 2002/95/EC Parlamentu Europejskiego. Zgodnie z tą dyrektywą wszystkie obudowy CS oraz ich plastikowe części nie zawierają związku halogenu.
