Rys. 3 Multimetr ST-3347W z akcesoriami Multimetr cęgowy ST-3347W (rys. 1) ma wydłużone, żółte cęgi prądowe, które mogą objąć przewód o średnicy do 30 mm lub szynę o wymiarach 52 na 37 mm. Przyrząd mierzy z użyciem cęgów prąd stały i przemienny (do 1000 A), a z użyciem gniazd pomiarowych napięcie stałe i przemienne, rezystancję, pojemność, częstotliwość i temperaturę. Sprawdza też diodę i ciągłość obwodu. Poszczególne podzakresy prądowe i funkcje wybiera użytkownik ręcznie tj. przełącznikiem obrotowym, a podzakresy pozostałych funkcji - automatycznie już sam przyrząd stosownie do wartości mierzonej wielkości. W załączonej do artykułu tablicy podano dla poszczególnych funkcji pomiarowych, podzakresy pomiarowe, rozdzielczości wskazania oraz dokładności pomiaru.

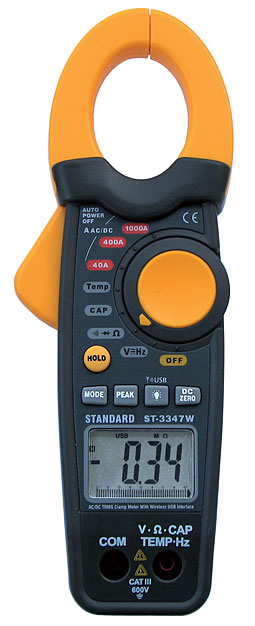

Rys. 1 Multimetr cęgowy ST-3347W z interfejsem USB Wyniki pomiarów wskazuje ciekłokrystaliczny wyświetlacz z sekcją cyfrową o maksymalnym wskazaniu 4000, odświeżaną dwa razy na sekundę; oraz analogowym, szybkim bargrafem składającym się z 42 segmentów. Bargraf zastępuje wskazówkę przyrządu ze wskazaniem analogowym. Wykorzystuje się go do obserwowania trendów zmian mierzonych wielkości, wychwytywania krótkotrwałych sygnałów i zerowania. Wykonując pomiary przy słabym oświetleniu warto korzystać z podświetlenia wyświetlacza. Włącza się je i wyłącza przyciskiem. Wskazanie cyfrowe wyświetlacza można „zamrozić” naciskając przycisk „HOLD”, aby odczytać i zanotować je później w wygodnych warunkach.
Do pomiaru prądu wykorzystuje się cęgi, które zakłada się na przewód z mierzonym prądem. Potrzebny podzakres pomiarowy prądu wybiera się przełącznikiem obrotowym. Do dyspozycji są trzy podzakresy pomiarowe: 40, 400 i 1000 A.
Przy pomiarze prądu stałego cęgi multimetru magnesują się, co objawia się wskazaniem szczątkowym. Wskazanie to należy każdym pomiarem wyzerować, naciskając przycisk „ZERO”.
Przy pomiarze prądów przemiennych ważną rolę pełni funkcja True RMS, zapewniająca zachowanie wyspecyfikowanej dokładności pomiaru w sytuacji, gdy mierzony prąd jest odkształcony.
Inną, ważną własnością multimetru jest „zamrażanie” wartości szczytowej prądu. Funkcja ta przydaje się przy pomiarze prądów krótkorozruchowych lub krótkotrwałych prądów przemiennych. Użytkownik naciskając kolejno przycisk „PEAK” uzyskuje wskazanie wartości szczytowej dodatniej, a następnie ujemnej.
Przy pomiarze napięć i innych wielkości z wyjątkiem prądów używa się gniazd banankowych (V i COM). Użytkownik ma do wyboru pięć podzakresów pomiarowych, przy czym maksymalne mierzone napięcie (przemienne i stałe) nie przekracza 600 V. Przy pomiarze napięć przemiennych odkształconych jest też aktywna funkcja True RMS.
Rezystancję mierzy się na sześciu podzakresach od 400 do 40 M . Dolnego podzakresu (400 ) używa się też do sprawdzania ciągłości obwodu, a stan ciągłości jest sygnalizowany dźwiękiem. Funkcja ta przydaje się przy sprawdzaniu stanu połączeń przewodowych, bezpieczników oraz styków przekaźników, złącz i przełączników.
Sprawdzając diodę wymusza się przepływ przez nią prądu stałego 0,3 mA. Funkcji tej można też używać do testowania złącz tranzystorów, tyrystorów i innych podzespołów półprzewodnikowych.
Służy do tego aż 8 podzakresów od 4 nF do 40 mF. Oznacza to, że z wyspecyfikowaną dokładnością można mierzyć pojemności już od 400 pF (10% dolnego podzakresu).
Multimetrem można mierzyć częstotliwość wyłącznie przy pomiarze napięcia. Nie ma natomiast możliwości pomiaru częstotliwości cęgami, czyli przy pomiarze prądu.
Przed pomiarem temperatury trzeba dołączyć do przyrządu sondę temperaturową. Ze względu na to, że ma on tylko gniazda banankowe, trzeba użyć przejściówki. Producent dostarcza ją wraz z przyrządem, jak również sondę temperaturową - termoparę typu K o górnej mierzonej temperaturze 250°C.

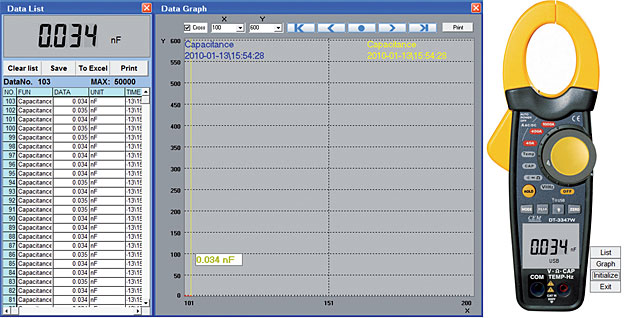

Rys. 2 Ekran programu użytkowego dostarczanego wraz ST-3347W Funkcja radiowej transmisji danych pomiarowych do komputera jest unikatową własnością multimetru. Nadajnik radiowy jest zintegrowany z multimetrem, a odbiornik jako urządzenie zewnętrzne łączy się przewodem z portem USB komputera. Producent dostarcza wraz z multimetrem nie tylko kompletny zestaw interfejsu, lecz również program użytkowy (na płycie CD), który do pracy wymaga środowiska MS Windows XP lub Vista. Po uruchomieniu programu na ekranie komputera pojawia się obraz płyty czołowej multimetru ST-3347W (rys. 2) wraz z bieżącym wskazaniem. Można wtedy wybrać opcję sporządzania wykresu lub tablicy, lub obie te opcje jednocześnie. Kolejne wiersze tablicy są wypełniane wynikami pomiaru wraz z symbolem jednostki pomiarowej, datą i czasem wykonania pomiaru. W tablicy mieści się maksymalnie 50000 danych wyników. Wypełnioną tablicę można zapisać w pliku tekstowym (format .txt), przesłać do arkusza kalkulacyjnego MS Excel (format .csv) lub wydrukować. Przed sporządzeniem wykresu wybiera się rozpiętość osi pionowej (6/12/ 60/120/600/1200/6000 działek) i poziomej (10/20/50/100/200/500/1000 działek).
Do zasilania multimetru służy 9-woltowa bateria 6F22. Czas jej pracy wydłuża funkcja automatycznego wyłączenia zasilania po ok. 20 minutach braku aktywności operatora. Konieczność wymiany zużytej baterii na nową jest sygnalizowana na wyświetlaczu.
Multimetr ma wymiary: 229 x 80 x 49 mm i masę 303 g.
Wraz z multimetrem ST-3347W producent dostarcza (rys. 3): komplet przewodów pomiarowych, sondę temperaturową z przejściówką, przewód USB z interfejsem bezprzewodowym, CD z programem oraz neseser mieszczący zarówno przyrząd jak i ww. akcesoria.
| Funkcja pomiarowa | Podzakresy pomiarowe | Rozdzielczość wskazania | Podstawowa dokładność pomiaru |
| Prąd przemienny | 40/400/1000 A | 10m/0,1/1 A | ±(2,8% w.w. + 8 cyfr) |
| Prąd stały | 40/400/1000 A | 10 m/0,1/1 A | ±(2,8% w.w. + 8 cyfr) |
| Napięcie przemienne | 0,4/4/40/400/600 V | 0,1/1/10/100m/1 V | ±(1,0% w.w. + 10 cyfr) |
| Napięcie stałe | 0,4/4/40/400/600 V | 0,1/1/10/100m/1 V | ±(0,8% w.w. + 2 cyfry) |
| Rezystancja | 0,4/4/40/400k/4/40 M | 0,1/1/10/100/1/10 k | ±(1,0% w.w. + 4 cyfry) |
| Pojemność | 4/40/400n/4/40/400μ/4/40 mF | 1/10100p/1/10/100n/1/10 μF | ±(3,0% w.w. + 5 cyfr) |
| Częstotliwość | 4 kHz | 1 Hz | ±(1,2% w.w. + 3 cyfry) |
| Temperatura | -40 – 1000˚C | 1˚C | ±(3,0% w.w. + 5 cyfr) |
| Test ciągłości Próg zadziałania sygnalizacji dźwiękowej: 35 , prąd pomiarowy: < 1 mA | |||
| Test diody Prąd pomiarowy: 0,3 mA, napięcie przy nieobciążonym wyjściu pomiarowym: 1,5 V, stałe | |||
mgr inż. Leszek Halicki
Labimed Electronics
