Fot. 1Bazą całego systemu są pojedyncze bloki o zakresie przekroju przyłączanych przewodów ≤ 25 mm² (BRC 25) oraz ≤ 35 mm² (BRC 35). Bloki rozdzielcze wykonane są w trzech wersjach kolorystycznych:
- z pokrywą szarą – do odgałęziania przewodów fazowych L1, L2, L3,
- z pokrywą niebieską – do odgałęziania przewodów neutralnych N,
- z pokrywą żółto-zieloną – do odgałęziania przewodów ochronnych PE.
Takie rozwiązanie pozwala na łatwe wizualne odseparowanie zacisków fazowych, neutralnych i ochronnych (Fot. 1).
Bloki rozdzielcze składają się z mosiężnych zacisków umieszczonych w poliamidowych obudowach chroniących obsługę przed przypadkowym dotknięciem części przewodzących. Obudowa wykonana jest w klasie palności V0 według klasyfikacji UL94, a jej wytrzymałość elektryczna izolacji wynosi 2 kV przy napięciu znamionowym 690 V. Obciążalności prądowe bloków wynoszą 101 A (BRC 25) i 125 A (BRC 35). Bloki wykonane są w klasie ochrony IP20.

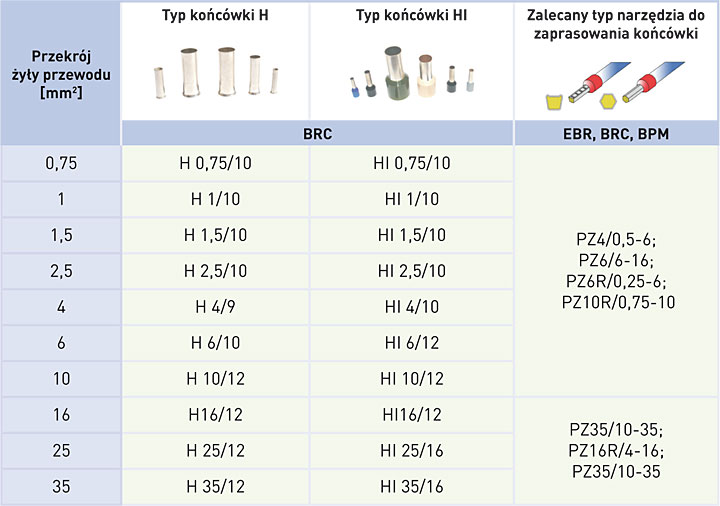

Przyłączane przewody są dokręcane za pomocą dwóch śrub wykonanych ze stali cynkowanej galwanicznie. Takie rozwiązanie zapewnia doskonałą jakość połączenia zarówno pod względem mechanicznym jak również elektrycznym. Gniazdo przyłączeniowe pozwala na bezpośrednie przyłączenie żyły przewodu lub po założeniu końcówki nieizolowanej H bądź izolowanej HI (Fot. 2). Obydwa typy bloków oznakowane są znakiem CE i pozytywnie przeszły badania wykonane zgodnie z wytycznymi normy PN-EN 60947-7-1.
Fot. 2Reasumując, kompaktowe bloki rozdzielcze stanowią doskonałą alternatywę dla odgałęźników instalacyjnych o porównywalnym zakresie przyłączanych przewodów i obciążalności prądowej, a ich zwarta budowa oraz możliwość dowolnego konfigurowania pozwala instalatorowi na efektywne wykorzystanie miejsca bez utraty funkcjonalności systemu rozdziału energii.
