Fot. 1. Głowica prasująca P-230Naszą ofertę otwierają dwie hydrauliczne głowice prasujące, z wymiennymi matrycami przeznaczonymi zarówno do rdzenia, jak i płaszcza aluminiowego przewodów. Mniejsza z nich o symbolu P-230 (fot. 1), charakteryzuje się kompaktową konstrukcją i bardzo niską wagą - 5,5 kg. Zasilana pompami hydraulicznymi Energotytan radzi sobie bez problemu z przewodami/ złączkami od AFL-6 16 do AFL-6 240, oraz Cu/Al 625 mm², które prasuje z siłą 230 kN. Druga z głowic P-450 (fot. 2) jest większa i cięższa (10 kg). Umożliwia za to obróbkę przewodów i końcówek od AFL-6 16 do AFL-8 525, oraz Cu/Al do 1000 mm², z naciskiem 450 kN. Dzięki niskiej wadze, głowice mogą być z łatwością transportowane i sprawnie obsługiwana z pozycji podnośnika, lub nawet słupa.

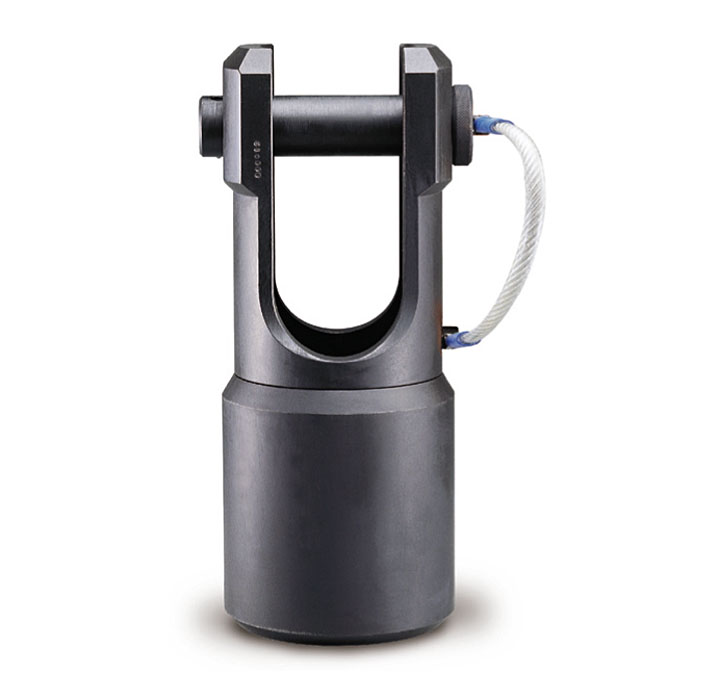

Fot. 2. Głowica prasująca P-450Zaprasowując dany rodzaj osprzętu na rdzeniu przewodu AFL pamiętajmy o dokładnym oczyszczeniu zewnętrznego korpusu złączki, a także powierzchni stalowego rdzenia, na którym mogą się znajdować resztki smaru. Podczas operacji zaprasowywania należy również uważać aby przypadkiem nie zakrzywić korpusu złączki - staramy się cały czas utrzymywać przewód dokładnie w jej osi, obracając nią i zaprasowanym w niej przewodem AFL o kilka stopni przed każdą kolejną operacją. Złączkę prasujemy w kierunku przewodu na całej długości, wykonując jedno zaprasowanie obok drugiego lub w oznaczonych na niej punktach. Wszystkie wypływy aluminium powstałe przy prasowaniu na krawędzi zejścia się matryc obrabiamy pilnikiem, aby wyeliminować ryzyko wystąpienia w tym miejscach zakłóceń radioelektrycznych.
Fot. 3. Głowica tnąca S-45-ST

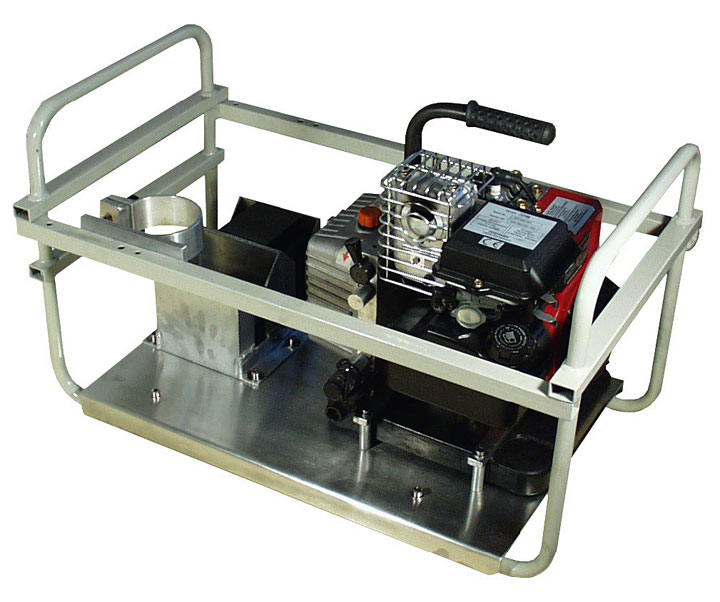

Fot. 4. Pompa BP-1-700

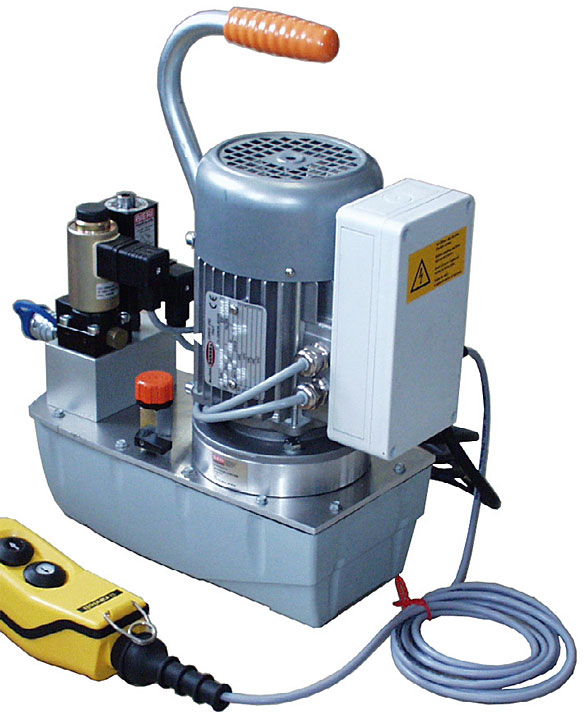

Fot. 5. Pompa NP-7Aby ułatwić sobie pracę, w trakcie cięcia pamiętajmy o zabezpieczeniu końcówki przewodu przeznaczonej do montażu przed rozpleceniem - może nam do tego posłużyć taśma bądź drut. Po odmierzeniu dopasowanej do tulei odległości, przecinamy druty aluminiowego oplotu w zewnętrznych warstwach, a druty ostatniej warstwy tylko nacinamy po obwodzie przewodu i wyłamujemy je ręcznie, co zabezpiecza stalowy rdzeń przed uszkodzeniem. Profesjonalne przygotowanie przewodów AFL do zaprasowania umożliwia kolejna grupę oferowanych przez nas urządzeń, którą stanowią specjalnie wzmocnione głowice tnące przeznaczone do cięcia napowietrznych lin AFL. Najbardziej popularna z nich o symbolu S-45-ST (fot. 3) z klapowym zamknięciem i prowadzeniem ostrza może współpracować z każdą pompą hydrauliczną Energotytan o ciśnieniu roboczym do 700 bar. Przy wadze 4,2 kg i długości 30 cm, głowica przecina przewody AFL o maksymalnej średnicy do 45 mm, z siłą 60 kN, przy zachowaniu dużej manewrowości.

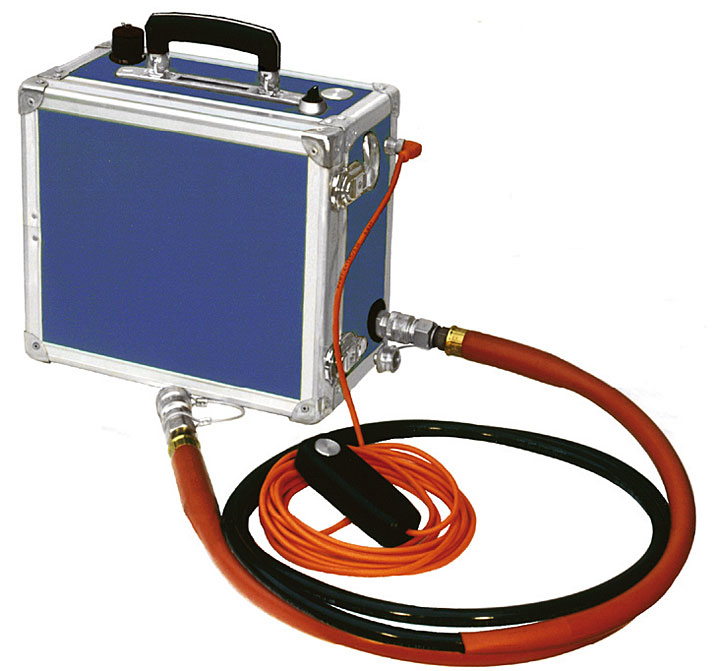

Fot. 6. Pompa ANP-7Sercem każdego hydraulicznego zestawu monterskiego, które zapewni napęd dla naszych urządzeń, jest niezawodna, bezpieczna i wydajna, a w przypadku konieczności prac wysokościowych, także lekka pompa hydrauliczna. Największą popularnością wśród naszych Klientów cieszy się hydrauliczna pompa BP-1-700 (fot. 4), wyposażona w wydajny 4-suwowy silnik spalinowy i kosz ochronny. Nadaje się ona do zasilania hydraulicznych urządzeń tnących, prasujących lub gnących każdej wielkości. W pracach wysokościowych, w warunkach konieczności operowania z poziomu podnośnika, bardziej poręczne będą dwa kolejne modele pomp elektrohydraulicznych Energotytan. Pierwsza z nich to szybka i lekka (15 kg), dwubiegowa pompa o mocy 375 W oznaczona symbolem NP-7 (fot. 5), wyposażona w 4-zakresowy silnik i pilot sterujący. Nasza druga propozycja to urządzenie ANP-7 (fot. 6) - hydrauliczna pompa akumulatorowo-sieciowa 24/230 V, o mocy 370 W, sterowana pilotem. Pompa, o wadze 20 kg, posiada kompletny i zintegrowany system zasilania sieciowego i akumulatorowego, a w opcji wyłącznik nożny. Wszystkie powyższe pompy są wyposażone w automatyczny zawór odcinający, po osiągnięciu maksymalnej wartości ciśnienia.

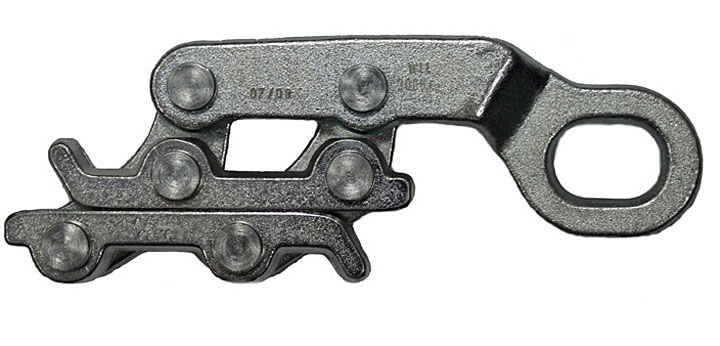

Fot. 7. Uchwyt do napinania przewodów AFL.Uzupełnieniem naszej oferty do układania linii napowietrznych są takie akcesoria jak: wciągarki do lin, uchwyty do napinania przewodów AFL, z systemem specjalnie zaprojektowanych szczęk (fot. 7), zawiesia i wielokrążki.
Zapraszamy do odwiedzenia strony www.energotytan.pl i zapoznania się z pełną ofertą naszej firmy.
Adrian Zając
