Fot. 1 Sposób wykonania gięciaPierwszą grupę stanowią, najbardziej zaawansowane technologicznie stacjonarne urządzenia cyfrowe: giętarki serii GC oraz urządzenia do cięcia i wycinania otworów serii H.
Giętarki cyfrowe cechują się wysoką wydajnością kompresji, łatwością wymiany oprzyrządowania, a dzięki zastosowaniu urządzeń elektronicznych dokładnością gięcia ±0,2° umożliwiają ona obróbkę szyn o wymiarze maksymalnym do 20×200 mm. Parametry gięcia i rozciągania obliczane są dzięki oprogramowaniu działającym w środowisku WINDOWS, opcjonalnie każda giętarka może zostać wyposażona w cyfrowy kontroler uderzenia bocznego.
Cyfrowe urządzenia do cięcia i otworowania posiadają automatyczny system posuwu szyny oraz zainstalowane oprogramowanie obliczające maksymalną ilość otworów/odcinków dla danej długości szynoprzewodu. Umożliwiają obróbkę szyn miedzianych 16×200 mm lub stalowych o rozmiarze maksymalnym 10×200 mm.

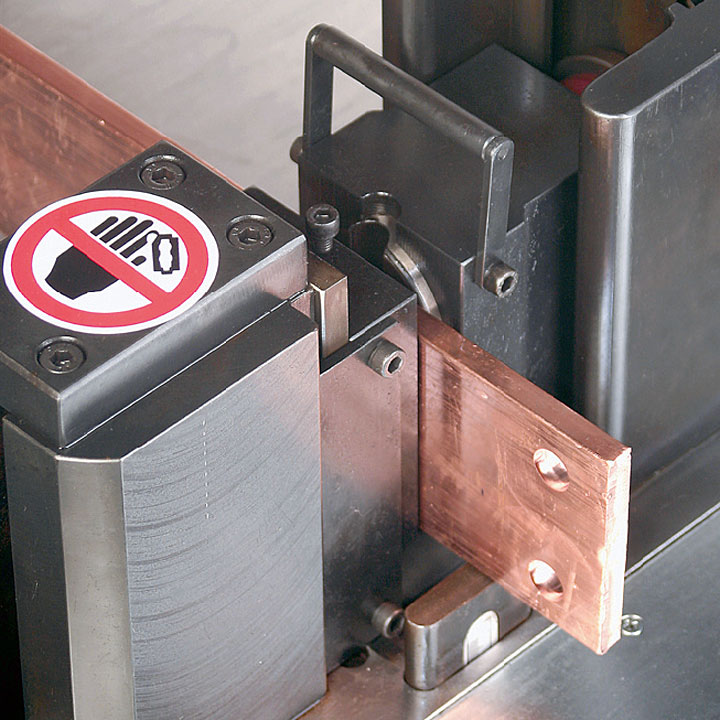

Fot. 2 Wykonywanie otworówDruga grupa to profesjonalne stacje robocze do cięcia, gięcia i otworowania szyn miedzianych i aluminiowych. SSB to stacjonarne urządzenie o mocy 230 kN współpracujące z pompą hydrauliczną 700 bar (10.000 PSI). To uniwersalne narzędzie sprawdza się zarówno w warsztatach, jaki i na placach budowy. Pozwala na obróbkę szyn miedzianych i aluminiowych do 12 x 120 mm. Cechuje go 100% powtarzalność gięcia do 110°. Przestawny blat ułatwia precyzyjne otworowanie o maksymalnej wielkości do 14×20 mm. Specjalna geometria ostrza zapewnia czyste cięcie bez zagnieceń. Dzięki przyjaznej i przemyślanej konstrukcji wymiana osprzętu zajmuje kilka chwil. Kompaktowa budowa i niska waga (ok. 70 kg) umożliwiają transport urządzenia w każdym samochodzie osobowym.
Naszą kolejną pozycją asortymentową tego typu jest stacjonarne urządzenie TRI z cylindrem poziomym o mocy 300 kN przeznaczone do obróbki większych szyn prądowych miedzianych i aluminiowych do 20×200 mm. Urządzenie dedykowane jest do gięcia, cięcia oraz wycinania otworów. Współpracuje z pompą hydrauliczną 700 bar (10.000 PSI). Poprzez uderzenia tłoka uzyskiwana jest 100% powtarzalność. Przestawna wysokość blatu roboczego optymalizuje pracę. Urządzenie umożliwia wycinanie otworów okrągłych o średnicy od 5,0 do 25,0 mm, lub podłużnych o wymiarach do 18×25 mm. Geometria ostrza zapewnia czyste cięcie bez zagnieceń szyn o maksymalnej wielkości do 160×15 mm.
Szczegółowy wykaz asortymentu i wyposażenia powyższych modeli znajduje się na naszej stronie internetowej www.energotytan. pl.

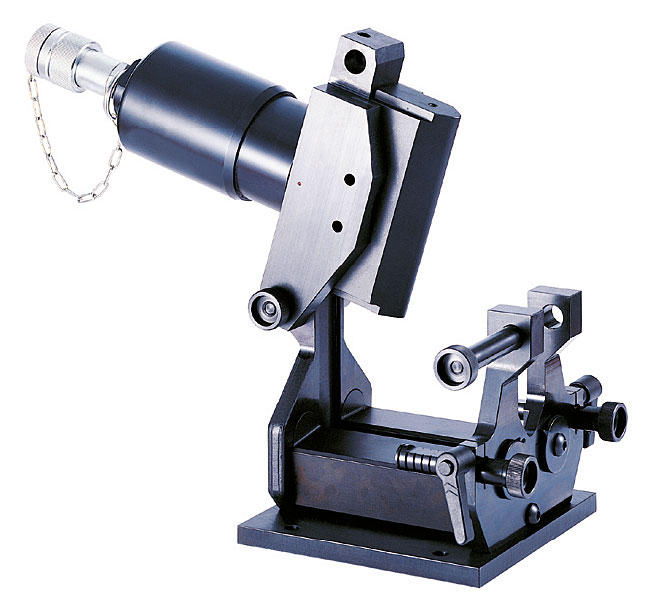

Fot. 3 Otwierana głowica gnąca GHY-120Inną ciekawą propozycję dla elektromonterów stanowi seria wielofunkcyjnych urządzeń stacjonarnych GHY, przeznaczonych do bocznego i horyzontalnego gięcia, cięcia i wykrawania otworów w szynach o maksymalnej wielkości 12×120 mm. Urządzenia te zasilane są napięciem sieciowym (230 V), pracują w zależności od modelu z siłą od 150 do 250 kN i dostarczane są z kompletem standardowych matryc wycinających, inne wymiary dostępne są na zamówienie. Alternatywą dla serii GHY są urządzenia stacjonarne oznaczone symbolem EGHY, wyposażone w napęd elektryczny i dostarczane z zestawem matryc do ciecia, gięcia i otworowania szynoprzewodów z maksymalną siłą 200 kN, o maksymalnej wielkości 10-150 mm.
W razie konieczności obróbki szyn w miejscu robót, polecamy kompaktowy przenośny model GHY-120 o wadze 50 kg ze zintegrowaną ręczną pompą hydrauliczną, pracujący z siłą 100 kN i radzący sobie cięciem szyn o maksymalnym rozmiarze do 12×100 mm. Urządzenie otworuje w zakresie 6,0 - 20,5 mm i zagina szynoprzewody pod kątem maksymalnym 100°. W naszej ofercie dostępne są także przenośne tnące, wycinające lub gnące głowice hydrauliczne współpracujące z dowolną pompą hydrauliczną Energotytan o ciśnieniu roboczym 700 bar, pracujące z siłą do 240 kN, umożliwiające obróbkę miedzi, aluminium, a także stali o szerokości do 200 mm i grubości do 13 mm (w zależności od modelu).

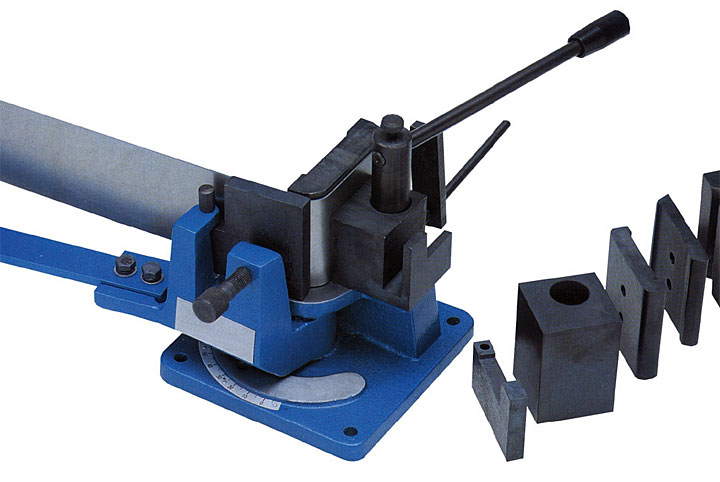

Fot. 4 Giętarka mechaniczna GM-100W razie braku dostępu do pompy hydraulicznej polecamy naszym Klientom giętarkę mechaniczną GM-100 o wadze 38 kg, szybkim naprężaniu mimośrodowym i wymiennym, hartowanym bloku gnącym, z nastawną siłą i kątem gięcia do 120°. Urządzenie umożliwia gięcie płaskowników miedzianych i aluminiowych o maksymalnym rozmiarze 100×12 mm lub stalowych do 5×100 mm.
Innym praktycznym rozwiązaniem na placu budowy jest zastosowanie głowic wycinających Energotytan serii ES lub AS, montowanych do urządzeń elektrycznych lub akumulatorowych, pozwalających na otworowanie bednarek lub szyn z miedzi, stali i aluminium o maksymalnej grubości do 9 mm.

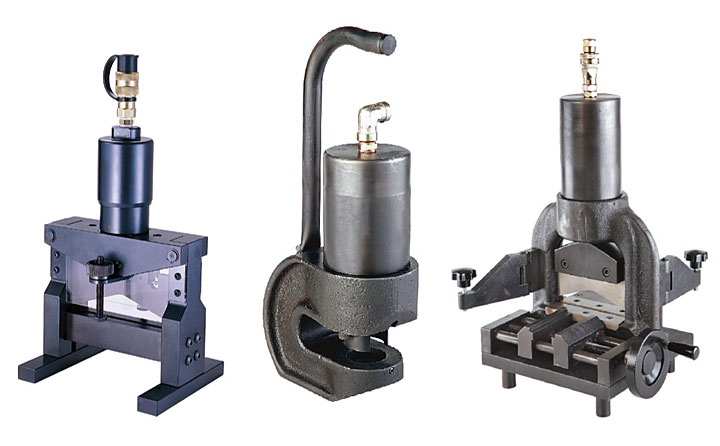

Fot. 5 Przenośne głowice hydraulicznePowyższe opracowanie ma jedynie charakter poglądowy – jak zwykle zapraszamy Państwa do zapoznania się z naszą pełną ofertą na stronie www.energotytan.pl, a z okazji zbliżających się Świat i Nowego Roku składamy wszystkim naszym Klientom i czytelnikom „Fachowego Elektryka” najlepsze życzenia.
Adrian Zając
