Praski i zaciskarki mechaniczne ENERGOTYTAN

Ze względu na znacznie wydłużoną trwałość oraz coraz wyższe wymagania norm w dziedzinie bezpieczeństwa w układach przesyłu, rozdziału i użytkowania energii elektrycznej, a także szybkość i wygodę stosowania, połączenia i zakończenia zaprasowywane przewodów elektrycznych wyparły tradycyjne połączenia lutowane.

Fot. 1. Walizka transportowa

Technika zaprasowywania nie tylko przyspiesza i obniża koszty samej instalacji ale, poprzez brak występującego w końcówkach lutowanych zjawiska przegrzewania się utlenionych punktów styku, wydatnie wpływa na jakość i pewność przesyłu, ograniczając straty energii, ryzyko uszkodzenia aparatury, przewodów, jak również wystąpienia pożaru. Biorąc pod uwagę relację ceny do parametrów i możliwości technicznych, najpopularniejszymi na rynku urządzeniami do wykonywania połączeń zaprasowywanych są praski i zaciskarki mechaniczne. Poniżej przedstawiamy krótki przegląd narzędzi tego typu oferowanych przez firmę ENERGOTYTAN.

Z myślą o instalatorach oraz użytkownikach prywatnych, wprowadziliśmy do sprzedaży kilka rodzajów lekkich i prostych w obsłudze mechanicznych zaciskarek nożycowych. Dzięki ich odpowiednio długim i ergonomicznie ukształtowanym rękojeściom, mogą być one obsługiwane jedną, jak i dwiema rękami, co ma znaczenie zwłaszcza podczas intensywnej i długotrwałej pracy.

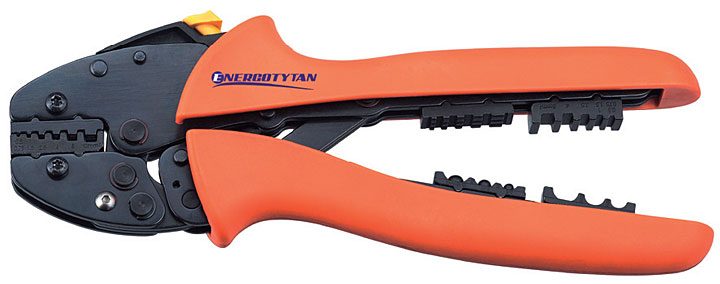

Fot. 2. Zaciskarka nożycowa MPM

Zestawy walizkowe serii Z to proste w budowie narzędzia służące do zaprasowywania końcówek tulejkowych nieizolowanych oraz izolowanych o przekrojach od 0,5 do 16 mm². Każda zaciskarka standardowo wyposażona jest w matryce stałe, oraz walizkę transportową wypełnioną tulejkami (fot. 1)

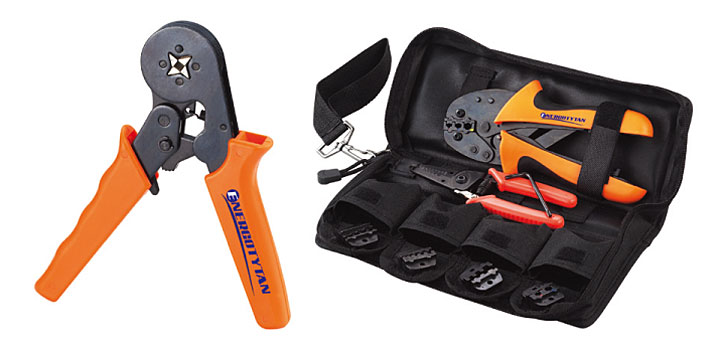

Fot. 3, 3A. Zaciskarka nożycowa MPM

Druga grupa naszych zaciskarek nożycowych serii MPM została zaprojektowana do bardziej skomplikowanych i intensywnych prac monterskich. Narzędzia te cechują się powtarzalną, dostosowaną do standardów, wysoką jakością zagniatania, która została osiągnięta poprzez fabryczną kalibrację urządzeń i bardzo precyzyjne wykonanie matryc. Zaciskarki te przeznaczone są do zaprasowywania końcówek tulejkowych, konektorowych, wszystkich typów końcówek i złączek izolowanych, nieizolowanych oraz złącz BNC. Każde narzędzie wyposażone jest standardowo w jedną matrycę zaciskającą. Konstruktorzy zadbali również o zabezpieczenie przed niedociśnięciem końcówki, stosując mechanizm pozwalający na otwarcie matryc dopiero po pełnym zaciśnięciu złącza (fot. 2 i 3, 3a).

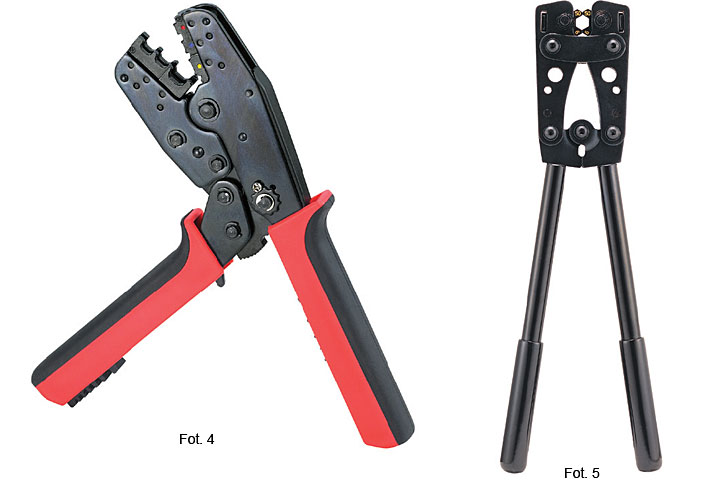

Fot. 4. Zaciskarka
Fot. 5. Praska

Dla jeszcze większej efektywności i komfortu pracy, modele MPM-T007 oraz Z-005 zostały dodatkowo wyposażone w system szybkiej wymiany i przechowywania dobranych odpowiednio do potrzeb użytkownika matryc w specjalnie przystosowanych gniazdach w rękojeści. Wybrane modele zaciskarek serii Z i MPM oferowane są jako pojedyncze urządzenia lub w poręcznych zestawach walizkowych z wymiennymi matrycami oraz kompletem tulejek (fot. 4).

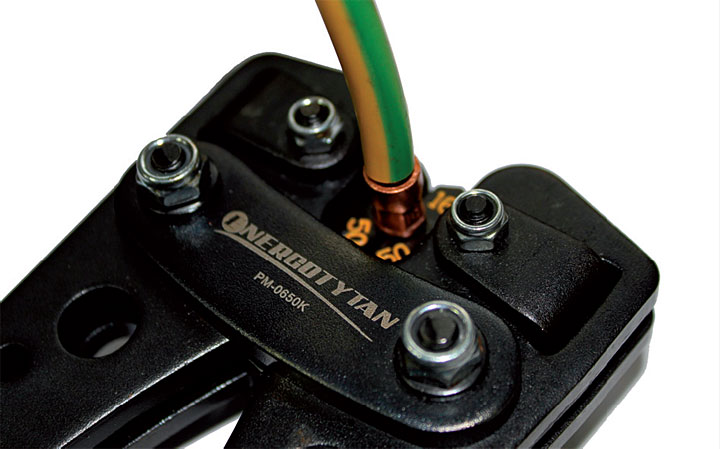

Fot. 6. Matryca zaciskająca

Kolejną grupą urządzeń ENERGOTYTAN przeznaczonych do szybkiego i pewnego zaprasowywania końcówek i złączek rurkowych na żyłach kabli miedzianych i aluminiowych są praski mechaniczne serii PM (fot. 5). Są one standardowo wyposażone w obrotowe matryce zaciskające umieszczone w głowicy urządzenia. Każda matryca posiada wybitą cechę z oznaczeniem przekroju przewodu w mm². Narzędzia te umożliwiają również zaciskanie końcówek miedzianych wg DIN. Dostępne modele: PM-50 (6-50 mm²), PM-120 (10-120 mm²), PM-150 (25-150 mm²), PM-240 (70-240 mm²) (fot. 6 ).

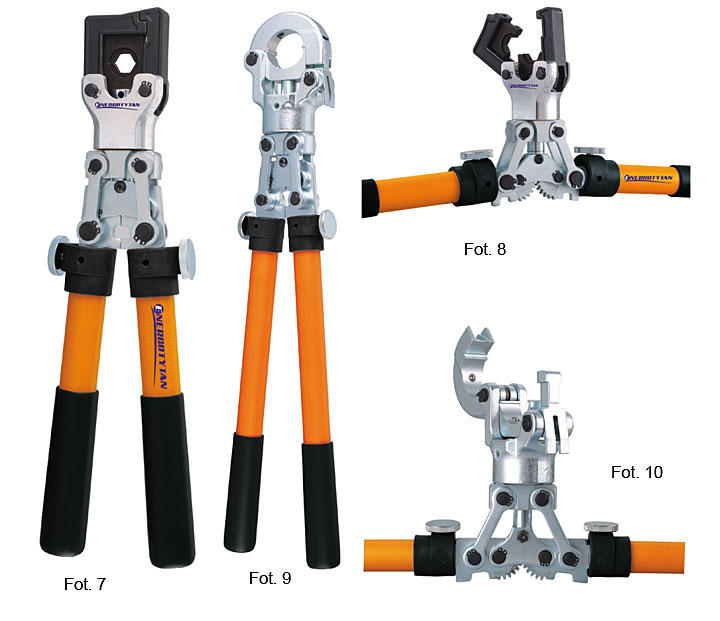

Fot. 7. PM-35
Fot. 8. Praska PM-35
Fot. 9. PM-300
Fot. 10. Praska PM-300

W odpowiedzi na rosnące wymagania instalatorów dotyczące większego zakresu i uniwersalności stosowania mechanicznych narzędzi do zaprasowywania, wprowadziliśmy na rynek dwa kolejne modele prasek: PM-35 (max. 150 mm²) (fot. 7 i 8) oraz PM-300 (max. 300 mm²) (fot. 9 i 10). Narzędzia te wyposażone są w obrotowe i otwierane głowice oraz zaopatrzone w zestawy wymiennych matryc służących do zaprasowywania końcówek tulejkowych, oczkowych, konektorowych, końcówek i tulejek rurkowych Al i Cu oraz złączek linek napowietrznych Al i AFL (szczegółowe zestawienie matryc znajdziecie Państwo w katalogu naszych produktów na www.energotytan. pl). Praski posiadają także w zwiększające siłę docisku rozsuwane rączki teleskopowe, które przydatne są zwłaszcza przy zaprasowywaniu końcówek o przekrojach powyżej 120 mm². W skład ich wyposażenia standardowego wchodzi walizka transportowa na narzędzie oraz dodatkowe matryce i końcówki (fot. 11 ).

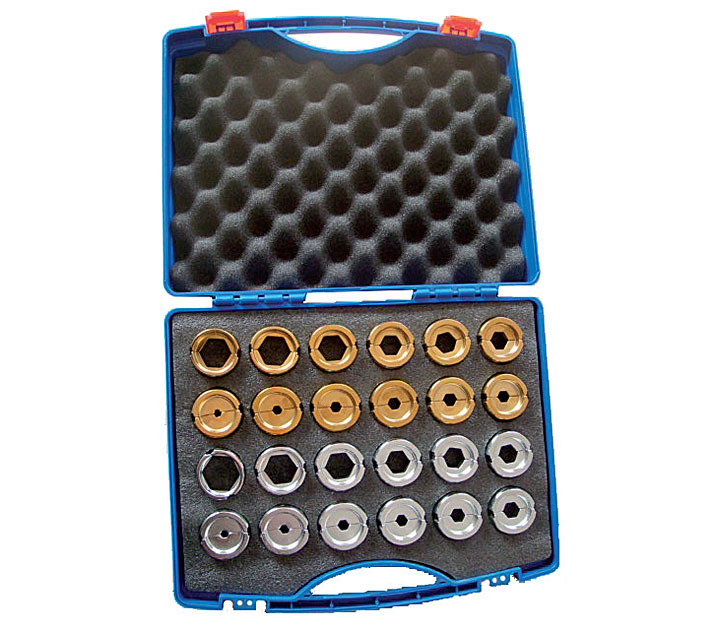

Fot. 11. Walizka transportowa

Adrian Zając
www.energotytan.pl
