Oto drugi artykuł, przedstawiający własności nowego analizatora jakości zasilania PW3198, wyprodukowanego przez japońską firmę HIOKI, a oferowanego przez firmę Labimed Electronics.

Przenośny przyrząd PW3198 analizuje jakość zasilania zgodnie z międzynarodową normą IEC61000-4-30, wydanie 2, klasa A, wyróżniając się przy tym wyjątkową łatwością obsługi. PW3198 mierzy bezpośrednio napięcie przemienne, a prąd przemienny cęgami. Dodatkowy kanał wykorzystuje do pomiaru napięcia i prądu stałego. Ważną własnością analizatora jest jednoczesna rejestracja wartości skutecznej i zdarzeń. Długookresowa rejestracja dużych ilości danych pomiarowych jest możliwa dzięki zastosowaniu jako nośnika pamięci karty SD. PW3198 ma IV kategorią bezpieczeństwa 600 V i jest w stanie bezpiecznie mierzyć przepięcia przejściowe o wartości szczytowej do 6 kV.

Interfejsy

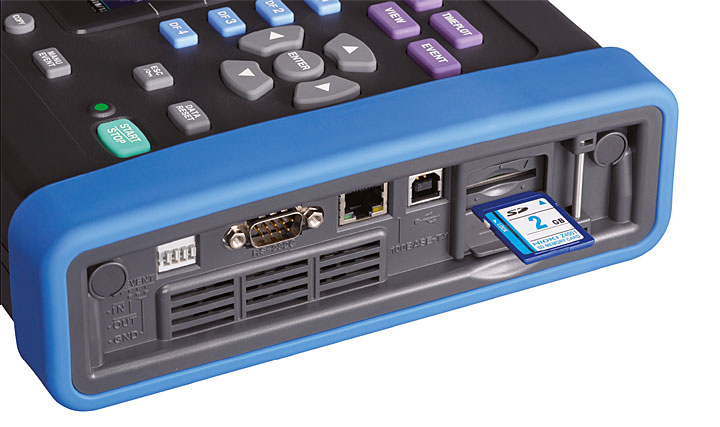

W analizatorze PW3198 umieszczono zestaw interfejsów RS-232C, LAN, USB 2.0 oraz kart pamięci SD (fot. 1). Aby móc z nich korzystać, trzeba wcześniej zainstalować na komputerze opcjonalne oprogramowanie 9624-50 PQA-HiVIEW PRO.

PW3198 zapisuje na kartach pamięci SD zarejestrowane dane pomiarowe (w formacie binarnym), ustawienia konfiguracyjne rejestratora oraz kopie ekranu. Następnie, po umieszczeniu karty w komputerze można analizować zarejestrowane dane, oglądać kopie ekranu lub ładować do analizatora dane konfiguracyjne. Wraz z analizatorem jest dostarczana karta SD Z4001 w wykonaniu przemysłowym, o pojemności 2 GB. Maksymalny czas rejestracji na karcie zależy od wybranego odstępu czasowego rejestracji i od tego, czy wyłączono, czy też nie, funkcję rejestracji powtarzanej. W pierwszym przypadku maksymalny czas zapisu wynosi 35 dni, a w drugim prawie rok.

Gdy nasz komputer nie ma stacji kart SD, to po połączeniu przewodem portów USB komputera i analizatora, można przesłać do komputera dane z karty umieszczonej w analizatorze. Dane z tak umiejscowionej karty można też przesłać siecią LAN.

Gdy w sieci LAN współpracuje ze sobą kilka dość odległych analizatorów to pojawiają się wtedy różnice czasowe, które eliminuje się synchronizując zegary analizatorów z uniwersalnym czasem koordynowanym (UTC). Wykorzystywany przy synchronizacji opcjonalny moduł GPS PW9005 łączy się z interfejsem RS-232C analizatora. Interfejs LAN analizatora ma funkcję serwera http, dzięki czemu można zdalnie sterować analizatorem za pomocą przeglądarki internetowej.

Zdalnie sterować analizatorem można też korzystając z interfejsu zewnętrznego sterowania. Służy do tego specjalne złącze, przez które doprowadza się i wyprowadza sygnały zdarzeń.

Funkcje programu 9624-50

Najważniejsze funkcje tego programu to przeglądanie danych i tworzenie raportów.

• Przeglądanie danych (VIEW)
  Funkcję VIEW przeznaczono do wyświetlania i analizowania zarejestrowanych danych. Okno główne tej funkcji zawiera kilka okien pomocniczych, a w tym: „LISTĘ ZDARZEŃ” (tablica z anomaliami zasilania w kolejności ich występowania), „WYKRES CZASOWY” (przebiegi zmian wartości skutecznej napięcia i prądu, harmonicznych i innych parametrów) oraz „PRZEBIEG ZDARZEŃ” (przebieg wykrytych zdarzeń wraz z wartościami wektorowymi, harmonicznymi, harmonicznymi chwilowymi i wynikami pomiarów wewnętrznym multimetrem). Inne okna funkcji przeglądania to okna: statusu, przebiegu przepięć przejściowych, zdarzeń prądu rozruchowego oraz wykresu czasowego harmonicznych.
• Tworzenie raportów
  Tworzony automatyczne raport zawiera szczegółowe wykresy fluktuacji wartości skutecznej napięcia i prądu, harmonicznych i międzyharmonicznych, a także wykresy migotania, mocy scałkowanej, zapotrzebowania na moc i przepięć przejściowych. W raporcie można też umieścić listy wartości maksymalnych i minimalnych, szczegółów i przebiegów wszystkich zdarzeń, odkształceń całkowitych harmonicznych napięcia i prądu, ustawień konfiguracyjnych oraz okno normy EN50160 (przegląd, harmoniczne, kategoria wyników pomiarów).
• Inne funkcje
  Pozostałe, ważne funkcje programu to konwertowanie danych pomiarowych w tym przebiegów zdarzeń na format CSV oraz wspomniana już obsługa interfejsów USB i LAN.

Zasilanie

Analizator można zasilać z pakietu akumulatorów Z1003 lub z sieci za pośrednictwem zewnętrznego zasilacza Z1002. Pakiet Z1003 zawierający akumulatory NiMH wystarcza na ok. 180 minut ciągłej pracy. Gdy w trakcie pomiaru zasilanie zostanie odcięte, to pomiar zostanie przywrócony automatycznie po ponownym pojawieniu się zasilania.

Wymiary i masa

Analizator ma wymiary 300 × 211 × 68 mm i masę ok. 2,6 kg (z pakietem akumulatorów).

Wyposażenie standardowe i opcjonalne

Wraz z analizatorem PW3196 jego producent dostarcza kartę pamięci SD Z4001, komplet przewodów pomiarowych napięcia L1000 (z nasuwanymi chwytakami krokodylowymi), zasilacz sieciowy Z1002, pakiet akumulatorów Z1003, pasek do przenoszenia oraz przewód USB. Opcjonalnie można zamówić program PQA-HIVIEW PRO 9624-50, adaptery okablowania (PW9000 do konfiguracji 3P3W i PW9001 do 3P4W), nesesery, moduł GPS PW9005 i różne cęgowe przetworniki prądu. Wybranie i zamówienie odpowiedniego przetwornika cęgowego jest niezbędne, aby analizator mógł mierzyć w potrzebnym zakresie prąd i na podstawie otrzymanych danych mógł obliczać moc, energię i inne parametry, a wyniki tych obliczeń wyświetlać w postaci tablic i wykresów. Obecnie firma HIOKI oferuje 10 przystawek, czujników i przekładników prądowych różniących się przede wszystkim maksymalnym prądem mierzonym i średnicą wewnętrzną cęgów, a w tym 9694 (5 A AC, 15 mm), 9660 (100 A AC, 15 mm), 9661 (500 A AC, 46 mm), 9669 (1000 A AC, 80×20 mm lub 55 mm), 9695-02 (50 A AC, 15 mm), 9695-03 (100 A AC, 15 mm), 9667 (500/5000 A AC, 254 mm, elastyczne), 9290-10 (przekładnik 10:1, 1000 A AC, 80×20 mm lub 55 mm), 9657-10 (10 A AC, 30 mm) i 9675 (10 A AC, 40 mm).

mgr inż. Leszek Halicki Labimed Electronics

---
