Prace ziemne, które polegają nie tylko na różnego rodzaju wykopach, ale także kładzeniu rur kanalizacyjnych, rur wodociągowych, kabli, wiążą się z wysokim ryzykiem uszkodzenia instalacji podziemnych, co może doprowadzić do niebezpiecznego wypadku. Prawo Unii Europejskiej nakłada na wykonawcę obowiązek zapewnienia bezpieczeństwa: pracownikom, osobom trzecim jak i ich własnościom prywatnym.

W celu ograniczenia ryzyka wypadku przeprowadza się szereg czynności, w skład których obowiązkowo wchodzi lokalizacja już istniejących instalacji podziemnych. W tym przypadku geodeci posługują się planami oraz mapami, aby określić przebieg rur gazowych oraz wodociągowych, kabli energetycznych i telekomunikacyjnych. Nie ma jednak pewności, czy wszystkie instalacje podziemne zostały umieszczone na danej mapie. Aby upewnić się, czy zostały oznaczone i zidentyfikowane wszystkie potencjalnie niebezpieczne instalacje, potrzebne jest dodatkowe sprawdzenie, które można wykonać dzięki LKZ-1000 – nowemu urządzeniu w ofercie firmy SONEL S.A.

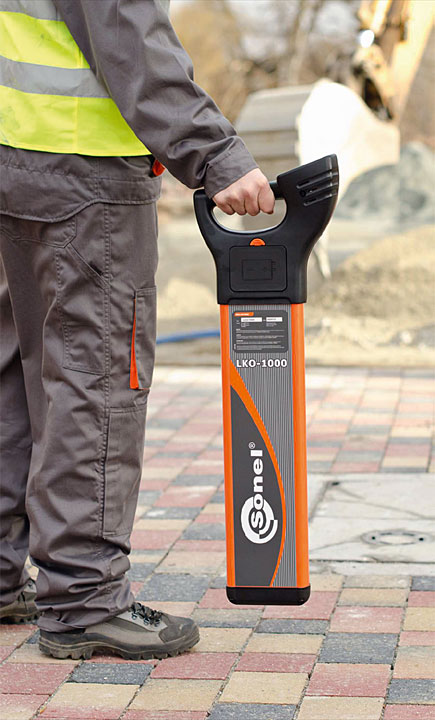

Zestaw do lokalizacji, w skład którego wchodzi odbiornik LKO-1000 oraz nadajnik (generator sygnału) LKN-1000, pozwala na dokładne określenie głębokości oraz kierunków przebiegu instalacji przewodzących prąd (kable energetyczne, telekomunikacyjne, metalowe rury), jak również rur z tworzyw sztucznych i betonowych przy użyciu dodatkowych sond. Prace ziemne przeprowadzane są w trudnych warunkach (wilgoć, brud), dlatego oba urządzenia spełniają stopień ochrony IP54, przy czym nadajnik przy zamkniętej pokrywie spełnia stopień IP67.

Lokalizacja oraz trasowanie infrastruktur podziemnych cechuje się dużą różnorodnością warunków, w jakich muszą być dokonywane. Wychodząc naprzeciw oczekiwaniom klientów, zestaw LKZ-1000 może pracować w kilku różnych trybach, dostosowanych do danej sytuacji:

• Power – używany do lokalizowania kabli elektrycznych. Jest to tryb pasywny, ponieważ sygnał generowany jest samoistnie przez kabel będący pod napięciem bez udziału nadajnika.
• Radiowy – używany do lokalizacji metalowych obiektów (rur, zbrojeń), które reemitują sygnały radiowe. Jest to również metoda pasywna, sygnał jest już w samym obiekcie, który reemituje fale radiowe.
• 8 kHz – używany do dokładnej lokalizacji określonej instalacji (kabla, rury itd). Częstotliwość generowanego sygnału 8 kHz ma lepszy zasięg niż 33 kHz oraz mniejszą tendencję do przenikania sygnału na inne obiekty. Metoda ta wymaga użycia generatora sygnału i jest metodą aktywną.
• 33 kHz – używany do lokalizacji konkretnie określonej instalacji (kabla, rury itd.). Częstotliwość ta jest najczęściej używaną do lokalizacji instalacji podziemnych; zapewnia największą efektywność, jednak ma większą tendencję do przenikania sygnału na inne instalacje. Metoda ta również wymaga użycia generatora sygnału i jest metodą aktywną.
• Automatyczny – jest to tryb łączący korzyści trybu Radiowego i Power, jest on bardzo wygodny przy wstępnym przeczesywaniu terenu.

Zestaw pozwala też na dokładne określanie głębokości do 3 m określonej instalacji. Wymagana jest wtedy praca w trybach aktywnych 8 kHz lub 33 kHz, w których wykorzystywany jest nadajnik oraz odbiornik.

Generator (nadajnik) LKN-1000 pozwala na wygenerowanie śledzonego sygnału w trasowanej instalacji. W instalacjach metalowych może on być wygenerowany bezprzewodowo poprzez indukcję, bezpośrednie podłączenie się przewodami, lub przy użyciu cęgów nadawczych. W instalacjach nieprzewodzących prądu, sygnał może być wygenerowany poprzez wprowadzenie sondy nadawczej bezpośrednio do szukanej instalacji (rury plastikowe, betonowe itp.). Dzięki zastosowaniu dodatkowych sond można oprócz określenia kierunku oraz głębokości rur, określić również miejsce ich zatoru.

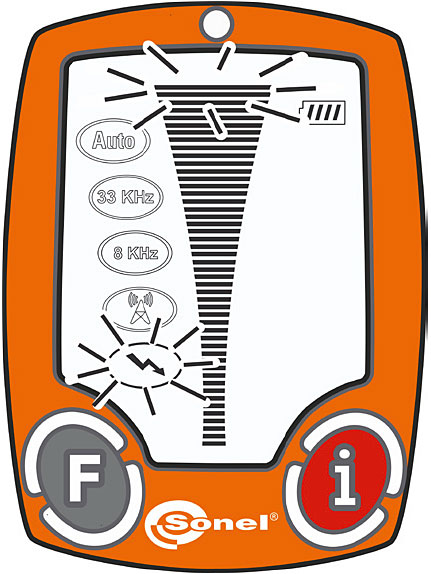

Odbiornik LKO-1000 został zaprojektowany przy zwróceniu szczególnej uwagi na prostotę obsługi oraz bezpieczeństwo użytkownika. Dzięki intuicyjnemu menu oraz przejrzystemu graficznemu wyświetlaczowi LKO-1000 jest bardzo łatwy w obsłudze. Posiada również szereg opcji oraz funkcji poprawiających bezpieczeństwo i wygodę pracy:

• Strefa zagrożenia – funkcja ta generuje sygnał alarmowy wskazujący na bliskość (w promieniu około 30 cm) lokalizowanych przewodów, działa ona w trybach pracy Power, 8 kHz lub 33 kHz oraz w trybie automatycznym.
• Auto-test – pozwala na samodzielną kontrolę odbiornika. Po pozytywnym przejściu testu na wyświetlaczu odbiornika zostanie wyświetlony napis PAS w przeciwnym razie zostanie wyświetlony napis ERR.
• Tryb automatyczny - łączy korzyści z równoczesnego wykrywania w trybie Power i radiowym, pozwala potwierdzić obecność infrastruktury podziemnej w początkowej fazie lokalizacji, co sprawia detekcję przewodów łatwiejszą i bezpieczniejszą.
• Automatyczne podświetlenie wyświetlacza – zamontowany czujnik oświetlenia automatycznie włącza podświetlenie wyświetlacza, gdy tylko jest to potrzebne.
• Cyfrowe wskazanie siły sygnału – funkcja ta uruchamia dodatkowo cyfrowe wskazanie siły sygnału na wyświetlaczu ułatwiając w ten sposób lokalizację instalacji podziemnych.

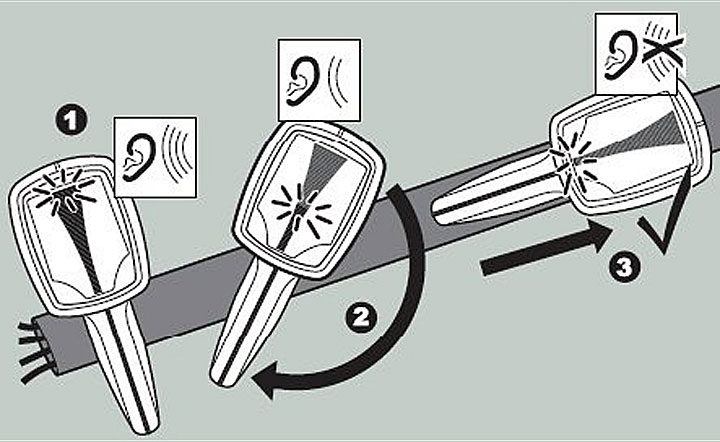

Ponadto odbiornik zawsze włącza się w trybie Power, służącym do detekcji kabli będących pod napięciem – stwarzających bardzo duże ryzyko wypadku przy uszkodzeniu. Możliwe jest również określenie kierunku przebiegu wykrytej instalacji. Aby określić kierunek przebiegu kabla lub rury (fot. 3), należy umieścić detektor bezpośrednio nad lokalizowaną instalacją (1) i obrócić go wokół jego osi (2). Korpus lokalizatora będzie się znajdować w osi instalacji, gdy wskaźnik siły sygnału wskaże minimum (3). Maksymalne wskazanie oznacza, że odbiornik znajduje się prostopadle do przebiegu instalacji.

Zestaw dostarczany jest w bardzo wytrzymałym pokrowcu z dodatkowo wzmocnionym dnem, chroniącym odbiornik oraz nadajnik przed wodą, błotem, pyłem oraz przypadkowymi uszkodzeniami.

LKZ-1000 to niezastąpione urządzenie, przy pomocy którego można odnieść rzeczywiste położenie instalacji do tych oznaczonych na mapach i planach. Dzięki łatwej i intuicyjnej obsłudze oraz kilku trybach pracy do wyboru, urządzenie z pewnością przyczyni się do zwiększenia bezpieczeństwa przy wszelkiego rodzaju pracach ziemnych. Pozwoli on na ograniczenie ryzyka do możliwego minimum a wykonawcom prac ziemnych da pewność, że dołożyli wszelkich starań, aby chronić to, co najważniejsze, czyli ludzkie zdrowie i życie.

Więcej szczegółów na www.sonel.pl.

mgr Marcin Wojewoda
specjalista ds. marketingu

---
