System ochrony kabli PMA - ochrona przed zakłóceniami elektromagnetycznymi

Zagadnienia ochrony kabli i przewodów głownie kojarzą nam się z ochroną mechaniczną – przed przetarciami, uderzeniami czy wyrwaniem kabla. Na prawidłową pracę urządzenia lub maszyny mają jednakże często wpływ zakłócenia elektromagnetyczne. Idealnym rozwiązaniem na tego typu problemy jest zastosowanie Systemu PMA, który może zapewnić zarówno ochronę mechaniczną jak i elektromagnetyczną.

Fot. 1. Końcówki EMCFIX typu VEMV
- część wewnętrzna wykonana z niklowanego aluminium,
- gwinty męskie, typoszereg metryczny lub PG,
- stopień ochrony IP 68, możliwość podniesienia stopnia ochrony do IP69K,
- do stosowania z oplotami ekranującymi F.CK lub F.CU

Rury osłaniające kable powinny spełniać ochronną funkcję również wtedy, gdy przez wiele lat są narażone na wpływ różnych substancji chemicznych, olejów, paliw lub na wpływ warunków pogodowych - ujemnych temperatur oraz promieniowa ultrafioletowego. Jednakże uszkodzenia mechaniczne to nie wszystko, co może zagrażać prawidłowemu funkcjonowaniu naszych przewodów. Zakłócenia elektromagnetyczne, na które nasz przewód może być narażony, lub które emituje, mogą uniemożliwić poprawną pracę systemu. Całość zagadnień z tym związanych opisuje pojęcie kompatybilności elektromagnetycznej.

Kompatybilność elektromagnetyczną najprościej można zrozumieć jako zdolność do poprawnego działania urządzeń lub systemów w określonym środowisku, a także do niezakłócania pracy innych urządzeń lub systemów działających w tym środowisku.

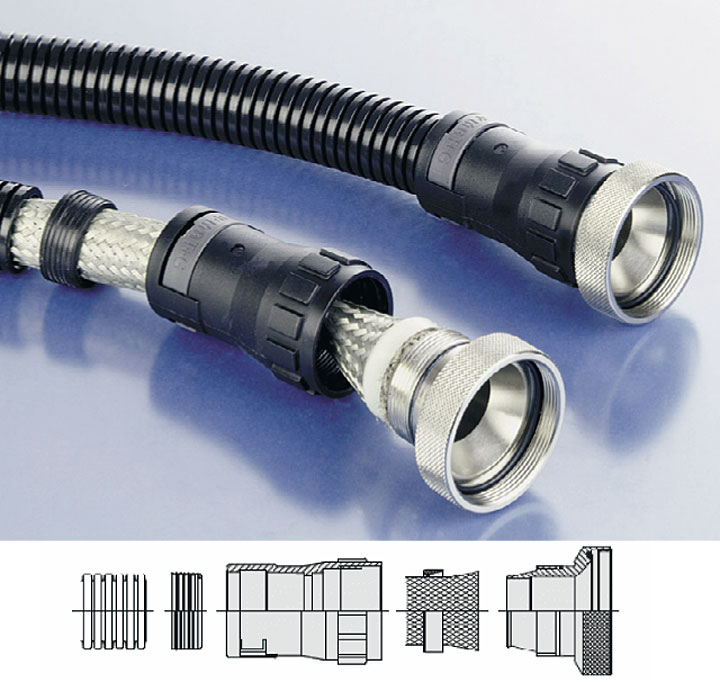

Fot. 2. Końcówki EMCFIX typu VIMV
- część wewnętrzna wykonana z niklowanego aluminium,
- gwinty żeńskie UNEF,
- pasują do obudów złącz MIL-C5015 oraz MIL-C26482G,
- stopień ochrony IP 68, możliwość podniesienia stopnia ochrony do IP69K,
- do stosowania z oplotami ekranującymi F.CK lub F.CU

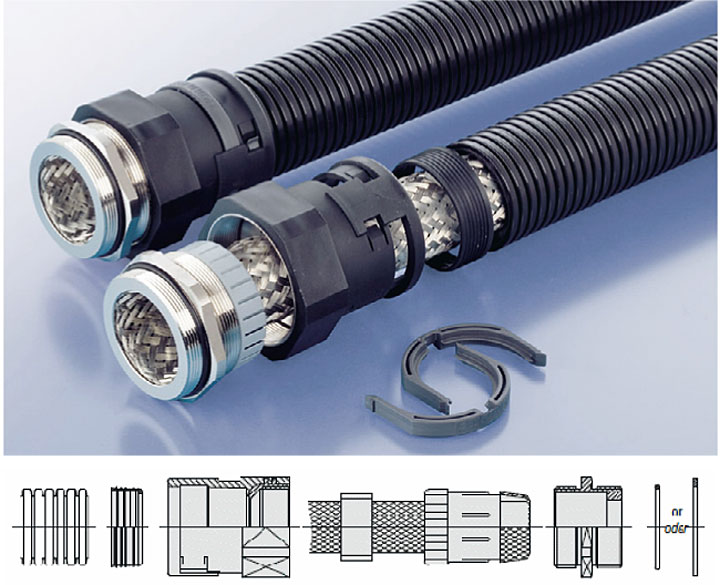

Fot. 3. Końcówki EMCFIX typu VEZ z dławnicą
- część wewnętrzna wykonana z niklowanego mosiądzu,
- gwinty męskie, typoszereg metryczny lub PG,
- stopień ochrony IP 68, możliwość podniesienia stopnia ochrony do IP 69K,
- do stosowania z oplotami ekranującymi F.CK, F.CU lub ze standardowymi przewodami ekranowanymi

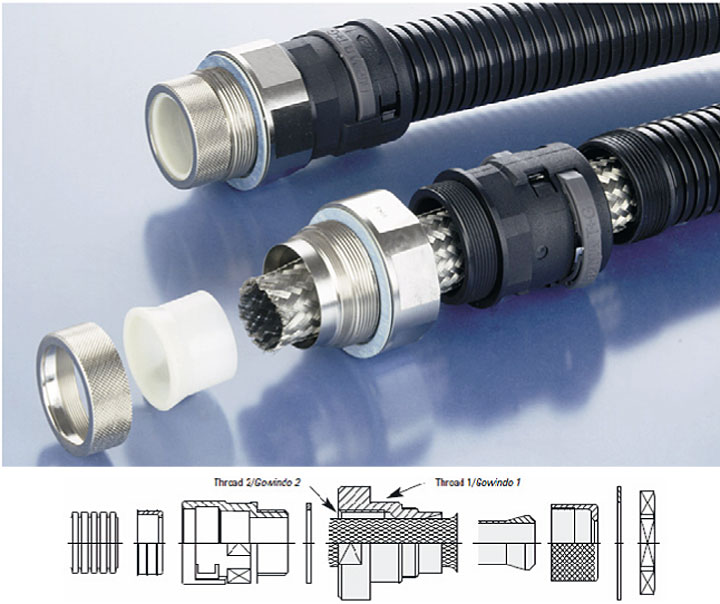

Fot. 4. Adaptery EMC typu HFAK
- pozwalają na zamocowanie ekranu i można je zestawić z dowolną końcówką PMAFIX
- wykonane z niklowanego aluminium
- gwinty męskie, typoszereg metryczny lub PG
- stopień ochrony - taki jak zastosowanej z adapterem końcówki
- do stosowania z oplotami ekranującymi F.CK, F.CU (na zdjęciu widoczna jest standardowa końcówka prosta z tworzywa; można zastosować końcówkę o dowolnym kształcie, np. kątową, łukową)

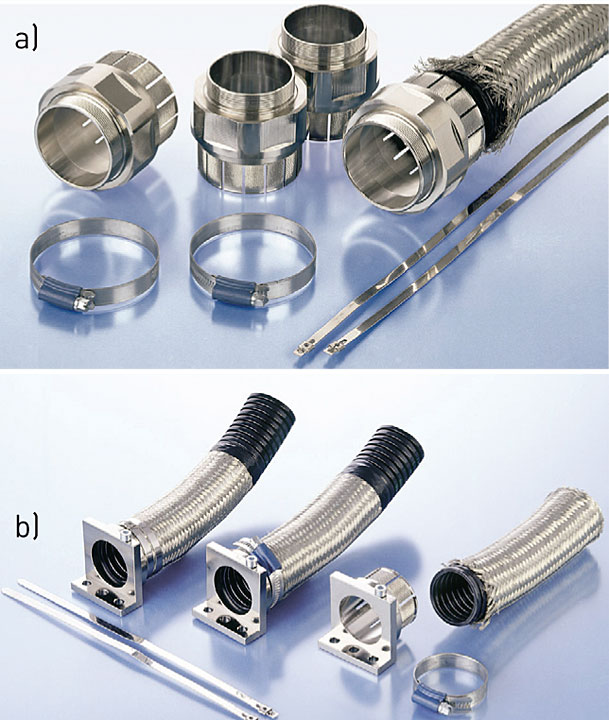

Fot. 5. a) Końcówki VEMD
- przeznaczone do mocowania rury i otaczającego rurę oplotu ekranującego (lub osłonowego),
b) Końcówki VMED-RER
- przeznaczone do mocowania rury i otaczającego rurę oplotu ekranującego (lub osłonowego)

W praktyce ochrona przed zakłóceniami najczęściej sprowadza się do zastosowania przewodów ekranowanych. W sytuacji gdy nie ma możliwości wymiany przewodów na ekranowane lub gdy chcemy zastosować dodatkowe ekranowanie przewodów lub wiązek, rozwiązaniem może być zastosowanie systemu ochrony kabli PMA.

W skład systemu PMA, poza ponad 30 typami rur karbowanych oraz kilkoma tysiącami akcesoriów, wchodzą także akcesoria do ochrony przed zakłóceniami elektromagnetycznymi: oploty z miedzi ocynowanej oraz specjalne końcówki i adaptery EMCFIX.

Końcówki EMCFIX mogą być stosowane w aplikacjach, gdzie ilość dostępnego miejsca wewnątrz obudowy jest ograniczona (silniki, gniazda). Korpusy końcówek EMCFIX są wykonane ze specjalnie modyfikowanego poliamidu, który jest samogasnący, wolny od halogenów i kadmu oraz bardzo odporny na uderzenia. Gwinty końcówek oraz części wewnętrzne (stykające się z oplotem i obudową) są wykonane z niklowanego mosiądzu lub niklowanego aluminium.

Pokazane powyżej rozwiązania nie wyczerpują oferty ASTE w zakresie ochrony kabli przed zakłóceniami elektromagnetycznymi. Oferta ta ciągle rośnie gdyż wzrasta znaczenie EMC. Postępująca miniaturyzacja oraz potrzeba aplikowania nowych funkcjonalności powodują, że montujemy coraz więcej urządzeń w coraz mniejszej przestrzeni (np. w taborze szynowym, w samochodach) i wszystko musi poprawnie działać.

Osoby zainteresowane tematyką ochrony przed zakłóceniami lub ochroną mechaniczną kabli spełniającą najwyższe wymagania prosimy o kontakt.

www.aste.pl
