<Seria OTL składa się z trzech podstawowych grup. Pierwszą grupę stanowią zaciski pojedyncze (oznaczane jako OTL XX/1) oraz podwójne (oznaczane jako OTL XX/2, gdzie XX oznacza przekrój znamionowy przewodu w mm²). Zaciski pracują przy znamionowym napięciu 690 V i występują w 6 wielkościach:
• 50 (przekrój znamionowy od 1,5 do 50 mm²), prąd znamionowy 160 A,
• 95 (przekrój znamionowy od 6 do 95 mm²), prąd znamionowy 245 A,
• 120 (przekrój znamionowy od 16 do 120 mm²), prąd znamionowy 280 A,
• 150 (przekrój znamionowy od 25 do 150 mm²), prąd znamionowy 320 A,
• 240 (przekrój znamionowy od 35 do 240 mm²), prąd znamionowy 425 A,
• 300 (przekrój znamionowy od 95 do 300 mm²), prąd znamionowy 490 A.
Kolejna grupę produktów stanowią zaciski OTL 50/3x1, charakteryzujące się kompaktową obudową z trzema izolowanymi torami (każdy o przekroju znamionowym 50 mm² i prądzie obciążenia 160 A). Jest to bardzo wygodne rozwiązanie w przypadku podłączania zasilania 3-fazowego w rozdzielnicach nn, ponieważ każdy tor jest bardzo wyraźnie oznaczony (L1, L2, L3), przez co wizualnie przewody fazowe są oddzielone od przewodów N i PE.
Zacisk OTL 16/5x1 (5 izolowanych torów po 16 mm² i prądzie obciążenia 82 A) sprawdzi się w rozdzielnicach, które zasilane są poprzez przewód 5-żyłowy o przekroju do 16 mm². Pozwala to na wprowadzenie energii na 1 kompaktowy zacisk, co oszczędza miejsce w rozdzielnicy.

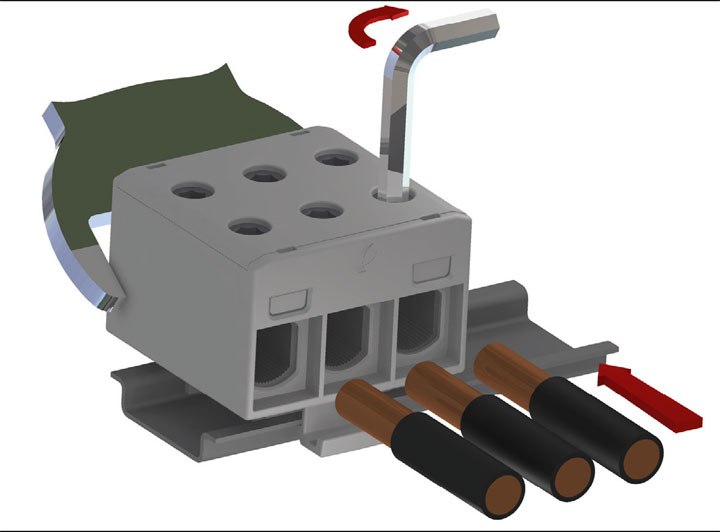

Trzecią grupą zacisków są zaciski kombinowane OTL 35/P1x2 o przekroju znamionowym 35 mm² i prądzie 270 A (zaciskrozgałęźny) i OTL 35/P3x2 o przekroju znamionowym 35 mm² i prądzie 3 x 270 A (zacisk 3-polowy izolowany rozgałęźny). We wszystkich zaciskach przewody dokręcane są za pomocą śrub pod klucz inbusowy, co gwarantuje dużą siłę docisku oraz bezpieczeństwo i wygodę montażu.
Dzięki fabrycznemu pokryciu części przewodzącej specjalną pastą stykową zaciski OTL gwarantują zabezpieczenie przewodów aluminiowych przed utlenianiem w miejscu połączenia. Obudowa zacisków jest wykonana z wysokiej klasy niepalnego poliamidu (PA 66, nie zawiera halogenu), natomiast część przewodzącą wykonano z cynowanego powierzchniowo stopu aluminium, co zapewnia bardzo dobre przewodnictwo, jak i wytrzymałość mechaniczną.

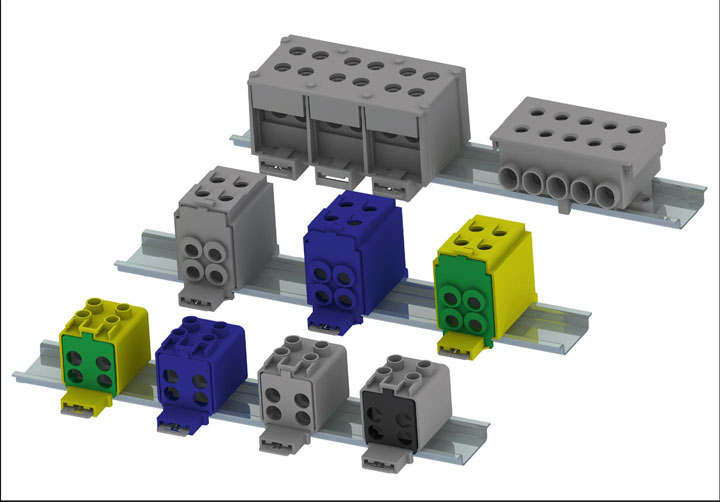

Zaciski rozgałęźne i kombinowane dostępne są w trzech kolorach: szarym, niebieskim N i żółto-zielonym PE. Pozostałe dostępne są tylko w kolorze szarym. Zaciski o przekrojach od 95 do 240 mm² posiadają możliwość montażu na szynie TS 35, jak i na płycie montażowej (posiadają one odpowiednie otwory montażowe), zaciski 50 mm² można montować tylko na szynie TS 35, a zacisk 300 mm² wyłącznie na płycie montażowej.
Wszystkie typy zacisków posiadają stopień ochrony IP 20 oraz certyfikaty CE i spełniają odpowiednie normy unijne. Seria OTL jest doskonałą alternatywą dla podobnych rozwiązań systemów rozdziału energii, dostępnych na naszym rynku.
Łukasz Zaremba
ISTPOL Sp. z o.o.
www.istpol.pl
