GG45 Line - System okablowania strukturalnego kat. 7 z gniazdami GG45

Wśród nowości Schrack można znaleźć ekranowany system okablowania strukturalnego GG45 Line kategorii 7/klasy F z unikalnym, zapewniającym kompatybilność wsteczną, gniazdem typu GG45.

Okablowanie strukturalne GG45 Line kat. 7/klasyF Okablowanie strukturalne GG45 Line kat. 7/klasyF

Od czerwca 2012 sukcesywnie uzupełniamy dla Państwa asortyment produktów dostępnych w Sklepie Online: sklep.schrack.pl oraz w aplikacji LIVE Phone.

Cechy charakterystyczne dla ww. rozwiązania to:

  • Certyfikacja w klasie F/kategorii 7 i w klasie E/kategorii 6 dla systemu ekranowanego potwierdzona przez GHMT;
  • 12 pionowy moduł transmisyjny GG45 pracujący w dwóch modach:
    1 – na 8 pinach dolnych zgodnie z wymaganiami dla kat.6 wg. IEC 60603-7-4
    2 – na 4 parach pinów skrajnych zgodnie z wymaganiami dla kat.7 wg. IEC 60603-7-7
  • Pełne wsparcie dla protokołu 10GBase-T wg IEEE 802.3an;
  • Bezpieczeństwo inwestycji i łatwość podniesienia klasy okablowania poprzez prostą wymianę kabli krosowych i przyłączeniowych;
  • Medium transmisyjne to ekranowane kable skrętkowe S/FTP kat.7 i 7A o paśmie od 1000 MHz do 1200 MHz i średnicami żył AWG23 i AWG22;
  • Pełen asortyment kabli krosowych i przyłączeniowych odpowiednich dla ww. kategorii, również typu GG45-GG45;
  • Modularność: do paneli i gniazd można zastosować te same moduły transmisyjne GG45;
  • Panele krosowe z możliwością instalacji modułów światłowodowych LC, SC Simplex, MTRJ, ST i FC oraz integracji z medium koncentrycznym za pomocą złącz typu F;
  • Szeroki wachlarz możliwości zabudowy gniazd: natynkowo, podtynkowo w puszkach podłogowych i kanałach kablowych za pomocą gniazd i adapterów typu 80x80mm, 45x45mm oraz w linii osprzętu elektroinstalacyjnego Schrack Wave.

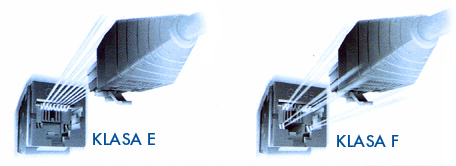

Zasada działania modułu GG45

Zasada działania modułu GG45 Zasada działania modułu GG45

Warto zaznaczyć, iż obecnie trwają prace nad rozszerzeniem pasma modułów transmisyjnych GG45 do 1000 MHz zgodnie z IEC 60603-7-71 co pozwoli budować sieci okablowania strukturalnego w klasie FA. Nadmieniamy, że omawiane rozwiązanie zostało dostarczone przez Schrack Technik Czechy i zainstalowane w Międzynarodowej Szkole „Arabska” w Pradze. Instalacja obejmowała 55km kabla i 1088 modułów GG45.

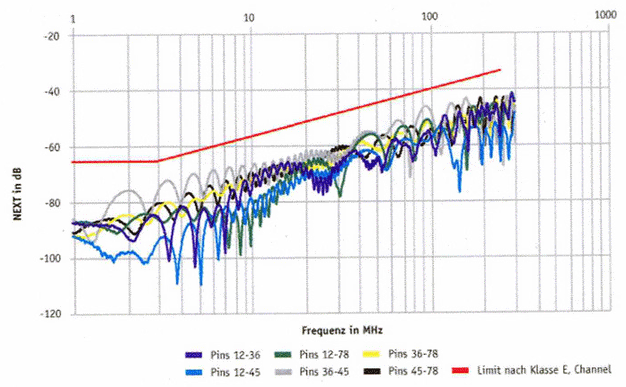

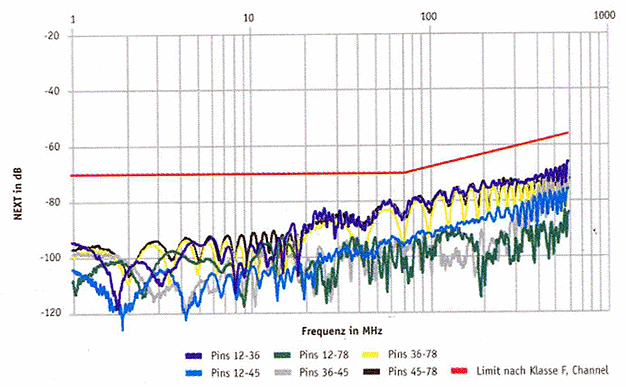

Wyniki pomiarów w klasie F Wyniki pomiarów w klasie F Wyniki pomiarów w klasie E Wyniki pomiarów w klasie E

Pełna gama produktów linii Schrack GG45 Line jest dostępna w Sklepie Online.
