System EXTA FREE to propozycja bezprzewodowego sterowania pozwalająca na realizację niskim kosztem nowoczesnych instalacji elektrycznych. Dzięki bezprzewodowej strukturze, system można zainstalować niemal w każdym budynku i to bez konieczności modyfikacji istniejącego okablowania. Duży zasięg działania oraz wysoka niezawodność to cechy bezprzewodowej instalacji pracującej na częstotliwości 868 MHz. System EXTA FREE zapewnia wygodę szybkiej, prostej i nowoczesnej instalacji.
Radiolinia 868 MHz
EXTA FREE pracuje na bezpiecznej częstotliwości 868 MHz. Wybór takiej nośnej ogranicza problem interferencji i wzajemnych zakłóceń z innymi układami radiowymi instalowanymi w domu (np. z routerem Wi-Fi, dzwonkiem bezprzewodowym, radiolinią innego producenta itp.). Nowoczesna konstrukcja układu radiowego, zawierająca antenę trawioną w płytce pcb, zapewnia wysoki zasięg (rzędu 300 m z możliwością retransmisji sygnału do 1300 m w terenie otwartym). Transmisja radiowa jest zatem pewna i skuteczna.
Struktura systemu
Wymiana informacji pomiędzy modułami odbywa się zawsze w kierunku od nadajnika do odbiornika. Dany kanał nadajnika jest wpisywany do odbiornika. Dzięki podpisowi cyfrowemu nadajników, znika problem nakładania się kodu nadajnika i przypadkowych uruchomień. W systemie EXTA FREE istnieje możliwość wpisania do wielu odbiorników tego samego nadajnika. Takie rozwiązanie otwiera drogę do realizacji zaplanowanych scenariuszy, np. jednoczesne zapalenie 5 opraw oświetleniowych rozmieszczonych w 3 różnych pomieszczeniach (zasilanych z różnych faz), zasunięcie rolet w 2 pomieszczeniach oraz przekazanie informacji do napędu bramy i jej zabezpieczenie. Cała scena wywoływana jest po naciśnięciu pojedynczego przycisku. EXTA FREE pozwala na sterowanie jednym odbiornikiem z wielu nadajników. Dzięki rozmieszczonym w całym korytarzu nadajnikom klawiszowym, można z dowolnego miejsca z łatwością zapalać i gasić oświetlenie.Wychodząc z domu można wygasić oświetlenie oraz wyłączyć wszystkie niepotrzebne odbiorniki naciskając pojedynczy przycisk nadajnika umieszczonego przy drzwiach wyjściowych. Jednocześnie ten sam nadajnik może wysłać sygnał do sterowników rolet nakazując ich zasunięcie. Pojedynczy odbiornik może być kontrolowany z 32 różnych nadajników. Podobną funkcję spełni radiowy czujnik ruchu. Po wykryciu ruchu w monitorowanym obszarze wyśle drogą radiową sygnał załączający obwody świetlne.
Elementy systemu
System EXTA FREE posiada pełną gamę nadajników i odbiorników radiowych cechujących się unikalnymi właściwościami. Urządzenia instalowane są do puszki Ø 60, na szynę TH-35 lub natynkowo. W grupie nadajników znajdują się:
- nadajniki klawiszowe 2- i 4-kanałowe RNK-02 i RNK-04 montowane natynkowo. Urządzenia grubości 15 mm naklejane są wprost na ścianę. Idealnie spisują się w obiektach drewnianych, na ścianach kartonowo-gipsowych oraz szklanych powierzchniach. Wszędzie tam gdzie kłopotliwe lub wręcz niemożliwe byłoby zainstalowanie klasycznych łączników.
- nadajniki dopuszkowe zasilane z 230 V (RNP-01) oraz bateryjnie (RNP-02). Moduły mieszczą się w puszce Ø 60 i współpracują z przyciskiem dowolnego producenta. Bateryjne zasilanie uwalnia od konieczności doprowadzenia okablowania. Jednocześnie design przycisku pozostaje bez zmian.

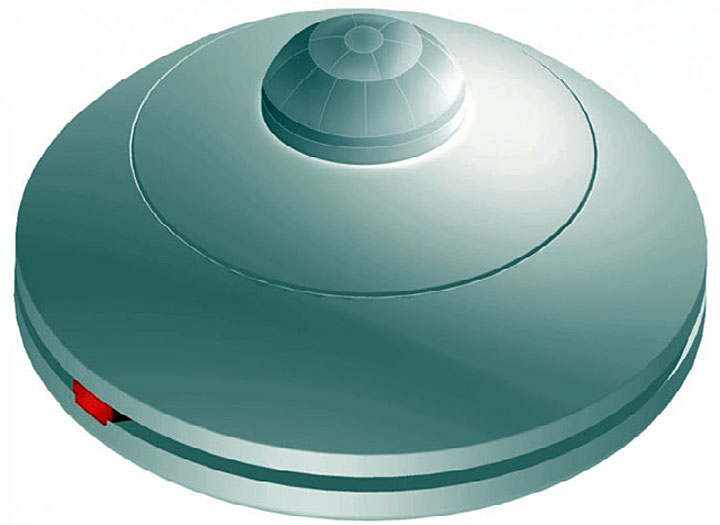

- radiowy czujnik ruchu RCR-01 - urządzenie idealnie nadaje się do sterowania oświetleniem. Posiada wbudowany wyłącznik zmierzchowy oraz ogranicznik czasowy. Układ zasilany jest bateryjnie i nie wymaga okablowania. Sygnał radiowy uruchamia dowolne obwody świetlne. Urządzenie pozwala na zachowanie wysokiej jakości pomieszczenia bez niszczenia tynku i prowadzenia oprzewodowania.
- nadajnik na szynę TH-35 4-kanałowy RNM-10. Urządzenie pozwala na prostą integrację z automatyką budynkową. Dzięki nadajnikowi w formie na szynę TH-35 można z łatwością uruchomić obwody rozproszone po całej inwestycji automatycznie, zgodnie z sygnałami generowanymi np. przez z programator czasowy astronomiczny ZCM-31. Aplikacja tego typu znajdzie zastosowanie w centralnym zarządzaniu roletami, oświetleniem, pompami itp.
- translator IR/Exta free RTI-01. Urządzenie konwertuje sygnały podczerwieni pochodzące z pilota IR (np. pilot do TV) na sygnały radiowe standardu EXTA FREE.
Grupa odbiorników systemu EXTA FREE zawiera m. in.:
- odbiorniki dopuszkowe 1- i 2-kanałowe. Odbiorniki, w formie przekaźników montowanych w puszce Ø 60, pracują w trybie monostabilnym, bistabilnym oraz czasowym. Pozwalają z łatwością załączać i wyłączać dowolne aplikacje.

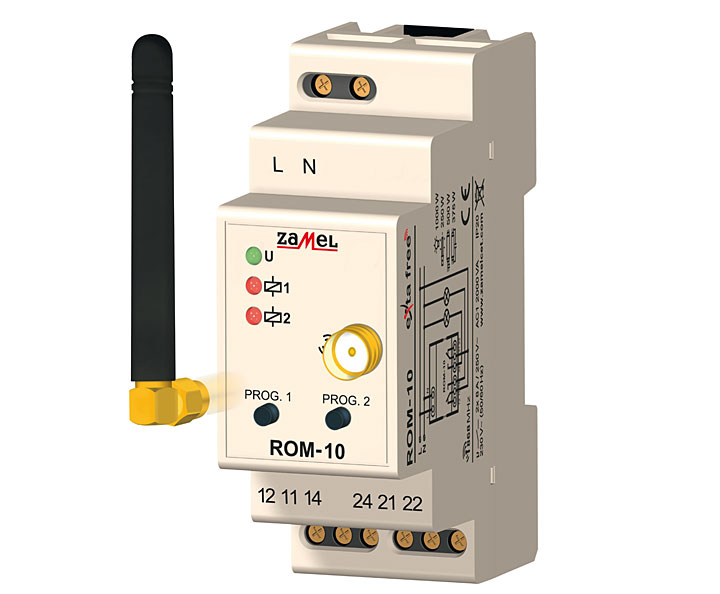

- odbiorniki na szynę TH-35 ROM-01 i ROM-10 to idealne rozwiązanie współpracujące z automatyką budynkową umieszczoną w rozdzielnicy. Jeżeli obudowa rozdzielnicy wykonana jest z metalu, można zastosować specjalną antenę zewnętrzną do współpracy z nadajnikami i odbiornikami EXTA FREE typu ANT-01.
- sterowniki rolet SRP-02 i SRP-03. Elementy pozwalają na sterownie lokalne, centralne i grupowe poszczególnymi napędami rolet 230 V AC wyposażonymi w wyłączniki krańcowe. Sterowniki posiadają pamięć 2 ustawień komfortowych. Współpracują z nadajnikami EXTA FREE oraz umożliwiają sterowanie przewodowe za pośrednictwem przycisków roletowych.
System EXTA FREE to propozycja nowoczesnej i komfortowej instalacji elektrycznej. Cieszy zarówno użytkownika, jak i instalatora. Jej prostota, uniwersalność oraz elastyczność pozwala na realizację niemalże każdej inwestycji.
Więcej informacji na temat systemu można znaleźć na stronie producenta www.zamelcet.com.
