Mierniki cęgowe służące do pomiaru natężenia prądu płynącego w obwodzie elektrycznym są od lat dobrze znane i wykorzystywane w każdej branży elektrotechniki. Sięgają po nie w swej codziennej pracy zarówno inżynierowie utrzymania ruch zakładów przemysłowych, serwisanci, instalatorzy, pracownicy naukowi, jak i hobbyści.

O wygodzie posługiwania się miernikami cęgowymi świadczy zasada ich działania oparta na wykorzystaniu prawa Ampera i konstrukcji przekładnika prądowego.

Pomiar prądu odbywa się bez ingerencji w strukturę instalacji – wystarczy zapiąć cęgi na badanym przewodzie. Wraz z rozwojem elektrotechniki oraz wzrostem liczby zadań pomiarowych i miejsc, w których należy coś mierzyć, dokonywał się także rozwój urządzeń pomiarowych i oferowanych przez nie funkcji. Mierniki cęgowe już od dawna nie służą tylko do pomiaru natężenia prądu, ale także do pomiaru m.in. napięcia, częstotliwości, sprawdzania ciągłości obwodów, itp.

Fluke, producent profesjonalnej aparatury pomiarowej, wprowadzający właśnie na rynek nową serię mierników cęgowych proponuje kolejne nowe użyteczne funkcje popularnych cęgów. I tak np. jeden z modeli (Fluke 381) posiada odpinany bezprzewodowy wyświetlacz (rozwiązanie znane już z multimetru cyfrowego Fluke 233), a cztery modele mają możliwość podłączenia zewnętrznej elastycznej cewki pomiarowej o nazwie iFlex.

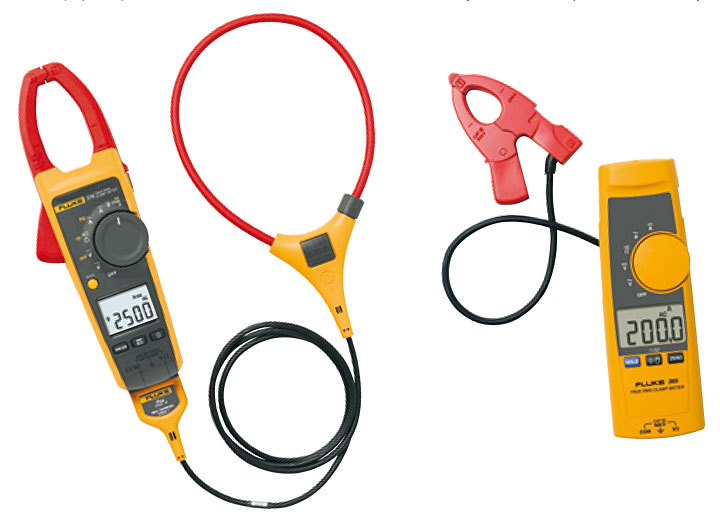

Nowa seria mierników cęgowych Fluke składa się z 6 modeli oznaczonych symbolami: Fluke 373, Fluke 374, Fluke 375, Fluke 376, Fluke 381 oraz Fluke 365.

Najważniejsze cechy nowych mierników cęgowych Fluke, które należy wyszczególnić, to:

- możliwość pomiaru prądów AC/DC w zakresie do 1000A;
- pomiar prądu zmiennego metodą TrueRMS (pomiar prawdziwej wartości skutecznej) we wszystkich modelach nowej serii;
- możliwość pomiaru prądów rozruchowych;
- zwiększona kategoria bezpieczeństwa większości modeli do CAT III 1000V, CAT IV 600V;
- zmieniona konstrukcja szczęk cęgów – lekko spłaszczone i wydłużone w stosunku do poprzedniej wersji dają możliwość pewnego obejmowania wszystkich kabli w zakresie do 300mm² (pojemność szczęk wg AWG wynosi 750MCM = 380mm²);
- umieszczenie przycisku Hold z boku obudowy, co czyni go łatwiej dostępnym przy operowaniu jedną ręką;
-do wcześniejszych funkcji pomiarowych wprowadzono dodatkowo możliwość pomiaru pojemności, częstotliwości, a także napięcia DC z zakresem pomiarowym w mV;
- duży, czytelny, podświetlany wyświetlacz;
- ergonomiczny kształt, umożliwiający wygodne operowanie urządzeniem nawet w grubych rękawicach ochronnych;
- elastyczna cewka iFlex przeznaczona do zastosowań w wąskich, ciasnych rozdzielnicach, czy kanałach kablowych, zwiększająca zakres pomiarowy do 2500A AC;
- odpinany wyświetlacz zwiększający efektywność oraz bezpieczeństwo i wygodę użytkowania.

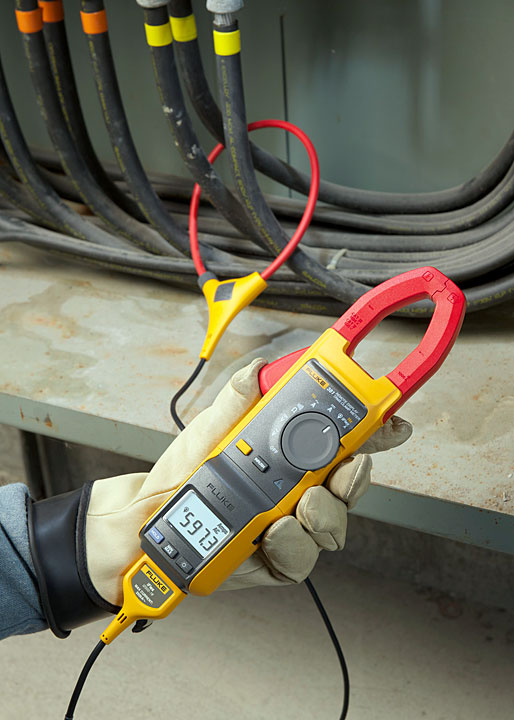

Na szczególną uwagę zasługuje nowatorskie rozwiązanie dołączanej zewnętrznej elastycznej cewki pomiarowej iFlex.

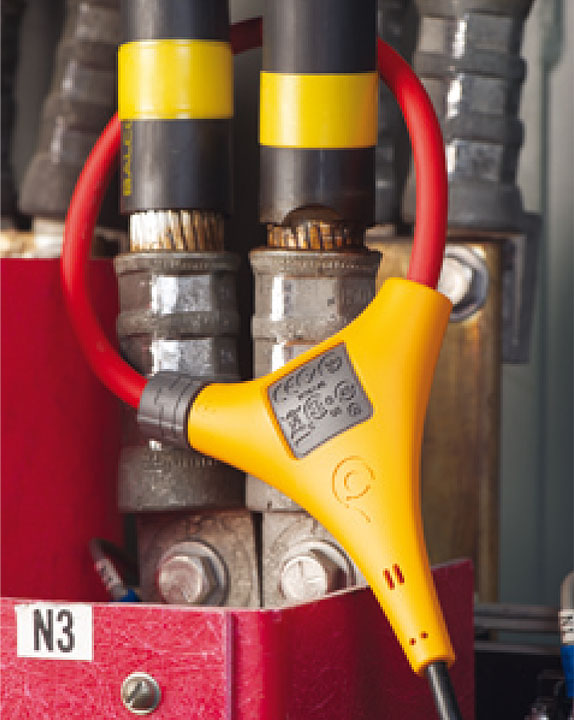

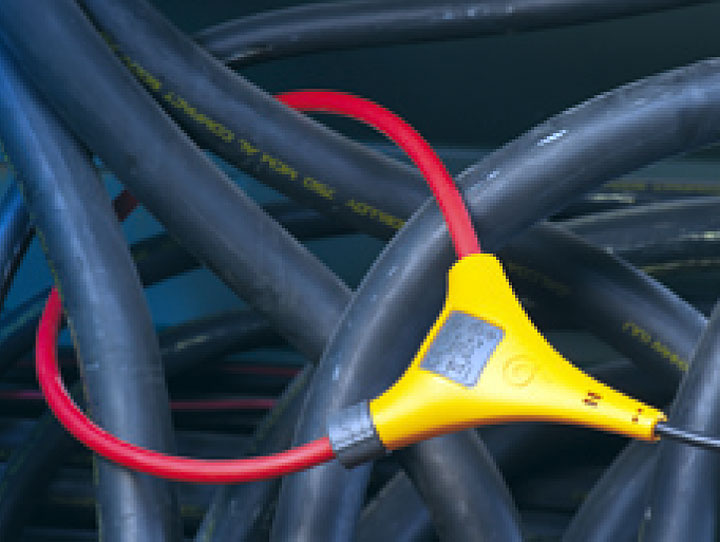

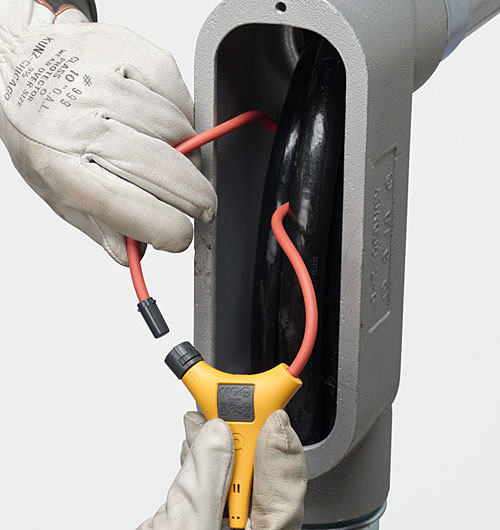

Fluke w swej ofercie posiadał już wcześniej rozwiązania elastycznych przystawek cęgowych opartych na konstrukcji cewki Rogowskiego. Ich przeznaczeniem jest zwiększanie zakresu pomiarowego, jednak dotychczas rozwiązanie to było opcjonalnie dostępne jedynie w multimetrach cyfrowych, czy spotykane w bardziej zaawansowanej aparaturze służącej do analizy jakości energii zasilania. Wykorzystanie technologii iFlex w nowych miernikach cęgowych pozwala na zwiększanie zakresu pomiarowego prądu zmiennego do 2500A. Sondy iFlex podłączane są bezpośrednio do miernika. Dzięki czemu nie wymagają odrębnego zasilania, a wyniki pomiarów prądu nie zawierają błędów występujących przy skalowaniu parametrów. Cęgi iFlex są nieocenione przy pomiarach w trudnodostępnych miejscach, gdzie zapięcie klasycznych cęgów byłoby bardzo trudne, a często wręcz niemożliwe. Duża średnica bardzo elastycznej pętli oraz jej cienki przekrój umożliwiają pomiary na mostach szynowych lub szynoprzewodach o nietypowych kształtach, czy w wąskich kanałach kablowych. Dostępne są dwie wielkości pętli: 25 cm (10 cali) i 45 cm (18 cali). Przewód łączący pętlę z miernikiem ma długość 1,8 m, co umożliwia oddalenie miernika cęgowego od miejsca pomiaru i tym samym łatwiejszy odczyt wyników z wyświetlacza oraz większe bezpieczeństwo osoby dokonującej pomiaru.

Podłączenie do miernika cewki iFlex powoduje dezaktywację pracy stałych cęgów miernika, dzięki czemu możemy wykorzystać je, jako zwykły uchwyt do zawieszenia miernika. Cewka iFlex posiada kategorię bezpieczeństwa CAT III 600V, CAT IV 300 V.

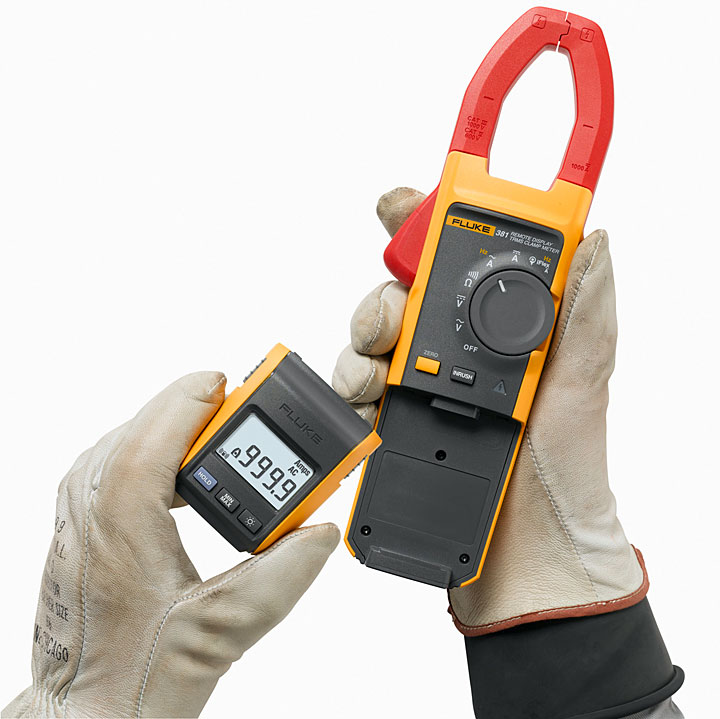

Model Fluke 381 jest wyposażony w bezprzewodowy wyświetlacz, który można odpiąć i umieścić w odległości do 10 metrów od reszty przyrządu, aby w zdalny sposób dokonywać odczytu pomiarów. W podstawie miernika umieszczona jest dioda sygnalizacyjna informująca o wystąpieniu na zaciskach miernika napięcia powyżej 30V, gdy wyświetlacz jest odłączony. Moduł wyświetlacza umożliwia sterowanie niektórymi funkcjami miernika (zatrzymanie pomiaru Hold, pomiar wartości: MIN, MAX, AVG, i podświetlenie). Z podstawą miernika można zsynchronizować różne moduły wyświetlacza, ale tylko jeden moduł może być zsynchronizowany w danym momencie. Po zadokowaniu modułu w podstawie miernika, sygnał radiowy jest wyłączony.

Miernik wykorzystuje technologię bezprzewodową 802.15.4 o niskiej mocy z częstotliwością radiową 2,4GHz. Rozwiązanie to gwarantuje brak jakichkolwiek zakłóceń w pracy miernika. Urządzenie nie powoduje również żadnych interferencji mogących wpływać na pracę innych urządzeń czy na sam proces pomiarowy.

Zastosowane przez Fluke nowatorskie rozwiązania bezprzewodowego modułu wyświetlacza, czy elastycznej sondy pomiarowej iFlex pozwalają na całkowite fizyczne odseparowanie się od układu pomiarowego.

Najmniejszym miernikiem cęgowym z nowej oferty jest miernik o symbolu Fluke 365.

Miernik ten posiada małe, wąskie, odłączane szczęki umieszczone na elastycznym przewodzie o długości 90cm. Ułatwia to dostęp do mierzonych obwodów i odczyt wyświetlanych wyników. Zakres pomiarowy miernika wynosi do 200A prądu zmiennego, i jak cała nowa seria wyposażony jest w True-RMS. Konstrukcja cęgów pozwala na swobodne objęcie kabli w wymiarze do 95mm² (pojemność szczęk wg AWG wynosi 4/0, czyli ok. 107mm²). Kategoria pracy tego urządzenia, to CAT III 600V.

Mierniki cęgowe Fluke nowej serii są zgodne z normami bezpieczeństwa ANSI/ ISA S82.02.01:2004, CAN/CSA-C22.2 No. 61010- 1-04 61010-1-04, UL 61010-1:2004, EN/IEC 61010-1:2001.

Nowe cęgi Fluke to przyrządy o trwałej konstrukcji, idealne do pomiarów w miejscach o utrudnionym dostępie. Dzięki nowemu, smukłemu kształtowi i dużemu, odpowiednio ułożonemu przełącznikowi obrotowemu można je łatwo obsługiwać jedną ręką. Przyrządy te zostały zaprojektowane tak, aby pomiary były maksymalnie szybkie i dokładne. Wprowadzają pewne nowinki techniczne, jak zewnętrzna cewka pomiarowa, czy bezprzewodowy wyświetlacz.

Cała seria nowych cęgów Fluke posiada trzyletni okres gwarancji, z wyjątkiem elastycznej cewki pomiarowej iFlex, która posiada rok gwarancji. Urządzenia te przeszły pozytywnie ponad 40 różnorakich testów wytrzymałościowych z zakresu wibracji, upadków i udarów mechanicznych, wpływu zmian temperatury, przepięć, wyładowań prądowych, etc.

		FLUKE 381	FLUKE 376	FLUKE 375	FLUKE 374	FLUKE 373	FLUKE 365
Natężenie AC (cęgi)	zakres	999.9A	999.9A	600.0A	600.0A	600.0A	200.0A
	dokładność	2%±5 cyfr	2%±5 cyfr	2%±5 cyfr	2%±5 cyfr	2%±5 cyfr	2%±5 cyfr
iFlex elastyczna sąda pomiarowa		w zestawie	w zestawie	kompatybilna	kompatybilna	-	-
Natężenie AC (iFlex)	zakres	2500A	2500A	2500A	2500A	-	-
	dokładność	3%±5 cyfr	3%±5 cyfr	3%±5 cyfr	3%±5 cyfr	-	-
Natężenie DC	zakres	999.9A	999.9A	600.0A	600.0A	-	200.0A
	dokładność	2%±5 cyfr	2%±5 cyfr	2%±5 cyfr	2%±5 cyfr	-	2%±5 cyfr
Napięcie AC	zakres	1000.0V	1000.0V	600.0V	600.0V	600.0V	600.0V
	dokładność	1.5%±5 cyfr	1.5%±5 cyfr	1.5%±5 cyfr	1.5%±5 cyfr	1%±5 cyfr	1.5%±5 cyfr
Napięcie DC	zakres	1000.0V	1000.0V	6000V	600.0V	600.0V	600.0V
	dokładność	1%±5 cyfr	1%±5 cyfr	1%±5 cyfr	1%±5 cyfr	1%±5 cyfr	1%±5 cyfr
Napięcie DC w zakresie mV		-	500mV	500mV	-	-	-
Rezystancja	zakres	60,000 Ω	60,000 Ω	60,000 Ω	6000 Ω	6000 Ω	6000 Ω
	dokładność	1%±5 cyfr	1%±5 cyfr	1%±5 cyfr	1%±5 cyfr	1%±5 cyfr	1%±5 cyfr
Pojemność	zakres	-	1 to 1000uF	1 to 1000uF	1 to 1000uF	10 to 1000uF	-
	dokładność	-	1.0%±4 cyfr	1.0%±4 cyfr	1.0%±4 cyfr	1.9%±2 cyfr	-
Ciągłość obwodów		≤30Ω	≤30Ω	≤30Ω	≤30Ω	≤30Ω	≤30Ω
Częstotliwość		5-500 Hz	5-500 Hz	5-500 Hz	-	-	-
Wyświetlacz bezprzewodowy		Tak	-	-	-	-	-
Pomiar prawdziwej wartości skutecznej True-RMS		True-RMS	True-RMS	True-RMS	True-RMS	True-RMS	True-RMS
Podświetlenie wyświetlacza		Tak	Tak	Tak	Tak	Tak	Tak
Zatrzymanie wyniku HOLD		Tak	Tak	Tak	Tak	Tak	Tak
Pomiar wartości Min/Max/Avg		Tak	Tak	Tak	Tak	-	-
Pomiar początkowego prądu rozruchowego		Tak	Tak	Tak	Tak	-	-
Wymiary	H x W x D (mm)	280x88x50	248x85x45	248x85x45	248x85x45	232x85x45	225x65x46
	Rozwarcie szczęk / max.pojemność szczęk	34 mm / (AWG 750 MCM = 380mm²)	34 mm / (AWG 750 MCM = 380mm²)	34 mm / (AWG 750 MCM = 380mm²)	34 mm / (AWG 750 MCM = 380mm²)	32 mm / (AWG 750 MCM = 380mm²)	18 mm / (AWG 4/0 = ok. 107mm²)
	waga (g)	540	375	375	375	370	275
Kategoria bezpieczeństwa pracy		CAT III 1000 V	CAT III 1000 V	CAT III 1000 V	CAT III 1000 V	CAT III 600 V	CAT III 600 V
		CAT IV 600 V	CAT IV 600 V	CAT IV 600 V	CAT IV 600 V	CAT IV 300 V
Gwarancja		Trzyletnia	Trzyletnia	Trzyletnia	Trzyletnia	Trzyletnia	Trzyletnia

www.fluke.pl

---
