Rys. 1. Miernik MRU-20MRU-20 jest urządzeniem przeznaczonym do badania rezystancji uziemień (bez względu na ich charakter) metodą techniczną dwu i trzy biegunową z wykorzystaniem do tego celu sond pomocniczych (napięciowej i prądowej).
Miernik MRU-20 zapewnia również wykonanie pomiaru ciągłości połączeń ochronnych i wyrównawczych zgodnie z wymaganiami normy PN-EN 61557-4 - prądem 200mA, z rozdzielczością 0,01 (pomiar ten jest jednym z podstawowych pomiarów wg normy PN-HD 60364-6:2008).

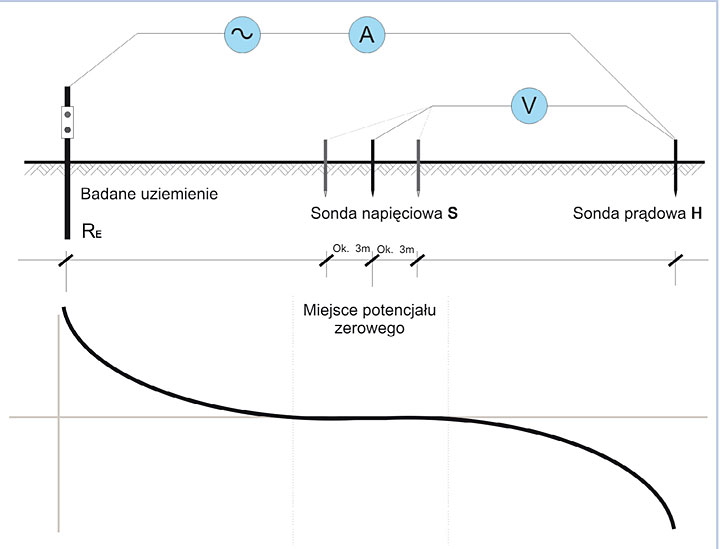

Wykorzystana w mierniku metoda techniczna (Rys. 2) polega na wymuszeniu przepływu prądu pomiarowego o częstotliwości 125 Hz dla sieci 50Hz (lub na zamówienie wersja 150Hz dla sieci 60Hz), a następnie zmierzeniu spadku napięcia na sondzie napięciowej umieszczonej w miejscu potencjału zerowego.
Rys. 2. Techniczna metoda pomiaru rezystancji uziemienia.Wszystkie funkcje miernika kontrolowane są przez mikroprocesor. Przed pomiarem sprawdza on, czy warunki panujące w badanej instalacji pozwalają na wykonanie pomiaru. Również cykl pomiarowy nadzorowany jest przez procesor. Wszelkie wyniki, informacje, ostrzeżenia i błędy pokazywane są na dużym i czytelnym wyświetlaczu ciekłokrystalicznym.
Prawidłowo przeprowadzony pomiar powinien być wykonany co najmniej trzykrotnie:
Jeśli wyniki pomiarów są do siebie bardzo zbliżone, oznacza to, iż sonda napięciowa została umieszczona prawidłowo w miejscu zerowego potencjału i pomiar jest wiarygodny.
Częstotliwość prądu 125 Hz pozwala na odseparowanie się od ewentualnych napięć zakłócających, które z reguły mają częstotliwość sieci 50 Hz lub jej harmonicznych.
Przyrząd posiada trzy podstawowe funkcje pomiarowe:
Wszystkie funkcje wybierane są poprzez ustawienie dużego obrotowego przełącznika w odpowiedniej pozycji.

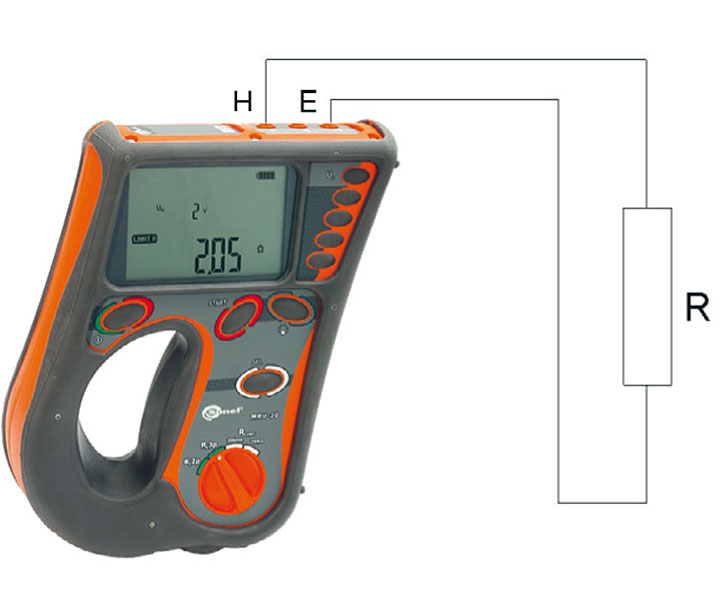

Rys. 3. Pomiar rezystancji metodą dwuprzewodową.Miernik posiada możliwość pomiaru rezystancji do 1,99 k metodą dwuprzewodową z rozdzielczością 0,01 (Rys. 3).
Zastosowany pomiar rezystancji uziemienia oparty jest na metodzie technicznej (opisanej wcześniej) z wykorzystaniem trzech elektrod: badanego uziomu i sond pomocniczych (prądowej i napięciowej). W czasie pomiaru mierzone są rezystancje elektrod pomocniczych (Rys. 4), a ich wartości są podawane wraz z ostatecznym wynikiem rezystancji uziemienia. Zakres pomiarowy wynosi do 1,99 k przy maksymalnej rozdzielczość 0,01 . Automatycznie wybierany jest jeden z czterech podzakresów pomiarowych. Przyrząd jest fabrycznie skalibrowany do oryginalnych przewodów pomiarowych.

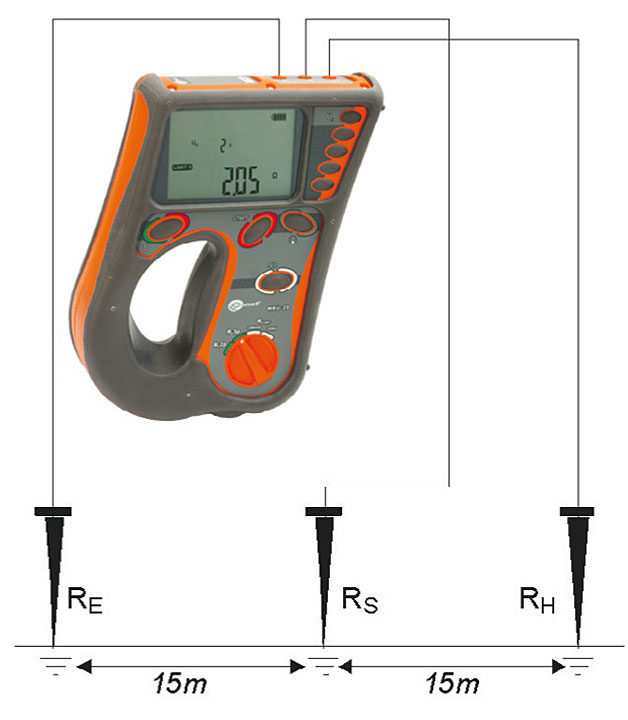

Rys. 4. Pomiar rezystancji uziemienia metodą trzybiegunową.Badanie wykonuje się tak samo jak w przypadku metody dwuprzewodowej z tą jednak różnicą, iż przewody są dołączone do wejść S i E miernika (Rys. 3). Zakres pomiarowy dla tej funkcji zawiera się od 0 do 199 z maksymalną rozdzielczością 0,01 . Autokalibracja przewodów eliminuje wpływ ich rezystancji na wynik pomiarów.
Miernik w standardzie jest wyposażony w: dwie sondy 30 cm w kształcie litery L, przewód pomiarowy o długości 2,2 m zakończony wtykami banankowymi, krokodylki, przewody pomiarowe o długości 15 m i 30 m na szpulkach, baterie. Miernik i akcesoria są dostarczane w solidnej walizce. Podobnie jak pozostałe przyrządy firmy SONEL S.A., MRU-20 objęty jest trzyletnią gwarancją z możliwością wydłużenia do 5 lat oraz posiada w zestawie certyfikat kalibracji.
