a) System analizy prądu różnicowego.Przez stosowane coraz powszechniej przemienniki częstotliwości z filtrami, generowane są często wysokie prądy upływu znajdujące się w obszarze częstotliwości taktowania tych urządzeń. Wyłącznik RCD traktuje prądy upływu oraz prądy różnicowe w jednakowy sposób, tak, że przy odpowiedniej wartości prądu różnicowego musi nastąpić wyzwolenie. Dzięki zastosowaniu DRCA 1 prądy różnicowe można analizować i selektywnie przyjrzeć się ich działaniu na wyłącznik RCD typu B. Urządzenie DRCA 1 składa się z trzech części. Przekładnik prądowy zostaje zabudowany w rozdzielnicy tam, gdzie znajduje się wyłącznik różnicowoprądowy, aby zapewnić pomiar istotnych dla niego wielkości prądów. Przekładnik zostaje podłączony do zewnętrznego elementu pomiarowego, który z kolei połączony jest poprzez USB z PC-tem lub notebookiem. Zainstalowane oprogramowanie umożliwia pełną analizę mierzonych prądów upływu. Dla sporadycznie występujących problemów z wysokimi prądami upływu, właściwym rozwiązaniem jest pomiar w dłuższym okresie.

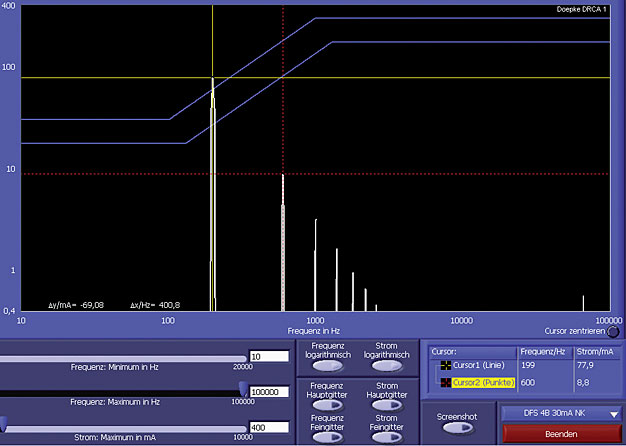

b) Przegląd progów wyzwalania wszystkich typów RCDSzeregi pomiarów można rozpoczynać według własnych potrzeb w zadanym czasie i później dokładnie badać pomierzone wartości.
Po zbadaniu prądu pozostaje niewyjaśniona kwestia jak on wpływa na RCD. Różne progi zadziałania dla wybranych częstotliwości pozwalają jedynie z trudem to ocenić. Na widmo częstotliwościowe możemy nałożyć charakterystykę wyzwalania RCD i precyzyjnie określić prawdopodobieństwo ewentualnego wyłączenia. Urządzenie samo sugeruje, który RCD będzie najbardziej optymalny w danym układzie.

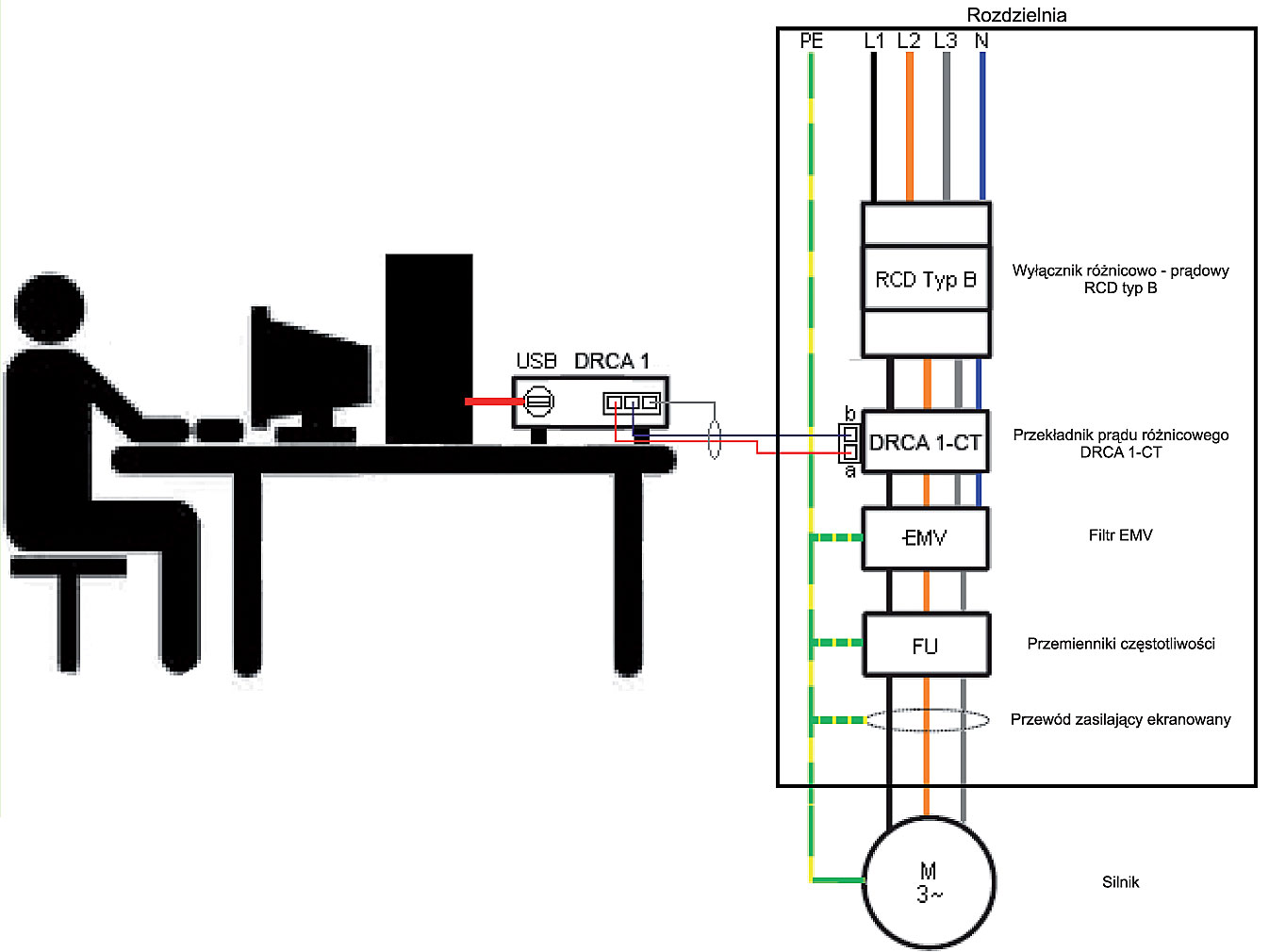

Budowa stanowiska pomiarowego z DRCA 1 w typowej rozdzielnicyPodsumowując, system pomiarowy DRCA 1 prezentuje się jako łatwe w obsłudze narzędzie do pełnej analizy prądów różnicowych.
Dokładne informacje dotyczące systemu dostępne są na stronie internetowej www.elteam. com.pl lub u doradców technicznych firmy EL-TEAM.
