System 60mm jest wykorzystywany jako podstawa dla dystrybucji energii na całym świecie dzięki jego dużym możliwościom i pełnemu bezpieczeństwu.
Wysokie oczekiwania, co do wydajności w montażu i bezpiecznej eksploatacji stają się coraz bardziej decydujące przy wyborze odpowiedniego rozwiązania dla rozdziału mocy. W Polsce wiele aplikacji nie wykorzystuje pełnych możliwości systemu rozdziału mocy 60mm.

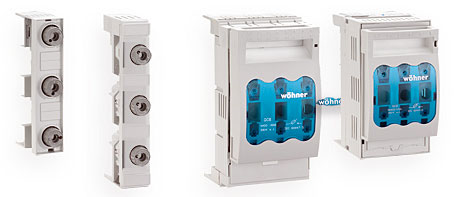

Rys 1. Porównanie wysokości systemu COMPACT 60MM ze standardowym systemem 60mmWiększości rozdzielnicom do 360 A stawia się wymagania, aby jej wymiary były jak najmniejsze.Nie jest to możliwe bez zastosowania systemu rozdziału mocy o zmniejszonych wymiarach. Dlatego też, na bazie standardowego systemu 60mm został skonstruowany system COMPACT 60MM.
System bazuje na wszystkich zaletach standardowego systemu 60mm z dodatkową zaletą – jest on mniejszy o 20% od klasycznego systemu 60mm (Rys.1).
Tak duża oszczędność miejsca dzięki użyciu systemu COMPACT 60MM otwiera nowe możliwości zastawania tego systemu, tam gdzie jest „ciasno”. System ten może być zastosowany nie tylko w rozdzielnicy, ale także jako system sterowania i zasilania bezpośrednio w urządzeniach.
System COMPACT 60MM zawiera następujące elementy dedykowane:

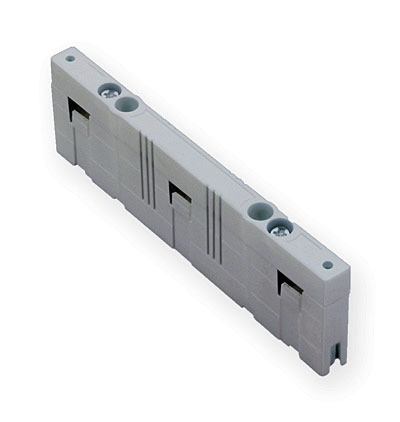

Rys.2 Izolator 3 polowy systemu COMPACT 60mm
Rys.3 Adapter do podłączenia kabli i szyn płaskich

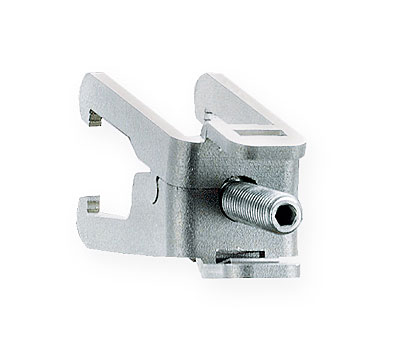

Rys.4 Zaciski do podłączenia kabli i przewodów

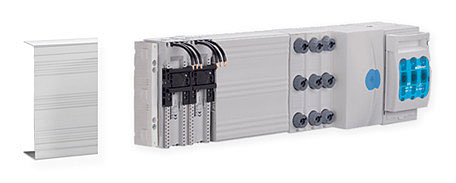

Rys.5 Osłona rezerwowa lub podłączenia kabli do 16mm²

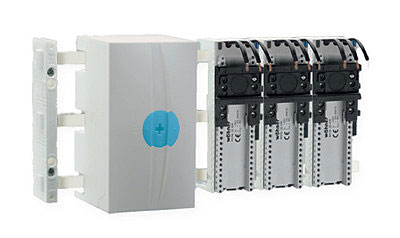

Rys.6 Adapter EQUES EasyConnectors do aparatów modułowych
Rys.7 Podstawa bezpiecznikowa 63A / D0

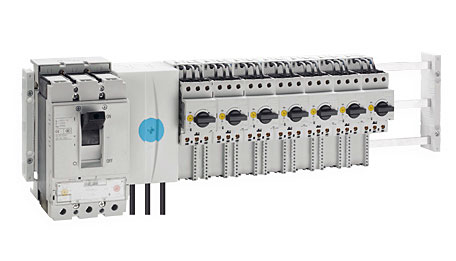

Rys. 8 Przykład montażu standardowego adaptera do wyłącznika MC2Montaż komponentów na szynach systemu COMPACT 60MM nie wymaga żadnych narzędzi i wiercenia otworów w szynach. Wystarczy zatrzaśniecie na szynach i aparat lub adapter jest już zamontowany. Dzięki temu podczas montażu aparatów wyeliminowane są nie tylko wiercenia otworów w szynach, ale także dokręcanie śrub i uchwytów mocujących, jak ma to miejsce w rozwiązaniach innych producentów. Gwarantuje to uniknięcie wielu błędów przy montażu.
Izolator 3 polowy (rys.2) nie tylko jest krótszy o 40mm od standardowego izolatora 3 polowego w systemie 60 , ale także węższy o 12mm. Całkowite wymiary jego wynoszą: szer. 8mm, wys.160mm. Izolatory mogą być stosowane do szyn 12x5 i 12x10mm (360A) i prądzie zwarciowym do Ipk 35kA.
Kolejnym elementem systemu są adaptery do podłączenia kabli (Rys.3). Adapter składa się z 2 części. Pierwsza cześć zawiera podstawę z materiału izolacyjnego oraz zaciski do podłączenia kabli. Druga część to osłona czołowa zapewniającą ochronę przed dotykiem części będących pod napięciem. Adapter umożliwia podłączenie kabli i przewodów okrągłych o przekrojach od 35 do 150mm² oraz szyn płaskich 10x20x1mm. Podłączenie kabli i przewodów może być od góry i dołu. Kolejną zaletą adapterów systemu 60mm jest możliwość podłączenia kabli i szyn bez ich przecinania, dzięki czemu jednym ciągiem można zasilić kilka mostów szynowych. Montaż adapterów na szynach systemu COMPACT 60MM nie wymaga żadnych narzędzi i wiercenia otworów w szynach.
W systemie COMPACT 60MM mogą być stasowane wszystkie zaciski do podłączenia kabli, przewodów i szyn ze standardowego systemu 60mm (Rys.4). Mogą być stosowane zarówno uniwersalne zaciski do kabli i przewodów na przekrój od 1,5mm² do 120mm². Na szczególna uwagę zasługują zaciski CRITO ProfiClip, które dają pełne bezpieczeństwo i pewność podłączenia kabli i przewodów w zakresie od 35mm² do 150mm².
Ogromna zaletą zastosowania zacisków systemu 60mm jest możliwość podłączenia kabli i przewodów bez zastosowania końcówek oczkowych, a ich podłączenie odbywa się bez użycia specjalnych narzędzi i wiercenia otworów w szynach
Niewykorzystaną przestrzeń szyn do której nic nie zamontowano i nic nie podłączono można zasłonić specjalną osłoną o długości 1100mm montowana na specjalnych podtrzymkach (Rys.5). Osłona dodatkowo może być wykorzystana do osłony przed przypadkowym dotykiem kabli i przewodów o przekroju do 16mm² podłączonych do mostu szynowego za pomocą zacisków uniwersalnych. Montaż osłony również nie wymaga dodatkowych narzędzi.
Adaptery EQUES EasyConnectors (Rys.6) montowane bezpośrednio do systemu szyn 60mm umożliwiają montaż aparatów modułowych o prądzie znamionowym do 25 do 63A. Adaptery wyposażone są w szyny TH35 które mogą być regulowane góra/dół w zależności od zamontowanej aparatury. Adapter jest wyposażony w przewody do podłączenia aparatów zamontowanych na szynie TH35. Montaż adapterów na szynach systemu COMPACT 60MM nie wymaga żadnych narzędzi i wiercenia otworów w szynach.
Podstawy bezpiecznikowe CUSTO EasyLinear przeznaczone są do zastosowania z wkładkami D0 na prąd znamionowy do 63A. Montaż adapterów na szynach systemu COMPACT 60MM nie wymaga żadnych narzędzi i wiercenia otworów w szynach (Rys.7). Podłączenie kabli może być zarówno od dołu, jaki od góry przewodem do 25mm².
Rozłączniki bezpiecznikowe NH000 (125A) montowane są bezpośrednio na systemie szyn COMPACT 60MM. Składają się z 2 części – moduł adaptera, który jest montowany bezpośrednio do szyn oraz rozłącznika bezpiecznikowego (Rys.8).
W przypadku zamontowania modułu adaptera jako rezerwa, użytkownik w dowolnym czasie może zadecydować o montażu rozłącznika lub ewentualnie innego aparatu elektrycznego. Do rozłącznika może być podłączany przewód o przekroju do 50mm² za pomocą zacisku mostkowego.
Przewód może być podłączony góra lub dół. Montaż rozłączników na szynach systemu COMPACT 60MM nie wymaga żadnych narzędzi i wiercenia otworów w szynach.
Projektując sterownice i rozdzielnice niskiego napięcia, a także system sterowania i zasilania bezpośrednio w urządzeniach, system COMPACT 60MM jest idealnym rozwiązaniem. Zapewnia on optymalnie wykorzystywaną przestrzeń dzięki czemu rozdzielnice i sterownice mogą mieć mniejsze wymiary zapewniając wymierną oszczędność kosztów.
