Fot. 1 Wyłączniki kompaktowe firmy ChintChint to czołowy producent aparatów elektrycznych na rynku azjatyckim. Aparaty tej firmy posiadają szereg certyfikatów wiodących na świecie laboratoriów certyfikujących. Dbałość o wysoką jakość produktów zapewnia ścisła kontrola dostaw surowców oraz produkcji na każdym etapie jego wytworzenia. Wyłączniki kompaktowe, jak i wiele innych produktów firmy Chint spełnia dyrektywę 2002/95/CE dotyczącą ograniczenia stosowania szkodliwych substancji w niektórych produktach elektrycznych i elektronicznych RoHS (Restriction of Hazarduos Substances). Aparaty te są zgodne z normą wyłącznikową IEC/EN 60947-2. Przed wprowadzeniem tych aparatów na rynek polski, Chint Poland zleciła testy sprawdzające w Instytucie Elektrotechniki w Warszawie. Badania zostały zakończone pozytywnymi wynikami a rezultaty dostępne są na stronie internetowej www.chintpoland.pl.
Zakres prądów znamionowych oferowanych wyłączników mieści się w przedziale 16 – 1250 A.
Funkcją zabezpieczeń jest ochrona przed skutkami prądów zwarciowych oraz przeciążeniowych. Ze względu na rodzaj wyzwalacza oferta obejmuje wyłączniki z wyzwalaczem termomagnetycznym NM8, elektronicznym NM8S oraz magnetycznym NM8M. Wszystkie typy wyłączników serii NM8 oferowane są w trzech lub sześciu rozmiarach w zależności od prądów znamionowych oraz typu wyzwalacza.
| Parametr wyłączników typu NM8 i NM8S* | Zakres parametru | Uwagi |
| Prąd znamionowy In | AC: 16 A – 1250 A DC: 16 A - 500 A | wg IEC60947-2 wg EN60947-2 |
| Napięcie znamionowe Izolacji U | 750 V | |
| Napięcie znamionowe udarowe Uimp | 8 kV | |
| Napięcie znamionowe pracy | AC (50/60 Hz): 690 V DC: 500 V | |
| Prąd zwarciowy wyłączalny graniczny Icu (RMS) | do 150 kA | Dla poszczególnych napięć wg Katalogu |
Zakres nastaw prądu znamionowego (In) wyłącznika w zależności od typu wyzwalacza przedstawia poniższe zestawienie.
Wyłącznik z wyzwalaczem magnetycznym
- Zakres nastaw wyzwalacza termicznego: 0,8-1,0 In
- Zakres nastaw wyzwalacza magnetycznego: 5,0-10,0 In
Wyłącznik z wyzwalaczem elektronicznym
Zakres nastaw wyzwalacza termicznego: 0,4 – 1,0 In
Zakres nastaw wyzwalacza magnetycznego: 1,5-12,0 In.

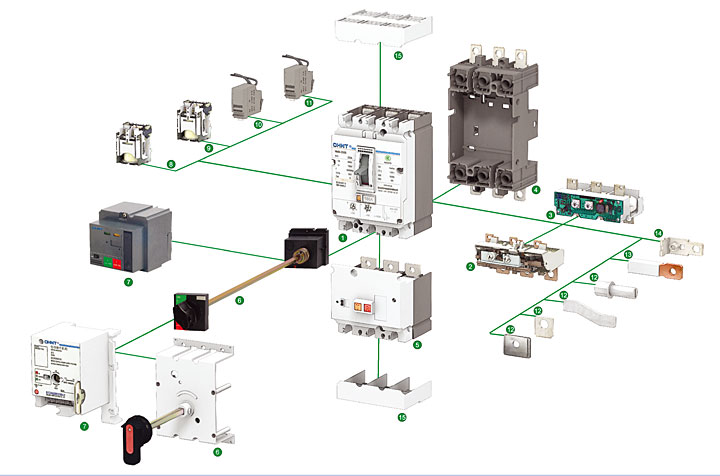

Rys. 1 Wyłącznik NM8 wraz z akcesoriamiPozycja montażu wyłączników firmy Chint jest dopuszczalna we wszystkich płaszczyznach za pomocą śrub do płyt montażowych oraz szyn, specjalny adapter umożliwia montaż na szynie TH-35 ( dla wyłączników NM8(S)-125,250 w wersji stacjonarnej). Wyłączniki kompaktowe firmy Chint produkowane są zarówno w wersji stacjonarnej jak i wtykowej. Zaletą wyłączników serii NM8(S) jest możliwość zarówno dolnego jak i górnego podłączenia zasilania. Oferta firmy Chint Poland zawiera również bardzo szeroki zakres akcesoriów zewnętrznych, jak i wewnętrznych do oferowanych wyłączników (rys. 1):
- Rączki obrotowe mocowane na wyłączniku oraz wydłużone do montażu na drzwiach rozdzielnicy (5),
- Napędy silnikowe umożliwiające ręczne lub zdalne załączenie lub wyłączenie wyłącznika. Posiadają one wskaźniki stanu położenia aparatu (6),
- Blokada na kłódkę umożliwiającą za pomocą do trzech kłódek blokadę wyłącznika w pozycji wyłączonej (13),
- Osłony zacisków (15, 16),
- Podstawy wtykowe (4),
- Adapter do szyny TH-35 (16),
- Zaciski przyłączeniowe (11, 12),
- Wyzwalacze napięciowe (8),
- Wyzwalacze podnapięciowe (7),
- Styki pomocnicze (lewe, środkowe oraz prawe) (10),
- Styki alarmowe (9),
- Blokady mechaniczne (18),
- Zaciski umożliwiające podłączenie bezpośrednie kabli do wyłącznika (17).

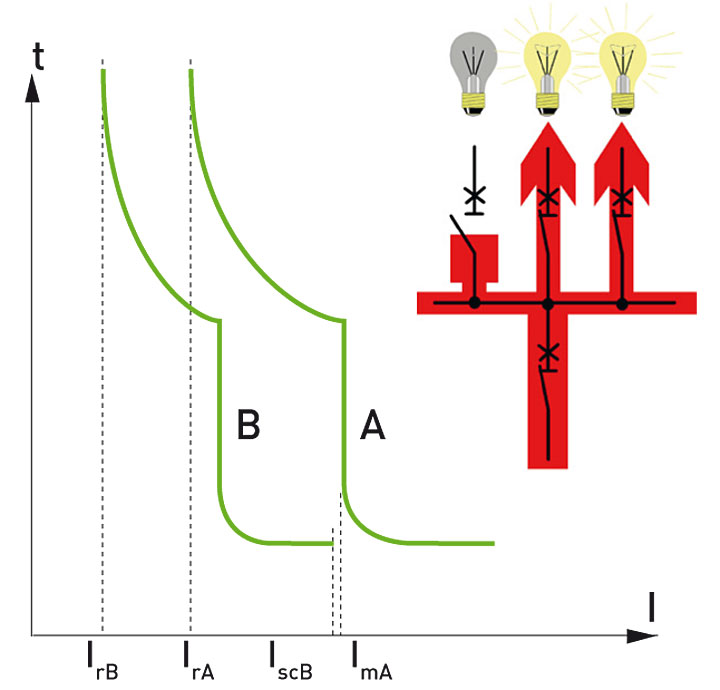

Rys. 2 Realizacja układu selektywnegoZa pomocą wyłączników firmy Chint możliwe jest realizowanie układów selektywnych. Selektywność jest realizowana za pomocą odpowiednio dobranych charakterystyk zabezpieczeń wyłączników. Wystąpienie warunków przeciążeniowych w jakimkolwiek punkcie instalacji elektrycznej jest natychmiast wykrywane przez najbliższe urządzenie zabezpieczające umiejscowione powyżej tego punktu. Podczas gdy cała reszta odbiorników oraz innych urządzeń zabezpieczających pozostaje bez zmian i zapewnia ciągłość zasilania w pozostałych liniach instalacji.
Na rys. 2 pokazano przykład układu przy użyciu wyłącznika (A) NM8-250 100 A wraz z wyłącznikiem (B) NB1-63 32 A dającym pełną selektywność układu, co pokazują załączone charakterystyki.

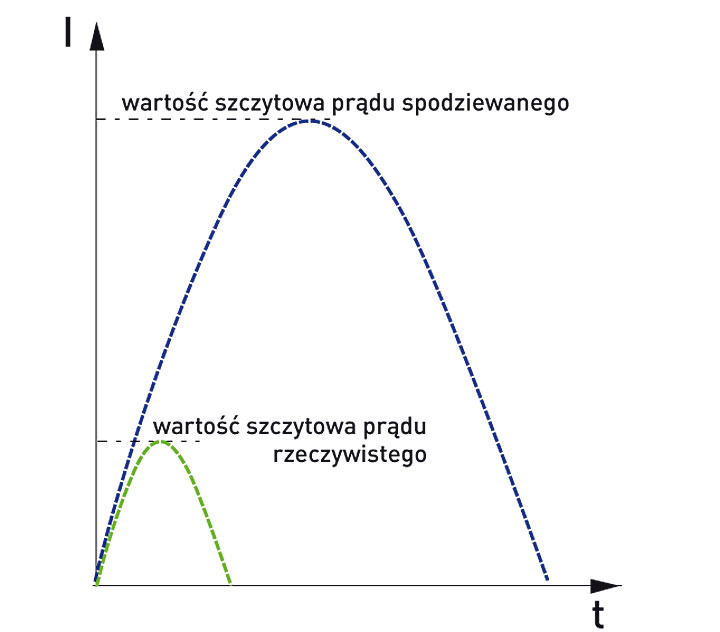

Rys. 3 Charakterystyka ograniczania prąduDzięki zdolności ograniczania prądu za pomocą wyłączników firmy Chint można realizować układy kaskadowe. Umożliwia to instalowanie, w niższej części obwodu, wyłączników o niższej zdolności zwarciowej (tańsze wyłączniki) w danym punkcie obwodu, a zastosowany w wyższej części obwodu NM8(S) spełnia rolę ograniczenia prądu zwarciowego.
W momencie wystąpienia zwarcia wyłącznik potrafi ograniczyć I2t w czasie wystarczająco krótkim, aby ograniczyć prądy zwarciowe mogące wystąpić w obwodach za wyłącznikiem. Wyjątkowa zdolność ograniczania prądów wyłącznika NM8 uzyskana została dzięki zastosowaniu styków obrotowych dwupunktowych co charakteryzuje się bardzo szybkim odrzutem styku i pojawieniem się dwóch łuków elektrycznych szeregowych bardzo szybko narastających. Cecha ta:
- umożliwia znaczne ograniczenie energii zwarcia i poprawia w ten sposób parametr Ics=100% cu,
- znacznie obniża wzrost temperatury i przedłuża w ten sposób żywotność kabli
- znacznie zmniejsza moc wydzielanej energii ograniczając siły działające na styki i szyny,
- zmniejsza zakłócenia aparatów zamontowanych w pobliżu.
Ryszard Świetlicki
Autor jest dyrektorem technicznym firmy Chint Poland
