Fot. 1. Wyłącznik silnikowy PKZM01.Odpowiedzią na zapotrzebowanie rynku jest wprowadzenie do oferty wyłącznika silnikowego PKZM01 z napędem przyciskowym (fot. 1). Stosowany jest on najczęściej w małych maszynach i urządzeniach, takich jak piły, obrabiarki, betoniarki lub inne proste maszyny, w których preferowana jest obsługa poprzez naciśnięcie (fot. 2 - 4). Idealnym miejscem na wykorzystanie tego aparatu są również realizacje, w których potrzebne jest stosowanie obudowy do wyłącznika. Wyłączniki silnikowe są elementami do łączenia, ochrony i rozdzielania obwodów prądowych przede wszystkim obciążeń z silnikami elektrycznymi. Jednocześnie zabezpieczają te silniki przed zniszczeniem w następstwie zablokowanego rozruchu, przeciążenia, zwarcia czy braku jednej fazy w sieciach trójfazowych. Wyposażone są w termiczny wyzwalacz do ochrony uzwojenia silnika (zabezpieczenie przeciążeniowe) i wyzwalacz elektromagnetyczny (zabezpieczenie zwarciowe).
Fot. 2. Maszyny piekarnicze.
Fot. 3. Betoniarki.
Fot. 4. Piły.Urządzenia (silniki) oraz przewody doprowadzające są zabezpieczone przy pomocy wyzwalaczy zwarciowych ustawionych na stałe na 14 × Iu. Same wyłączniki przystosowane są do pracy w określonych zakresach prądów znamionowych, dlatego na aparatach zostało umieszczone pokrętło, na którym należy ustawić wartość prądu znamionowego silnika. Zapewniony jest również rozruch silników we wszystkich rodzajach pracy, dlatego nie ma potrzeby ustawienia prądu większego niż prąd znamionowy silnika, co dość często jest stosowane przez elektryków.
Wyłączniki PKZM01 dostępne są na prądy znamionowe od 0,16 do 25 A, a przedział ten został podzielony na 14 zakresów.
W obwodach z większymi prądami roboczymi można wykorzystać aparat z pokrętłem PKZM0 (do 32 A) lub PKZ4 (do 65 A).
Do wyłączników silnikowych PKZM01 przygotowana zostały pełna oferta akcesoriów dodatkowych (fot. 5), takich jak:
- wyzwalacz zanikowy,
- wyzwalacz wzrostowy,
- styki pomocnicze,
- wskaźnik wyzwolenia.
Wszystkie wymienione akcesoria dostępne dla tego wyłącznika są wspólne dla pozostałych aparatów PKZ0 i PKZ4.
Szereg akcesoriów dostępnych dla wyłączników PKZM01 takich, jak np. obudowy o stopniu ochrony IP65 z przyciskiem grzybkowym (fot. 6), ułatwia stosowanie wyłączników PKZM01 zależnie od wymagań stawianych przez użytkownika. Tego typu wykonanie pozwala na szybkie i tanie zrealizowanie wyłącznika bezpieczeństwa w maszynach, np. betoniarkach, czy piłach, ale często również stosowany jest w miejscach gdzie panują trudne warunki klimatyczne, np. szklarnie. Ze względu na rodzaj napędu nie ma konieczności dobudowywania do aparatu dodatkowych wyzwalaczy zanikowych lub wzrostowych (tak jak ma to miejsce w przypadku aparatu z pokrętłem – PKZM0), a napęd mechaniczny gwarantuje poprawność działania i eliminuje możliwość pojawienia się błędów łączeniowych. Wymiary wyłączników (fot. 7) zostały dopasowane szerokością do wymiarów styczników o tych samych prądach znamionowych, tak aby zestaw do rozruchu bezpośredniego zajmował jak najmniej miejsca.

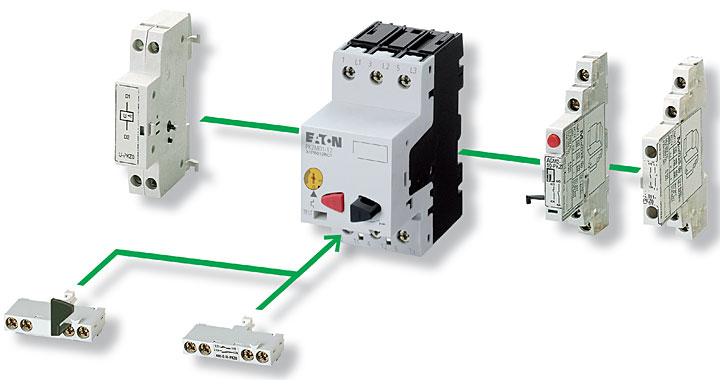

Fot. 5. Akcesoria dodatkowe do wyłącznika.

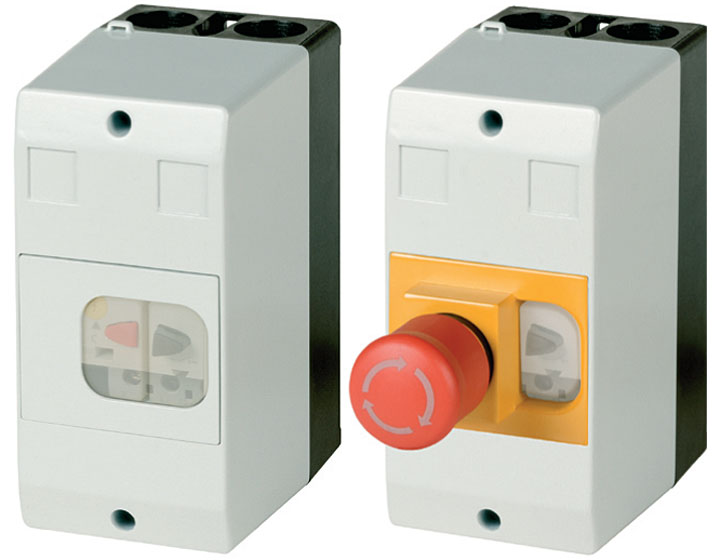

Fot. 6. Obudowa o stopniu ochrony IP 5.

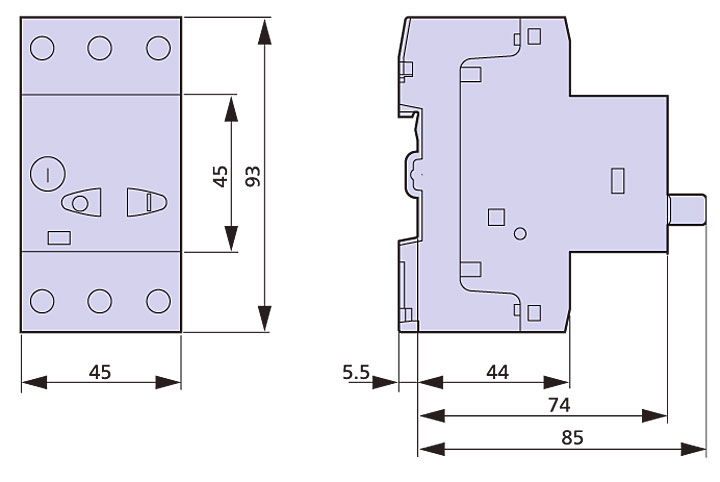

Fot. 7. Wymiary wyłącznika PKZM01.
Fot. 8. certyfikaty dla wyłącznika PKZM01.Wyłączniki PKZM01 posiadają zdolność wyłączania bardzo dużych prądów zwarciowych do 50 kA, dzięki czemu mogą być stosowane bez odbezpieczenia.
Prosta konstrukcja i atrakcyjna cena sprawiają, że wyłączniki PKZM01 to najlepszy wybór dla elektryków wykorzystujących je do zabezpieczania silników w maszynach i urządzeniach. Jednocześnie bogate wyposażenie dodatkowe ułatwia prostą realizację funkcji zamierzonych przez projektanta układu. O najwyższej jakości wyłączników silnikowych PKZM01 świadczą również dopuszczenia przyznane przez wiele towarzystw klasyfikacyjnych (fot. 8).
Mariusz Tomaszewski
Eaton Electric Sp. z o.o.
