Nowa seria wyłączników Unibis pozwala zredukować ilość miejsca zajmowanego przez wyłączniki nawet do 50%. Dzięki temu możliwe jest zastosowanie mniejszej skrzynki lub rozdzielnicy, ograniczenie miejsca potrzebnego na zabudowę oraz obniżenie kosztów instalacji. Jest to także przydatne rozwiązanie w przypadku modernizacji i rozbudowy już działających systemów, gdy występują problemy z rezerwą.

Obecnie na rynku funkcjonuje cała gama wyłączników nadprądowych, dla których stosunek liczby biegunów do liczby modułów jest równy jeden. Tak więc wyłączniki 1-biegunowe mają szerokość jednego modułu, 2-biegunowe - 2 modułów i tak dalej.

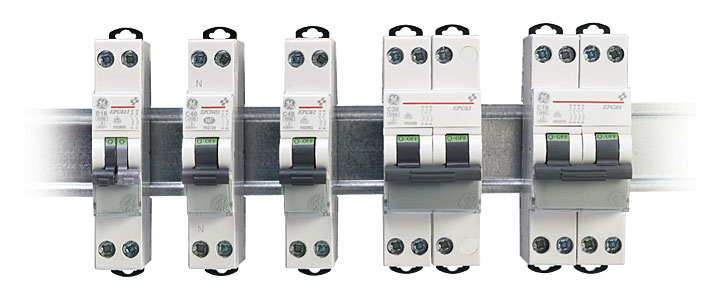

GE Energy od kilku lat prowadziła badania nad nową koncepcją wyłączników, o zredukowanej szerokości, które pozwoliłyby zaoszczędzić zajmowane miejsce. Efektem tych prac jest opatentowana, nowatorska seria wyłączników UNIBIS oferowana w różnych konfiguracjach biegunowych (fot. 1).

Własności

Najbardziej przełomowym rozwiązaniem z całej serii UNIBIS jest wyłącznik EPC 611, czyli dwa niezależne bieguny 1P+1P w jednomodułowej obudowie (fot. 2). Każdy z nich posiada oddzielną dźwignię załączającą, zaciski podłączeniowe, wyzwalacze itd.

24 sztuki tradycyjnych wyłączników 1P zajmują w skrzynce 2 rzędy po 12 modułów. Zastępując je wyłącznikami 1P+1P potrzebujemy tylko 12 sztuk, które mieszczą się w skrzynce jednorzędowej.

Zredukowanie szerokości wyłącznika o połowę było niesamowitym wyzwaniem dla działu technologii GE. Jak pomieścić dwa razy więcej elementów w tak malej obudowie przy zachowaniu wszystkich parametrów elektrycznych, zgodnie z normami EN 60898-1?

Po wielu miesiącach prac konstrukcyjnych i testów zwarciowych okazało się, że najbardziej optymalnym rozwiązaniem będzie umieszczenie wyzwalaczy zwarciowych i przeciążeniowych po przeciwległych stronach obudowy. Bardzo ważnym elementem wyłącznika jest komora, w której łuk elektryczny powstały przy wyłączaniu prądu zwarciowego jest dzielony na mniejsze i w efekcie ulega zgaszeniu.

Stopień kompresji wewnętrznych komponentów musiał być tak duży, aby starczyło miejsca na 2 komory, które wymiarami zbliżone są to tych jak w standardowych wyłącznikach.

Kolejnymi wyłącznikami UNIBIS pozwalającymi na minimalizację gabarytów rozdzielnicy są konfiguracje biegunowe 1P+N i 2P w obudowie o szerokości jednego modułu. Wykonanie 1P+N jest przeznaczone do zabezpieczania w sieci typu TT (rozłączalny tor N). Jest to najpopularniejsze zabezpieczenie w kilku krajach Unii Europejskiej (Francja, Włochy, Belgia), w Polsce także stosowane coraz częściej w budownictwie mieszkaniowym.

Uzupełnieniem oferty są wyłączniki 3P i 4P zajmujące tylko 2 moduły szerokości każdy.

Dane techniczne

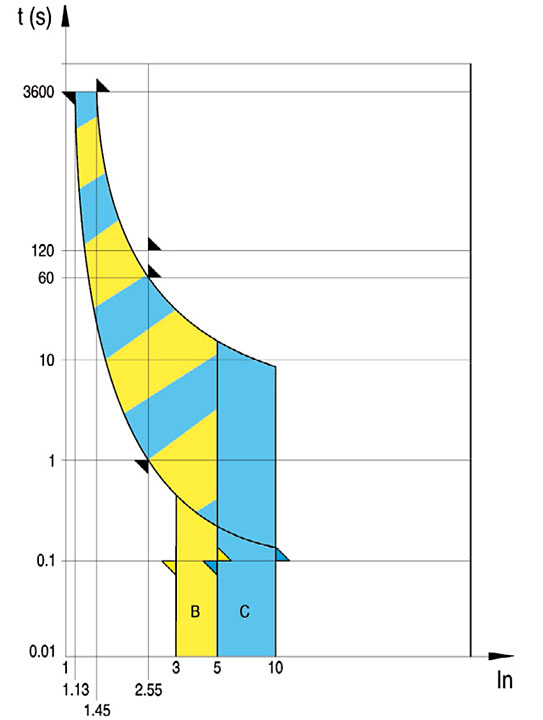

Wyłączniki nadprądowe UNIBIS o nazwie serii EPC 61N, EPC 60 oferowane są na prądy znamionowe od 2 do 40 A. Seria EPC 611 o konfiguracji biegunowej 1P+1P dostępna jest od 2 do 20 A w wykonaniach z takimi samymi wartościami prądowymi (np. B16+B16 lub C4+C4). Obciążalność zwarciowa wszystkich wykonań biegunowych to 6 kA (wg EN 60 898-1) i 10 kA (wg EN 60 947-2), charakterystyki wyzwalania: B oraz C (rys. 1). Aparaty mają dużą trwałość mechaniczną i łączeniową - odpowiednio: 20 tys. i 10 tys. operacji.

UNIBIS posiada cały szereg certyfikatów, m.in. CEBEC, KEMA, VDE, a także dopuszczenia morskie i kolejowe oraz Znak CE.

Instalacja

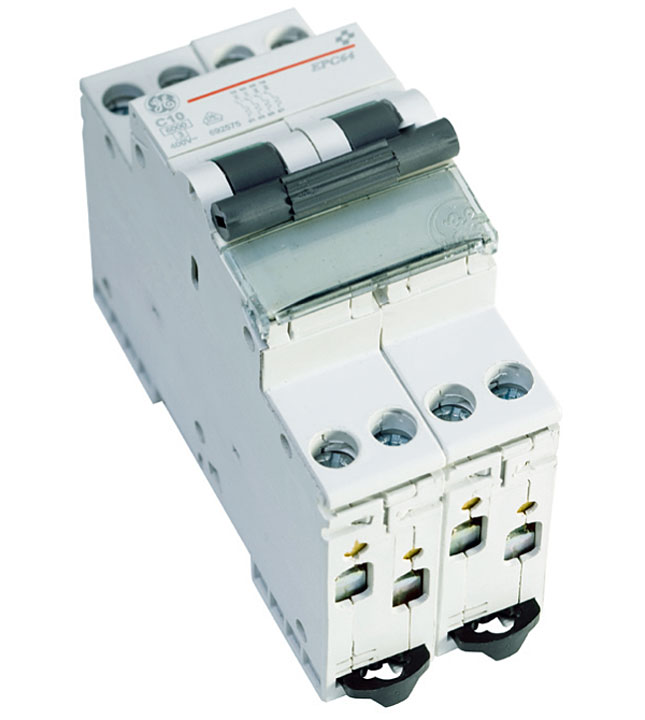

Zaciski podłączeniowe wszystkich wyłączników UNIBIS są w wykonaniu tzw. „bezpiecznym” (fot. 3). Posiadają blokadę uniemożliwiającą wprowadzenie przewodu za zacisk, co może się zdarzyć przy podłączaniu w trudno dostępnych miejscach. Są przystosowane do mocowania przewodów o przekroju do 16 mm². Maksymalny moment dociskowy śruby to 3 Nm.

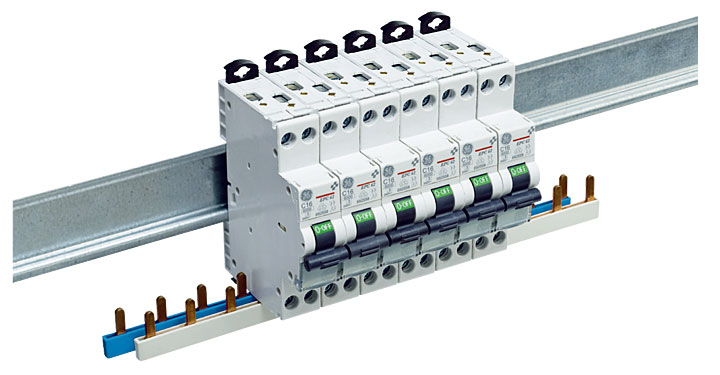

Opracowany został także specjalny system szyn zbiorczych w celu prostego i szybkiego łączenia zacisków do kilkunastu wyłączników (fot. 4).

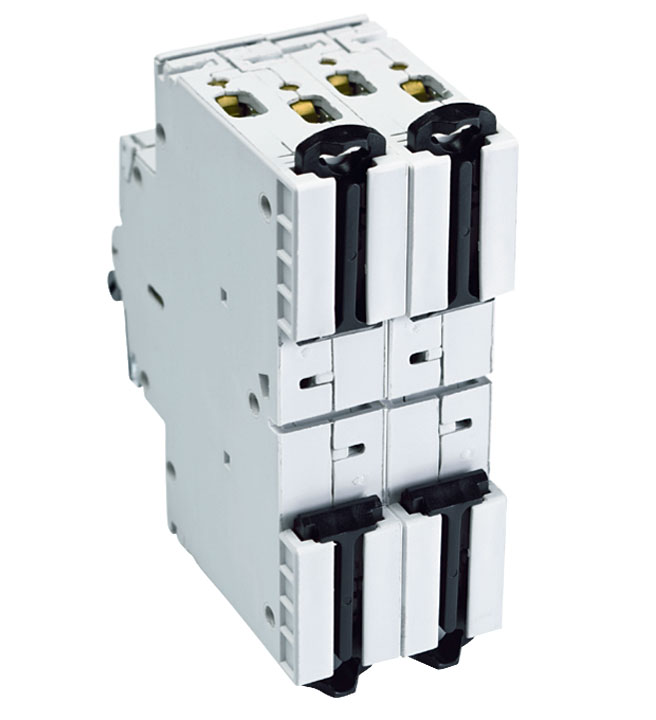

Kolejnym udogodnieniem jest specjalny system mocowania wyłączników na szynie TH (fot. 5). Podwójny system zatrzasków (góra, dół) ułatwia ich montaż i demontaż nawet, gdy ich zaciski podłączone są szyną zbiorczą.

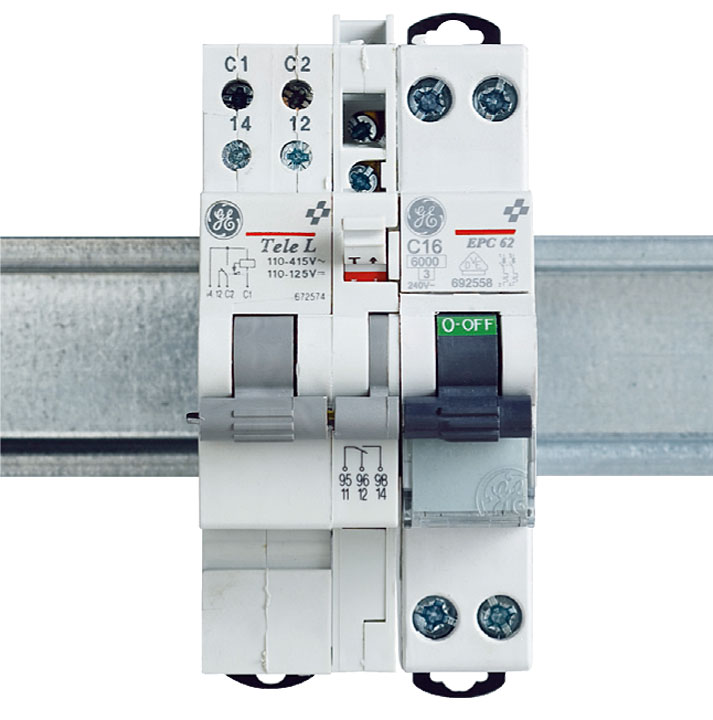

Wyłączniki UNIBIS mogą współpracować ze stykami pomocniczymi typu „CA Unibis”. Oprócz monitorowania stanu pracy i sygnalizacji wyzwolenia pełnią one także funkcję interfejsu pomiędzy wyłącznikiem i pozostałymi elementami wyposażenie dodatkowego tj. wyzwalacze, zdalne napędy (fot. 6). Wszystkie wyłączniki posiadają okienka opisowe pod dźwigniami.

Zastosowanie

Głównym obszarem zastosowania wyłączników UNIBIS jest budownictwo mieszkaniowe i komercyjne. Wprowadzenie wyłączników o szerokości mniejszej o połowę w porównaniu do tradycyjnego wykonania pozwoli zredukować gabaryty skrzynki instalacyjnej lub rozdzielnicy nawet o 50%. Wpływa to bezpośrednio na obniżenie kosztów całej instalacji oraz ograniczenie miejsca potrzebnego na zabudowę. Jest to bardzo ważnym atutem szczególnie tam, gdzie go brakuje.

Wyłączniki UNIBIS sprawdzają się również w przypadku modernizacji lub rozbudowy istniejącej instalacji.

Pozwalają na przykład zwiększyć liczbę biegunów i zabezpieczyć nowo dodany odbiór w sytuacji, kiedy w skrzynce brakuje rezerwowego miejsca. Wystarczy wymienić jeden z zainstalowanych wyłączników 1P na Unibis 1P+1P.

Oprócz sektora budowlanego, wyłączniki UNIBIS są także idealnym rozwiązaniem dla firm typu OEM - producentów maszyn i urządzeń, a także producentów rozdzielnic.

Paweł Bigda
GE Energy

---
