Wyłączniki powietrzne NA1 firmy Chint to seria aparatów niskiego napięcia, wprowadzona przez firmę Chint Poland na rynek polski.

Chint jest czołowym producentem aparatów elektrycznych na rynku azjatyckim. Aparaty tego koncernu posiadają szereg certyfikatów wiodących na świecie laboratoriów certyfikujących. Dbałość o wysoką jakość produktów zapewnia ścisła kontrola produkcji na każdym etapie wytwarzania. Temu procesowi towarzyszy również kontrola dostaw surowców. Wiele produktów firmy Chint spełnia dyrektywę 2002/95/CE dotyczącą ograniczenia stosowania szkodliwych substancji w niektórych produktach elektrycznych i elektronicznych RoHS (Restriction of Hazarduos Substances). Wyłączniki firmy Chint, oferowane przez firmę Chint Poland na rynek polski, spełniają tą dyrektywę, co w znacznym stopniu polepsza warunki ich recyklingu.

Wyłączniki NA1 są zgodne z normą wyłącznikową IEC/EN 60947-2. Przed wprowadzeniem tych aparatów na rynek polski, firma Chint Poland zleciła testy sprawdzające w Instytucie Elektrotechniki w Warszawie. Badania zostały zakończone pozytywnymi wynikami, a rezultaty dostępne są na stronie internetowej www.chintpoland.pl. Wyłączniki powietrzne serii NA1 znajdują zastosowanie w sieciach prądu przemiennego 50 Hz/60 Hz przy napięciu znamionowym 400 V i 690 V oraz prądach znamionowych do 6300 A. Są wykorzystywane do rozdziału energii i ochrony instalacji oraz urządzeń przed skutkami przeciążeń, zwarć, zbyt niskim napięciem oraz doziemieniami w jednej fazie. Dzięki inteligencji modułów zabezpieczeniowych i możliwości dokonywania nastaw w szerokim zakresie wyłączniki NA1 poprawiają pewność zasilania i pomagają uniknąć niepotrzebnych przerw w dostawach prądu. Tabela 1 przedstawia 5 rozmiarów wyłączników NA1 wraz z zakresem prądów znamionowych.

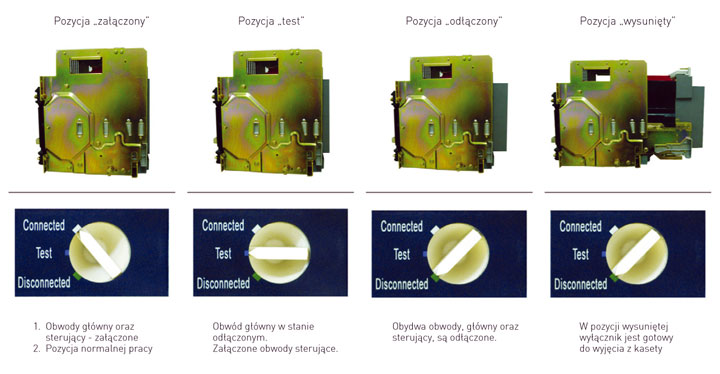

Wszystkie rozmiary wyłączników powietrznych NA1 produkowane są zarówno w wersji stacjonarnej jak i wysuwnej z trzema lub czterema biegunami. Wersja wysuwna wyłącznika posiada niezawodny mechanizm wysuwu/wsuwu wyłącznika. Operację tą dokonuje się za pomocą łamanej korby, która przechowywana jest w specjalnie dla tego celu zaprojektowanym gnieździe w obudowie kasety. Każda pozycja wyłącznika jest jednoznacznie sygnalizowana przez odpowiedni wskaźnik położenia. Wyłączniki NA1 firmy Chint posiadają szeroką gamę akcesoriów pozwalającą użytkownikowi na optymalne konfigurowanie wyłącznika dla własnych potrzeb.

Symbol wyłącznika	NA1-1000	NA1-2000	NA1-3200, 4000	NA1-6300
Prąd znamionowy	200 – 1000 A	630 – 2000 A	2000 – 4000 A	4000 – 6300 A

Na listę akcesoriów składają się:
„„• Wyzwalacz podnapięciowy. W przypadku gdy na zaciskach wyzwalacza brak jest napięcia sterującego nie pozwala on załączyć wyłącznika. Dostępny w wersji bezzwłocznej oraz z nastawianym opóźnieniem. Dostępne czasy opóźnienia: 0,1 s, 2 s, 3 s, 4 s, 5 s, 6 s, 7 s dla NA1-1000 oraz: 1 s, 3 s, 5 s dla NA1-2000, 3200, 4000 oraz 6300. W czasie krótszym niż 0,5 nastawionego opóźnienia, wyłącznik nie zadziała gdy napięcie sterujące powróci oraz będzie większe niż 85% Ue. •„„ Wyzwalacz wyłączający. Wykorzystywany do zdalnego wyłączania aparatu.
•„„ Wyzwalacz załączający. Umożliwia zdalne załączanie aparatu jeśli sprężyna napędu wyłącznika została wcześniej naciągnięta.
•„„ Napęd elektryczny sprężyny. Dzięki napędowi elektrycznemu napinającemu sprężynę oraz jego automatycznemu działaniu możliwe jest bardzo szybkie załączenie wyłącznika po wcześniejszym jego wyłączeniu.
•„„ Styki pomocnicze. Standardowo 4NO (normalnie otwarte) lub 4NC (normalnie zamknięte) oraz wersja 6NC (normalnie zamknięte)
•„„ Kołnierz na drzwi rozdzielnicy. Instalowany na drzwiach rozdzielnicy w celu uszczelnienia pozwala na uzyskanie stopnia ochrony IP40.
•„„ Osłony międzybiegunowe. Instalowane pomiędzy szynami torów prądowych zapewniają wyższą ich izolację.
•„„ Blokada przycisków wyłącznika. Za pomocą tej blokady możliwe jest zablokowanie przycisków załączania i wyłączania aparatu za pomocą kłódki.
•„„ Przezroczysta osłona panelu dla wyłącznika NA1-2000. Zainstalowana na kołnierzu drzwi zapewnia stopień ochrony IP54. Osłona tego typu może być stosowana w przypadku wyłącznika stacjonarnego, jak i jego wersji wysuwnej.
•„„ Blokada za pomocą kłódki. Tego typu blokada stanowi zabezpieczenie wyłącznika typu wysuwnego przed wsunięciem do kasety. Uniemożliwia wsunięcie aparatu do pozycji „Test” lub „Podłączony”.
•„„ Blokada z kluczykiem. Pozwala na zabezpieczenie wyłącznika w pozycji „Wyłączony”.
•„„ Blokada mechaniczna z linkami. Pozwala na zrealizowanie blokady pomiędzy dwoma wyłącznikami zamontowanymi względem siebie poziomo lub pionowo.
•„„ Blokada mechaniczna z prętami. Za pomocą tej blokady możliwe jest zrealizowanie blokady pomiędzy trzema wyłącznikami zamocowanymi względem siebie pionowo.
•„„ Zabezpieczenie przed wsunięciem niewłaściwego wyłącznika do kasety.

Szczegóły i parametry wymienionych akcesoriów dostępne są z opisami w katalogu produktów, który dostępny jest w języku polskim, do pobrania na stronie www.chintpoland.pl.

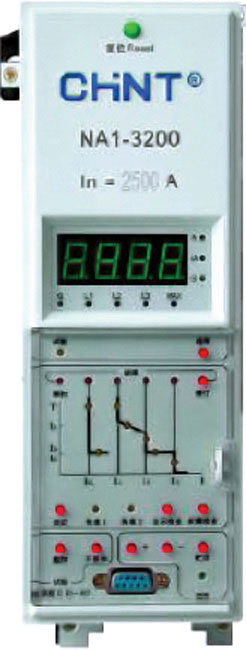

Jednym z podstawowych elementów wyłączników NA1 jest przyjazny w obsłudze, czytelny, elektroniczny moduł zabezpieczeniowy. Umożliwia on zabezpieczenie źródła zasilania oraz zabezpieczenie instalacji elektrycznej przed skutkami przeciążenia, zwarcia oraz doziemienia. Moduł zbudowany jest w oparciu o nowoczesny i wydajny procesor cyfrowy. Zapewnia duże możliwości i pewne zadziałanie w czasie rzeczywistym, oferuje wiele funkcji zabezpieczeniowych oraz pomocniczych.

Główne funkcje podstawowego modułu zabezpieczeniowego
•„„ Zabezpieczenie przeciążeniowe z charakterystyką odwrotnie zależną o prądu.
•„„ Zabezpieczenie zwarciowe zwłoczne z charakterystyką odwrotnie zależną od prądu bądź z czasem stałym.
•„„ Zabezpieczenie zwarciowe bezzwłoczne.
•„„ Zabezpieczenie ziemnozwarciowe jednofazowe z czasem stałym.
•„„ Zabezpieczenie przewodu neutralnego N.
•„„ Wykrywanie asymetrii prądów z powodu zaniku fazy lub innych przyczyn.
•„„ Monitorowanie obciążeń.
•„„ Odczytywanie nastaw zabezpieczeń oraz przywołanie przyczyn zadziałania modułu zabezpieczeniowego,
•„„ Ustawianie parametrów (nastaw). Nastawy, które mogą być modyfikowane z panelu modułu: nastawa prądu monitora obciążenia, nastawa prądu zabezpieczenia przewodu neutralnego N, nastawy prądu i czasu zabezpieczenia ziemnozwarciowego jednofazowego, nastawy prądów i czasów zabezpieczeń: przeciążeniowego i zwarciowego zwłocznego oraz nastawa prądu zabezpieczenia zwarciowego bezzwłocznego.
•„„ Test zadziałania. Funkcja ta umożliwia symulowane wyzwolenie modułu zabezpieczeniowego i wyłącznika w odniesieniu do ustawionych wcześniej parametrów (nastaw) charakterystyki czasowo-prądowej. Po zadziałaniu wyłącznika możliwe jest odczytanie czasu reakcji i wartości prądu.

Oprócz wyżej wymienionych funkcji moduły zabezpieczeniowe wyłącznika NA1 posiadają szereg opcjonalnych funkcji takich jak: monitorowanie obciążenia, zadziałanie podczas załączenia na zwarcie oraz zabezpieczenie nadrzędne, alarm.

Ryszard Świetlicki
Autor jest dyrektorem technicznym firmy Chint Poland

---
