Rys.1 mRB6 - wyłącznik nadprądowy z modułem różnicowoprądowym dla instalacji 3-fazowych.Z tego powodu wyłączniki kombinowane mRB6 wyposażone są w człon różnicowoprądowy typu A, który w odróżnieniu od typu AC, czuły jest nie tylko na sinusoidalne prądy różnicowe, ale poprawnie reaguje także na prądy wyprostowane pulsacyjne. Prądy o takim kształcie mogą być pobierane z sieci przez urządzenia typu komputery, zasilacze UPS, lampy energooszczędne, regulatory temperatury i oświetlenia. W takiej sytuacji prąd różnicowy ma podobny kształt, co niekorzystnie wpływa na pracę wyłączników różnicowoprądowych typu AC.
Serię mRB6 (rys. 1) wyróżnia szereg zalet, dzięki którym stanowi ona odpowiedź na rosnące wymagania stawiane zabezpieczeniom współczesnych instalacji elektrycznych. Wyłączniki dostępne są w szerokiej gamie charakterystyk, a dzięki możliwości dobudowy styków pomocniczych oraz optycznym wskaźnikom zadziałania zapewniają duże możliwości sygnalizacji stanu pracy.
W zakresie jednofazowych wyłączników kombinowanych firma Eaton Moeller oferuje dwie serie aparatów, są to: CKN6 – o wytrzymałości zwarciowej 6 kA oraz PKNM – o wytrzymałości 10 kA. Elektroinstalatorzy oraz projektanci instalacji elektrycznych sięgają po nie najczęściej w sytuacjach, gdy należy wydzielić w instalacji obwód dedykowany np. dla sieci komputerowej, obwodów w łazience, kotłowni czy saunie. Podobne zastosowanie mają wyłączniki kombinowane 3+N-biegunowe mRB6 o wytrzymałości zwarciowej 6 kA. Zakres prądów znamionowych od 6 do 16 A i charakterystyk wyzwalania: B, C , D pozwala na indywidualne dopasowanie aparatów do danej aplikacji.

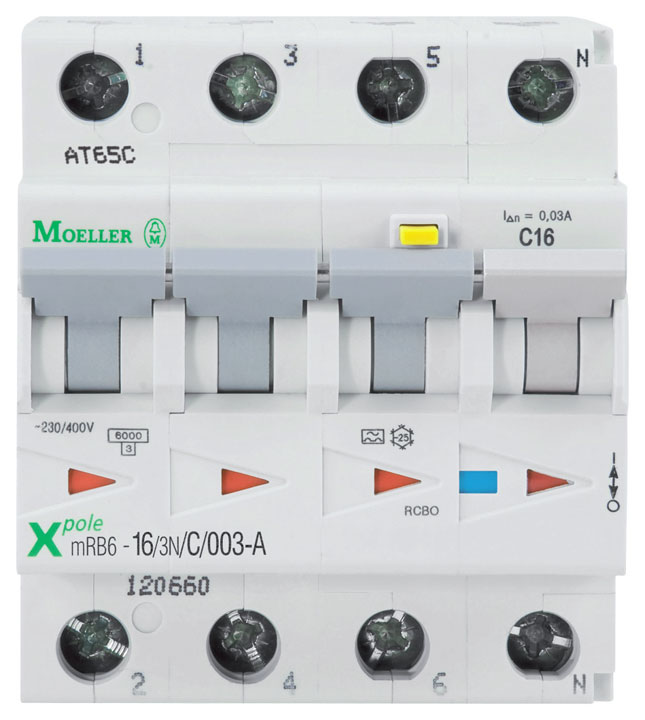

Rys. 2 Optyczny wskaźnik zadziałania członu różnicowoprądowego biały- niebieski. Wskaźnik przyjmuje kolor niebieski po zadziałaniu członu różnicowoprądowego.Stosowane są do indywidualnego zabezpieczenia 3-fazowych gniazd elektrycznych, a także odbiorników takich jak przepływowe podgrzewacze wody, kuchnie elektryczne, obrabiarki czy urządzenia przemysłowe. Seria mRB6 zapewnia duże możliwości w zakresie sygnalizacji i kontroli stanu pracy wyłączników oraz przyczyn ich wyzwolenia. Aparaty wyposażone są w dwa optyczne wskaźniki:
- faktyczny wskaźnik położenia styków czerwony/zielony, informujący o tym czy styki wyłącznika znajdują się w pozycji zamkniętej czy otwartej,
- wskaźnik zadziałania członu różnicowoprądowego biały/ niebieski. Wskaźnik przyjmuje kolor niebieski po zadziałaniu członu różnicowoprądowego (rys. 2).
Taki sposób sygnalizacji jest bardzo praktyczny z punktu widzenia ustalenia przyczyny awarii instalacji elektrycznej i zawężenia obszaru poszukiwań możliwych usterek, powodujących wyzwolenie wyłącznika. Funkcjonalność rozszerza bogaty osprzęt dodatkowy, na który składają się:
- styki pomocnicze, pozwalające na uzyskanie informacji o położeniu styków aparatu. Istnieje możliwość nabudowania dwóch styków na siebie,
- styki sygnalizacyjne, które pozwalają na rozróżnienie czy wyłączenie aparatu nastąpiło w wyniku ręcznego przestawienia dźwigni, czy też w wyniku zadziałania wyzwalaczy wyłącznika,
- wyzwalacze wzrostowe pozwalające na zdalne wyzwolenie wyłącznika. Do wyzwalaczy wzrostowych można dobudować z boku styk pomocniczy,
- dźwignia pozwalająca zablokować aparat w pozycji załączonej lub wyłączonej.
Styki pomocnicze oraz wyzwalacze instalowane są z boku wyłączników za pomocą zatrzasków bez użycia narzędzi i połączeń śrubowych (rys. 4).

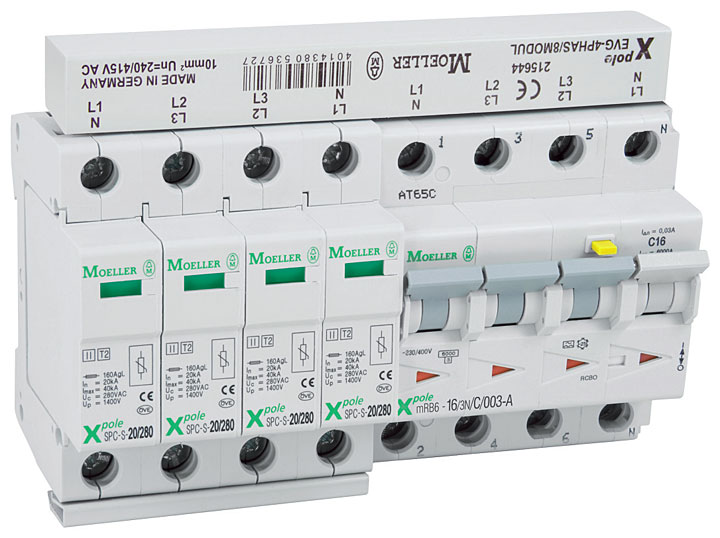

Rys. 3 Konstrukcja wyłączników mRB6 pozwala na ich wspólne oszynowanie od góry i od dołu z pozostałą aparaturą modułową Eaton Moeller.Konstrukcja i obudowa wyłączników mRB6 dopasowana jest do pozostałej aparatury firmy Eaton Moeller. Mogą być wspólnie oszynowane od góry oraz od dołu (rys. 3). Po zastosowaniu szyny łączeniowej pozostaje dostateczna ilość miejsca na swobodne podłączenie przewodów w zaciskach aparatu. System mocowania do szyny TS 35 mm opierający się na 3-pozycyjnym zatrzasku pozwala na wyjmowanie poszczególnych aparatów spośród zabudowanej obok siebie aparatury modułowej.
Podsumowując, należy podkreślić, że wyłączniki kombinowane serii mRB6 pozwalają w wygodny i pewny sposób zrealizować zabezpieczenie instalacji 3-fazowych, zapewniając przy tym oszczędność miejsca w rozdzielnicy. Zapewniają ochronę przed przeciążeniami, zwarciami oraz porażeniem prądem elektrycznym dostosowaną do wymagań współczesnych instalacji elektrycznych.

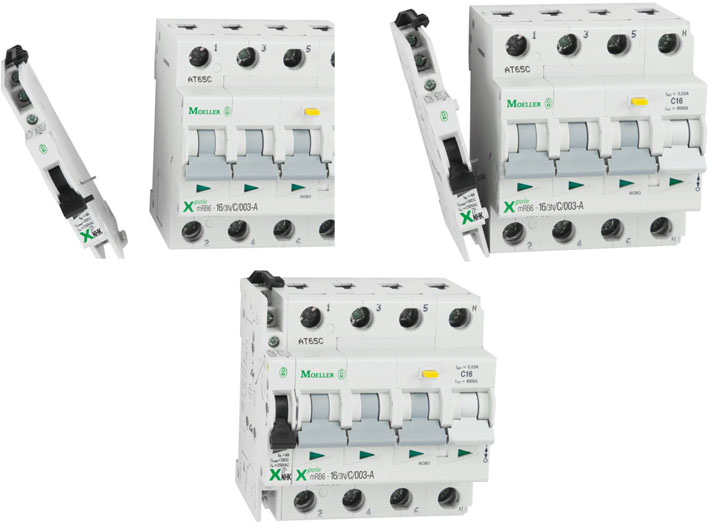

Rys. 4 Montaż styków pomocniczych oraz wyzwalaczy do wyłączników mRB6 odbywa się bez użycia narzędzi i połączeń śrubowych.Grzegorz Cupriak
Eaton Electric Sp. z o.o.
