Rozłączniki tego typu, wyposażone we wkładki topikowe służą do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Przeznaczone są do łączenia odbiorników w obwodach prądu trójfazowego o maksymalnym napięciu pracy wynoszącym 690 V.
Przy konstruowaniu zostały uwzględnione wszystkie parametry techniczne narzucane przez normy (zgodność z normami IEC PN-EN 60947-3) oraz rosnące wymagania rynku.
Uwzględniono też szereg uwag i wskazówek płynących od partnerów handlowych Firmy. Dzięki temu udało się uzyskać produkt, który łączy w sobie wiele wyróżniających go cech.
Aparat RBK 2 jest również dostępny w wersjach do montażu na szynach zbiorczych o rozstawie:
– 60 mm,
– 100 mm.
RBK 2 zbudowany jest z:
A) ruchomej pokrywy, w której zamocowane są wkładki topikowe pełniące funkcję styków roboczych,
B) podstawy, w której zamocowane są styki szczękowe z zaciskami przyłączowymi,
C) pokrywy rozłącznika wyposażonej w suwaki umożliwiające odsłonięcie otworów do pomiaru napięcia na stykach wkładek topikowych (ww. funkcja może być blokowana od wewnątrz pokrywy),
D) na pokrywie oraz na podstawie rozłącznika istnieją miejsca do włożenia opisu rozłącznika w czasie eksploatacji,
E) uchwytów do plombowania oraz zamykania na kłódkę pokrywy aparatu,
F) mikrołączników umożliwiających zdalną sygnalizację stanu zamknięcia pokrywy.
| OZNACZENIE R B K | RBK 2 | |
| Znamionowy prąd cieplny Ith | A | 400 |
| Napięcie znamionowe Un | V~ | 690 |
| Kategoria użytkowania | - | AC-23B |
| DC-22B | ||
| DC-21B | ||
| Znamionowy prąd łączeniowy Ie | A | 400 |
| 400 | ||
| 400 | ||
| Napięcie łączeniowe Ue | V | 690 |
| 220 | ||
| 440 | ||
| Znamionowy prąd zwar. załączalny umowny | kA | 100 |
| Znamionowe napięcie izolacji Ui | V | 1000 |
| Znamionowa moc rozpraszana | W | 45 |
| Znamionowe napięcie udarowe wytrz. Uimp | kV | 12 |
| Prąd znamionowy zwar. umowny wytrzymywany | kA | 100 |
| Częstotliwość znamionowa | Hz | 50-60 |
| Trwałość mechaniczna | c.p. | 1000 |
| Trwałość łączeniowa | c.ł. | 200 |
| Stopień ochrony IP | - | 20 |
| Ciężar | kg | ~3-4,5 |
| Wielkość wkładek topikowych - PN/IEC | - | 2 |
Podłączenie przewodów odpływowych możliwe jest zarówno z góry jak i z dołu aparatu. Należy to uwzględnić w zamówieniu dodając do symbolu RBK 2 oznaczenie: – SD (wyprowadzenie przewodów z dołu aparatu) lub – SG (podłączenie przewodów od góry).
Konstrukcja rozłącznika zapewnia bezpieczne zamocowanie go na szynach zbiorczych będących pod napięciem z dowolnym, uprzednio wybranym kierunkiem wyprowadzenia odpływu – w górę, lub w dół.
Firma APATOR S.A. reagując na rosnące wymagania rynku, opracowała różne sposoby mocowania przewodów zasilających oraz odpływowych w aparacie RBK 2, które zostały przedstawione powyżej.
Wszystkie dodatkowe informacje o produktach APATOR S.A. można uzyskać na stronie www.apator.eu lub kontaktując się z działem handlowym.
1. Zaciski mostkowe – (możliwość podłączenia odizolowanego przewodu Cu/Al o przekroju 50-185 mm2)
3. Zaciski typu V (możliwość podłączenia odizolowanego przewodu Cu/Al o przekroju 35-240 mm2)

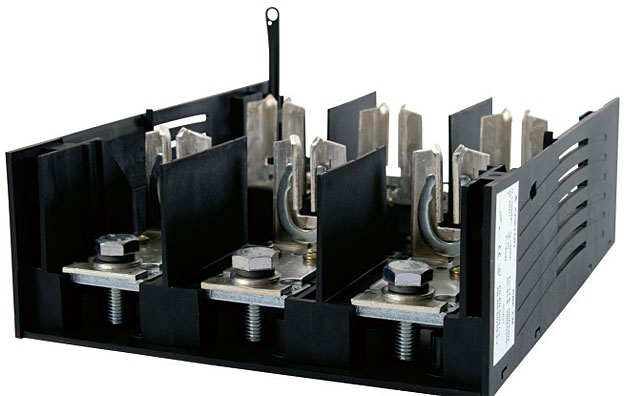

2. Zaciski śrubowe dla przewodów z końcówką kablową (przekrój przewodu do 240 mm2)
4. Zaciski typu 2V (możliwość podłączenia dwóch odizolowanych przewodów Cu/Al o przekroju 35-240 mm2 pod każdy z zacisków) APATOR S.A.
ul. Żółkiewskiego 21/29
87-100 Toruń
tel. 56 61 91 150 fax 56 61 91 295
