Wyłączniki nadprądowe NB-1 firmy Chint

Wyłączniki nadprądowe firmy Chint to kolejny produkt z bogatej oferty aparatów niskiego napięcia, wprowadzony przez firmę Chint Poland na rynek polski.

Fot. 1. Wyłącznik NB1-63 1P C16.

Chint to czołowy producent aparatów elektrycznych na rynku azjatyckim. Aparaty tej firmy posiadają szereg certyfikatów wiodących na świecie laboratoriów certyfikujących. Dbałość o wysoką jakość produktów zapewnia ścisła kontrola produkcji na każdym etapie jego wytworzenia. Temu procesowi towarzyszy również kontrola dostaw surowców. Wiele produktów firmy Chint spełnia dyrektywę 2002/95/CE, dotyczącą ograniczenia stosowania szkodliwych substancji w niektórych produktach elektrycznych i elektronicznych RoHS (Restriction of Hazardous Substances). Wyłączniki NB-1 firmy Chint - oferowane przez firmę Chint Poland - spełniają tą dyrektywę, co w znacznym stopniu polepsza warunki ich recyklingu.

Przed wprowadzeniem tych aparatów na rynek polski, spółka Chint Poland zleciła testy sprawdzające w Instytucie Elektrotechniki w Warszawie. Badania zostały zakończone pozytywnymi wynikami a rezultaty dostępne są na stronie internetowej www.chintpoland.pl.

NB1 to doskonale sprawdzające się wyłączniki nadprądowe znajdujące zastosowanie we wszelkich instalacjach niskiego napięcia. Już ponad roczna sprzedaż aparatury niskiego napięcia firmy Chint na rynku polskim, w tym wyłączników nadprądowych, potwierdziła ich zastosowanie zarówno w budownictwie mieszkaniowym, hotelarskim oraz przemysłowym. Dzięki różnorodności typów oraz szerokiej gamie akcesoriów urządzenia te spełniają najbardziej zróżnicowane wymagania w różnych dziedzinach ich zastosowania. Gama akcesoriów do wyłączników nadprądowych NB-1 zawiera:
- styki pomocnicze XF9 wskazujące pozycję styków.
- styki alarmowe XF9J wskazujące pozycję styków tylko w przypadku wyzwolenia automatycznego wyłącznika nadprądowego.
- wyzwalacz napięciowy S9 powoduje zdalne otwarcie styków wyłącznika w momencie pojawienia się napięcia.
- wyzwalacz podnapięciowy V9 realizuje zabezpieczenie obciążenia na wypadek spadku napięcia w zakresie od 70% do 35% jego wartości znamionowej. Służy on również do awaryjnego wyłączania obwodów przy użyciu przycisku (gdy pojawi się przerwa w obwodzie wyzwalacza aparat zostanie wyłączony).

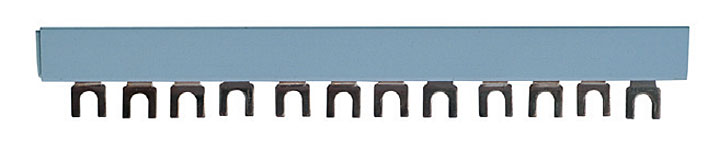

Fot. 2. Wyłączniki NB-1 można łączyć za pomocą szyn typu pin oraz widelcowych.

Wyłączniki NB-1 spełniają wymagania takich norm jak: IEC/EN 60898-1, IEC/EN 60947-2, UL1077. Produkowane są w zakresie prądów znamionowych 1-63A. Wartości znamionowe tych prądów podane są dla temperatury 30°C. Jako iż maksymalny prąd znamionowy wyłącznika zależy od temperatury otoczenia w jakiej wyłącznik jest umieszczony (temperatura wewnątrz rozdzielnicy lub obudowy), dla temperatur innych niż temperatura odniesienia należy uwzględnić odpowiedni współczynnik kompensacji temperatury.

Napięcia znamionowe produkowanych wyłączników to: 220/380, 230/400 i 240/415 V.

Dostępne w charakterystykach B, C oraz D.

- Charakterystyka B (3 - 5 In) – zabezpieczenie przed skutkami zwarć i przeciążeń, ochrona ludzi i długich kabli sieci.
- Charakterystyka C (5 - 10 In) – zabezpieczenie przed skutkami zwarć i przeciążeń obwodów i urządzeń o obciążeniu rezystancyjnym i impedancyjnym przy występowaniu niskich prądów udarowych.
- Charakterystyka D (10 - 14 In) – zabezpieczenie przed skutkami zwarć i przeciążeń obwodów i urządzeń o dużym obciążeniu oraz występowaniu wysokich prądów udarowych.

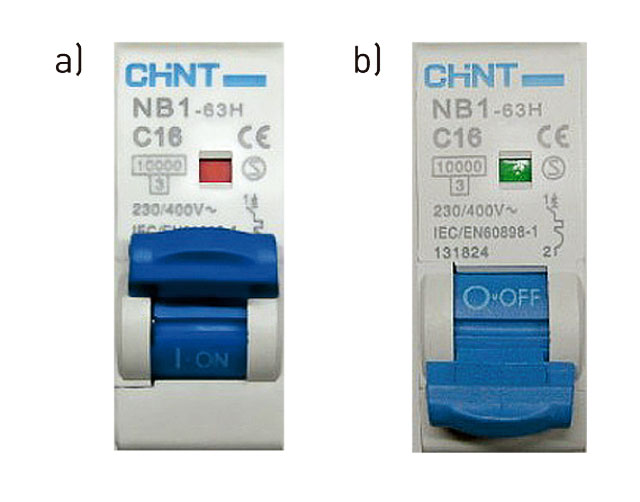

Fot. 3. Stan styków wyłącznika sygnalizowany jest poprzez dwukolorowe okno rewizyjne

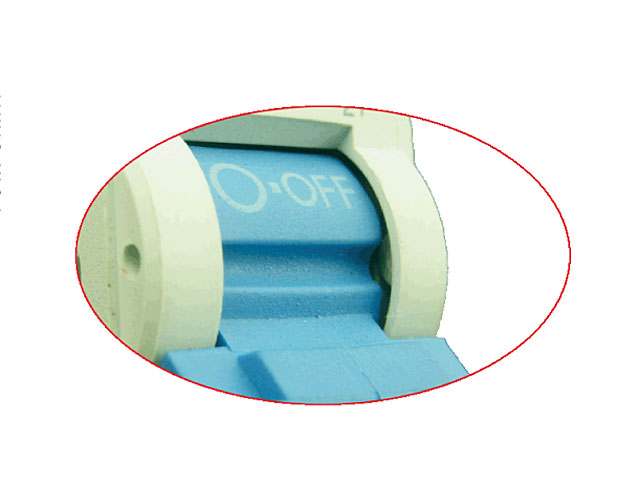

Fot. 4. Wyłączniki NB-1 posiadają możliwość blokady dźwigni.

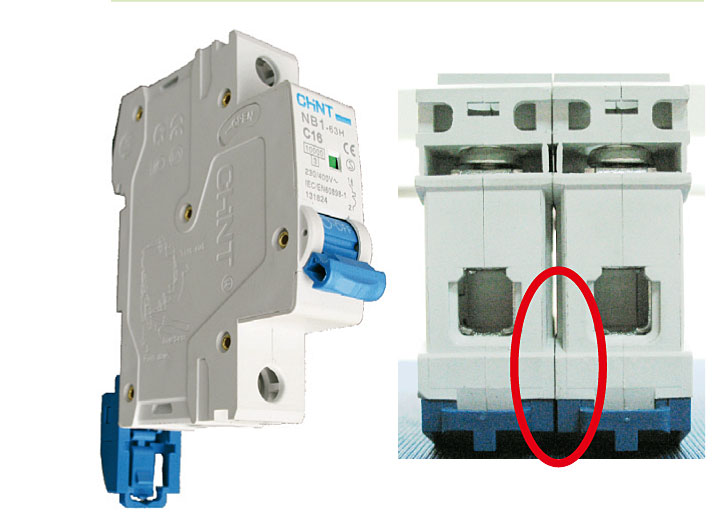

Fot. 5. Szczelina wentylacyjna poprawia cyrkulację powietrza w rozdzielnicy.

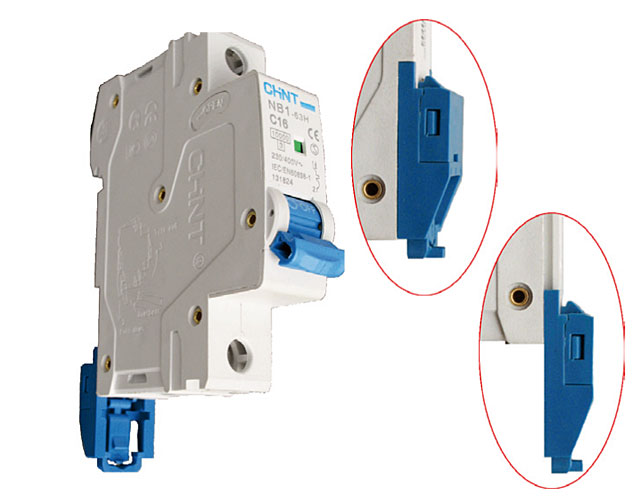

Fot. 6. Montaż i demontaż aparatu na szynie TH można wykonać bez zdejmowania szyny łączącej.

Liczba biegunów: 1P, 1P+N, 2P, 3P, 3P+N, 4P. Na rynku polskim wyłączniki nadprądowe, jak i inne aparaty, dostępne są w znamionowej zdolności wyłączeniowej 6 kA oraz 10 kA.

Wyłącznik nadprądowy NB-1 wyposażony jest w wyzwalacz magnetyczny zabezpieczający przed skutkami zwarć oraz wyzwalacz bimetalowy zapewniający ochronę przed skutkami przeciążeń.

Posiada bardzo czytelny system oznaczeń na czołowej obudowie informujący użytkownika o:
- charakterystyce i prądzie znamionowym,
- zdolności wyłączeniowej,
- klasie ograniczenia energii,
- napięciu znamionowym,
- zgodności z normą,
- producencie,
- typie,
- posiadanych certyfikatach,
- opisie elektrycznym,
- numerze zamówieniowym.

Wyłączniki NB-1 wyróżniają się pewnymi cechami, które ułatwiają ich montaż oraz demontaż w rozdzielnicy jak również polepszają warunki ich pracy.

- Możliwość łączenia za pomocą szyn typu pin oraz widelcowych (fot. 2).
- Zastosowane na obudowie dwukolorowe okno rewizyjne pokazujące jednoznacznie stan styków wyłącznika (fot. 3a, 3b).
- Możliwość blokady dźwigni (fot. 4). To rozwiązanie daję możliwość zablokowania dźwigni wyłącznika zarówno w pozycji „załącz”, jak i „wyłącz” natomiast jego odpowiednia budowa mechanizmów wewnętrznych zapewnia jego zadziałanie niezależnie od blokady dźwigni.
- Bardzo istotną cechą wyróżniającą ten aparat wśród wyłączników nadprądowych jest szczelina wentylacyjna (fot. 5), poprawiająca cyrkulację powietrza wewnątrz rozdzielnicy.
- Odpowiednio zaprojektowany mechanizm mocujący pozwala na montaż, jak i demontaż aparatu na szynie TH bez konieczności demontażu szyny łączącej (fot. 6). To rozwiązanie w bardzo znaczący sposób skraca czas potrzebny na demontaż modułu z rozdzielnicy lub obudowy (fot. 7).

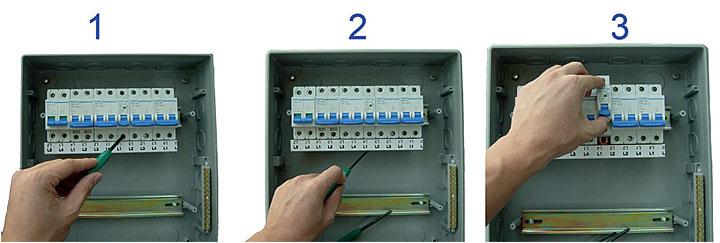

Fot. 7. Rozwiązania konstrukcyjne zastosowane w wyłącznikach NB-1 znacząco skracają czas ich montażu w rozdzielnicy.

Niezawodność działania, przemyślana konstrukcja mechanizmów wewnętrznych jak i konstrukcji zewnętrznej wyłącznika, użycie najwyższej klasy surowców oraz precyzja wykonania składają się na bardzo wysoką jakość tego produktu, który coraz częściej i chętniej jest stosowany w wykonaniach instalacji niskich napięć w Polsce.

Ryszard Świetlicki
Autor jest dyrektorem technicznym Firmy Chint Poland
