Przy tworzeniu nowej aparatury modułowej Acti 9 Schneider Electric wykorzystał wszystkie wcześniej nabyte doświadczenia, dzięki czemu Acti 9 zapewnia najszybszą i elastyczną instalację, jednocześnie całkowicie eliminując problemy związane z bezpieczeństwem podczas konserwacji i eksploatacji. Acti 9 zaprojektowany został tak, by dostosowywać się do najbardziej złożonych sieci i środowisk, przy jednoczesnym zachowaniu efektywności. System ten jest elastyczny, skoordynowany, wszechstronny i innowacyjny. Zdecydowanie wyróżnia się spośród urządzeń modułowych niskiego napięcia dostępnych na Polskim rynku.
W uzupełnieniu podstawowej funkcji ochrony, system komunikacji Acti 9 wykorzystuje protokół Modbus, dostarczając dane z rozdzielnic i obwodów w czasie rzeczywistym. Pozwala on na sterowanie obciążeniem i monitorowanie go, a firmowe oprzewodowanie zapewnia natychmiastową i bezbłędną łączność.

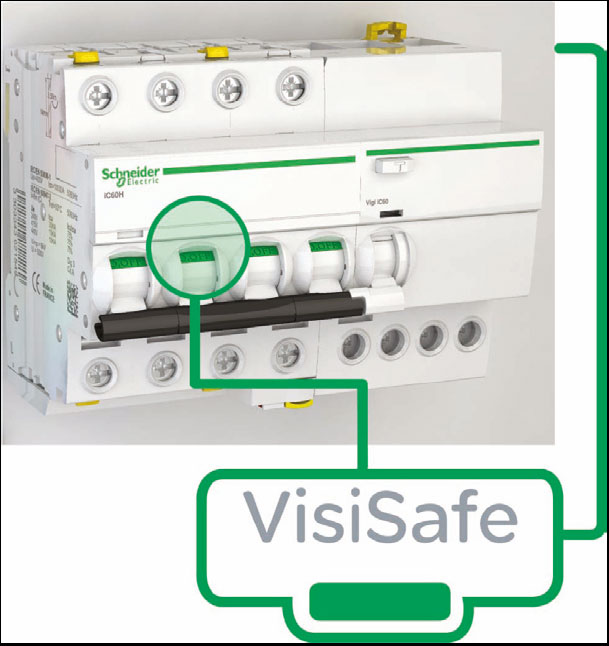

Zastosowanie zielonego wskaźnika położenia styków VisiSafe gwarantuje fizyczne otwarcie styków i zapewnia nas, że obwód odpływowy jest zawsze chroniony, niezależnie od warunków przepięciowych, stopnia zużycia styków i doświadczenia osoby obsługującej, nawet w najbardziej wymagających warunkach. Jeśli okazałoby się, że styki uległy sklejeniu, zielony wskaźnik bezpieczeństwa VisiSafe nie pojawi się, gdyż działa niezależnie od pozycji dźwigni napędowej.

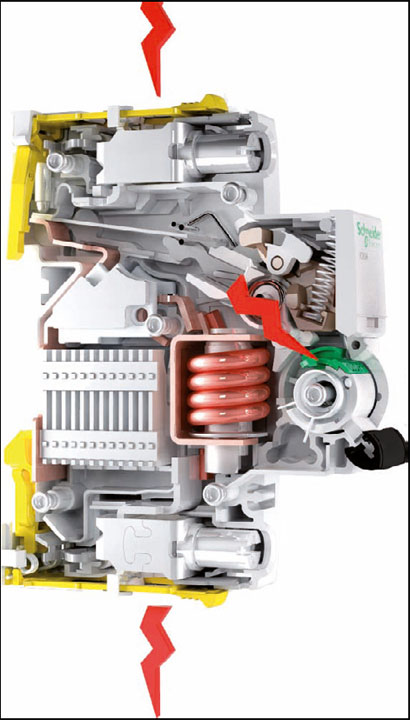

Wyłączniki modułowe Acti 9 są jedynymi na rynku aparatami modułowymi zapewniającymi ten poziom bezpieczeństwa. Odstęp między wewnętrznymi częściami czynnymi urządzenia a jego częściami zewnętrznymi ponad dwukrotnie przewyższa normę branżową. Dzięki temu możemy mieć zapewnioną 2 klasę izolacji nawet przy otwartych drzwiach obudowy.

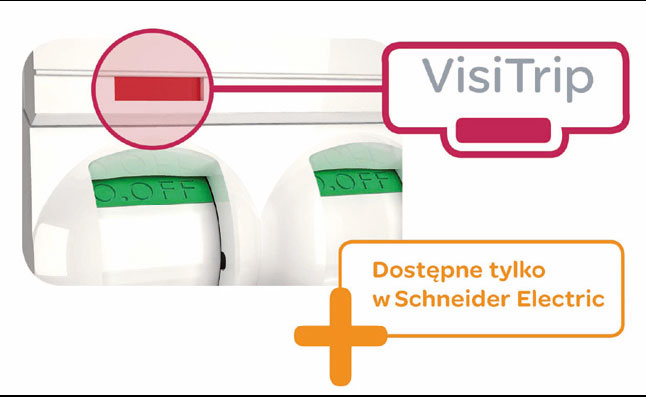

VisiTrip jest to nowa funkcja umożliwiająca maksymalne skrócenie przestojów w pracy, dzięki możliwości natychmiastowej lokalizacji miejsca usterki. Wskaźnik wyzwolenia styków VisiTrip, podobnie jak wskaźnik położenia styków VisiSafe dostępny jest zarówno w nowych wyłącznikach nadprądowych iC60, jak i różnicowoprądowych iID. Dodatkowo wśród nowości pojawiło się urządzenie do samoczynnego ponownego zamykania ARA do wyłączników nadprądowych i różnicowoprądowych, oraz urządzenie do zdalnego sterowania wyłącznikami nadprądowymi RCA. Oba urządzenia mogą mieć dodatkowo dołączane akcesoria pomocnicze i komunikować się bezpośrednio z istniejącymi systemami zarządzania obiektem przez protokół Modbus

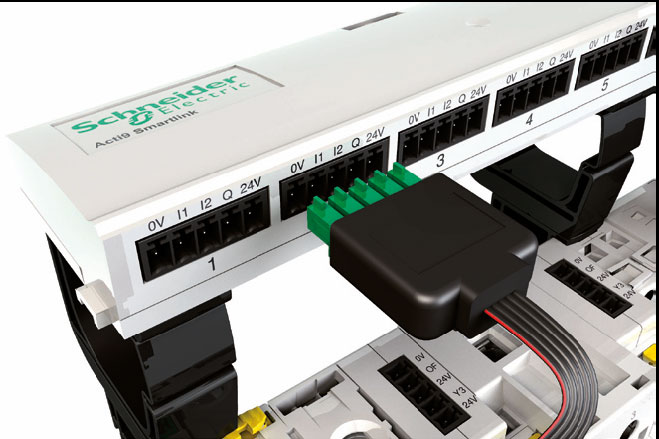

Z Acti 9 Smartlink producenci rozdzielnic mogą tworzyć nowoczesne i bezawaryjne rozdzielnice o mniejszym zakresie oprzewodowania. Jeden producent – jeden system, pełna kompatybilność i oszczędność miejsca w rozdzielnicy. Nie jest już potrzebne skomplikowane oprzewodowanie komunikacyjne czy duża ilość bloków zacisków wejścia/ wyjścia w rozdzielnicy. Acti 9 Smartlink wyposażone jest w prefabrykowane oprzewodowanie, instalowane jednym ruchem, które pozwala na prostą i łatwą komunikację między rozdzielnicą a istniejącymi systemami zarządzania obiektem. Potrzeba tylko jednego urządzenia, Acti 9 Smartlink, by uzyskać dostęp do pełnych możliwości sterowania, monitorowania i pomiarów.

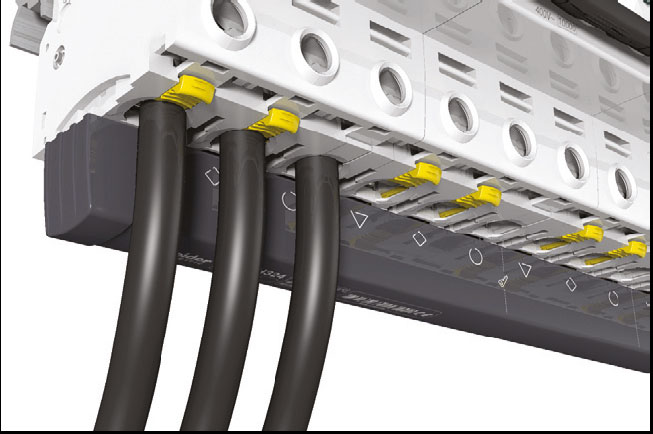

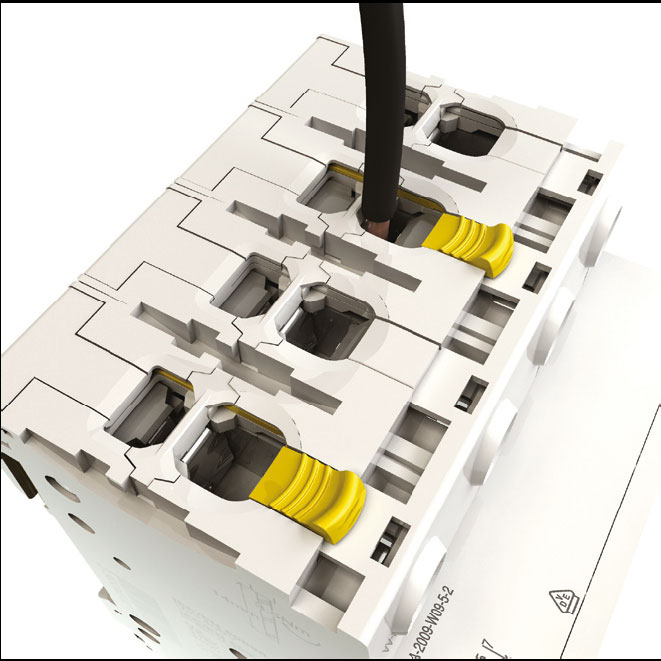

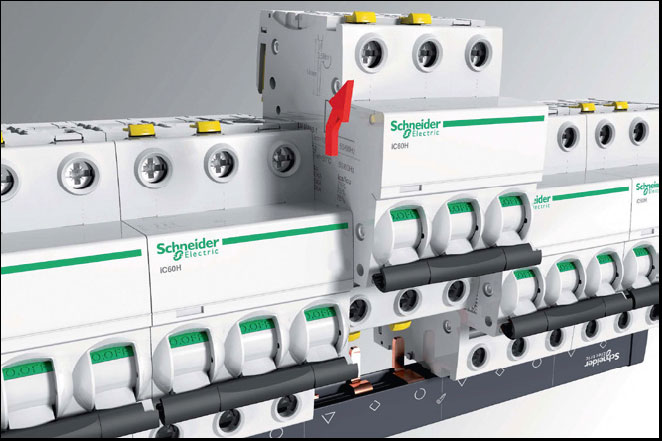

Podwójny zatrzask na szynę TH35 pozwala na wymianę wyłącznika bez usuwania szyny łączeniowej. Wyłącznik może być więc przystosowany do nowych wymagań, co ułatwia modernizację rozdzielnicy. Dzięki podwójnym zaciskom, możemy łączyć aparaty zarówno przewodami, jak i szyną sztyftową, tak od góry, jak i od dołu. Szyna sztyftowa może być montowana za przewodem, dzięki czemu instalator ma ułatwioną pracę i czuje się bezpieczniej. Dodatkowo na nowych szynach łączeniowych zaznaczone są miejsca do cięcia oraz oznaczniki obwodów, dzięki czemu łatwo jest zidentyfikować, z której fazy zasilany jest nasz obwód.
Teraz wystarczy jedno spojrzenie na nr referencji, aby określić typ produktu, liczbę biegunów i parametry.
Łączy w sobie funkcje wyłącznika i stycznika - został zaprojektowany tak, by ewoluować i dostosowywać się do zmieniających się wymagań w zastosowaniu do oświetlenia w budownictwie mieszkaniowym i przemysłowym. Łatwo komunikuje się z systemami PLC i systemami zarządzania budynkiem bez potrzeby instalowania dodatków czy unowocześniania. Wszystko, co potrzebne, jest już zawarte w wyłączniku.

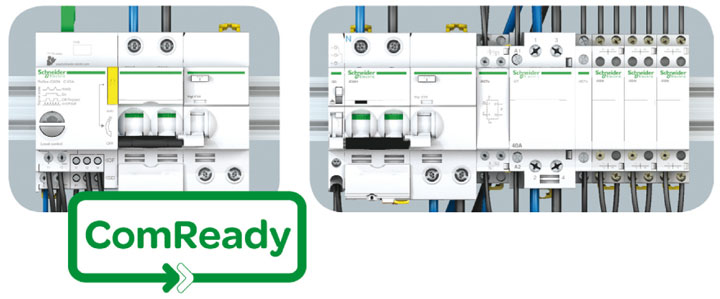

Wszechstronna koncepcja wyłącznika Reflex iC60 oznacza obniżenie o blisko połowę ilości przewodów, dając skuteczność weryfikacji połączeń. Poniżej pokazano rozwiązanie sterowania oświetleniem z wyłącznikiem Reflex iC60 (po lewej) i bez niego (po prawej).
Magdalena Grzybek
Szef Produktu
Schneider Electric
