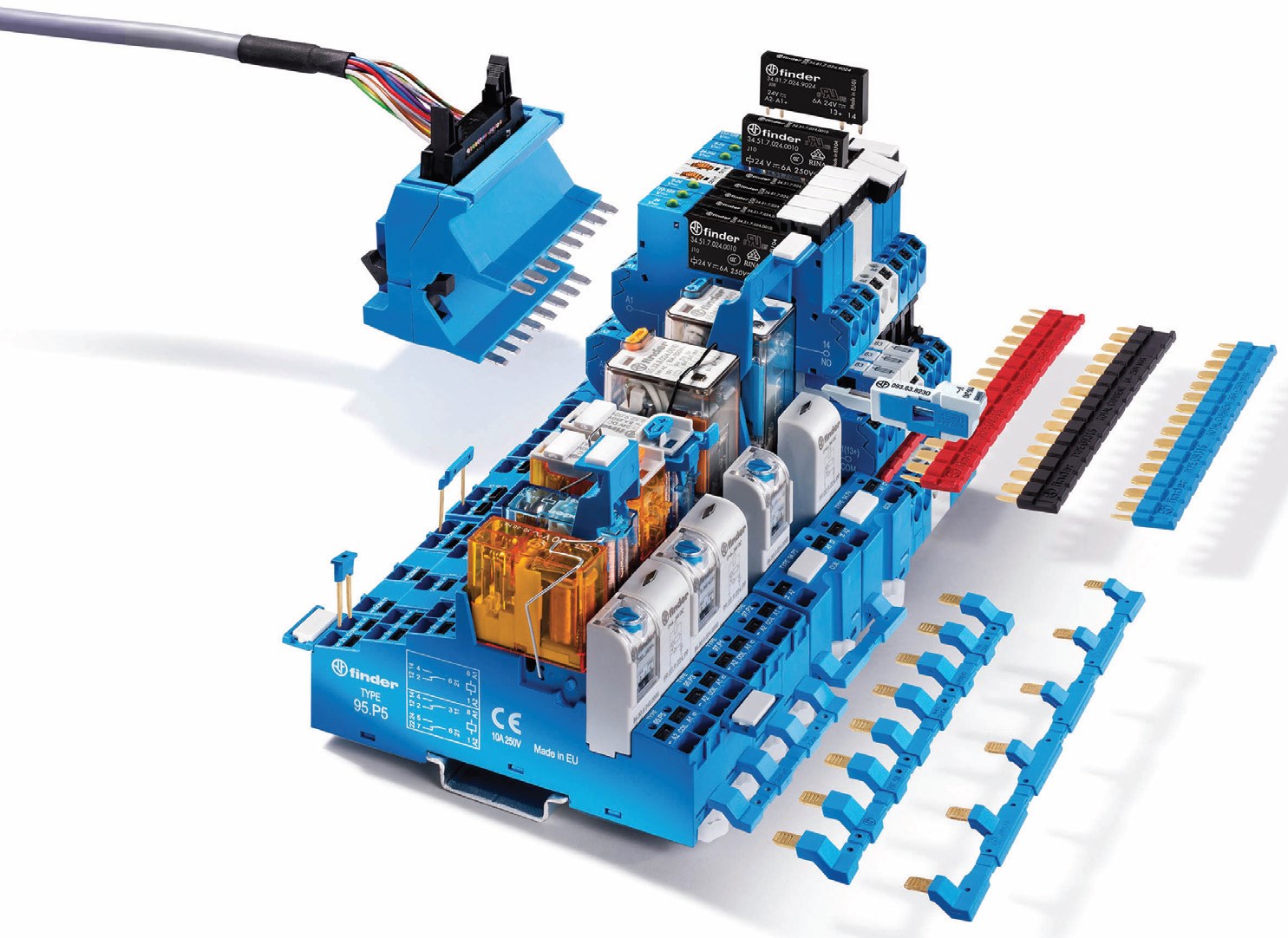

Fot. 1. System Push-in z akcesoriami
System MasterIN bazuje na istniejących
seriach przekaźnikowych modułów
sprzęgających produkcji Finder
– 39, 48, 4C i 58 i jest przeznaczony
do szerokiej gamy zastosowań wliczając
w to automatykę przemysłową
i szafy sterownicze.
W ostatnim czasie Finder wprowadził
nową rodzinę wąskich modułów interfejsowych,
co zapewnia niedrogie,
ergonomiczne rozwiązanie do wielu
zastosowań przemysłowych. Przekaźniki
Serii 39 MasterINTERFACE
wykorzystują innowacyjny, wymienny
bezpiecznik dla ochrony obwodu
wyjściowego, plus szynę busbars
i zaciski, które ułatwiają okablowanie
wejścia i wyjścia. Zmieszczone
w kompaktowej obudowie szerokości
6,2 mm przekaźniki serii 39 oferują
zintegrowaną ochronę obwodu cewki,
oraz bezpieczną blokadę przekaźnika i wyrzutnik. Seria posiada pięć dedykowanych
typów modułów by sprostać różnym
wymaganiom – podstawowy, rozszerzony,
wejście, wyjście i timer.
Dostępne w wersjach z przekaźnikami elektromechanicznymi
lub półprzewodnikowymi,
MasterBASIC cechują się równymi pozycjami
terminali, pozwalającymi na użycie
16-polowych mostków łączeniowych. Rozszerzona
wersja MasterPLUS posiada opcję
szybkiego wpięcia wymiennego bezpiecznika
od strony wyjścia i wersję specjalną
z bocznikiem rezystancyjnym do niwelowania
wpływu indukowania się napięcia na obwodzie
wejściowym.
Fot. 2. Grupy przekaźników serii 39
Wersje MasterINPUT i MasterOUTPUT są
wyposażone w dodatkowe zaciski pozwalające
na instalację szyny busbar i terminale potrzebne
do pełnego podłączenia 2- lub 3-przewodowego
urządzeń na wejściu lub wyjściu
odpowiednio zmniejszając koszty komponentów
niezbędnych do takiej instalacji oraz czas
i przestrzeń w szafi e sterowniczej.
MasterTIMER jest wielofunkcyjnym i wielozakresowym
przekaźnikiem czasowym
z DIP-switch do wyboru 4 skal czasowych
i 8 funkcji, z łatwo dostępnym pokrętłem nastawy
czasu na górze obudowy.
Dostępny jest szeroki wybór akcesoriów
ułatwiających instalację i użytkowanie serii 39, takich jak: czerwone, niebieskie i czarne 16-polowe mostki łączeniowe, a także separatory
o podwójnym zastosowaniu (1,8 mm
lub 6,2 mm) dla wizualnej lub ochronnej separacji
grup przekaźników interfejsowych
pracujących pod różnymi napięciami oraz dla
ochrony odciętych końców mostków łączeniowych.
MasterADAPTER pozwala na łatwe
połączenie zacisków A1/A2 aż do 8 modułów
MasterINTERFACE do wyjść PLC poprzez
14-przewodową taśmę, plus proste 2-przewodowe
podłączenie zasilania skutkujące znacznymi
oszczędnościami przewodów.

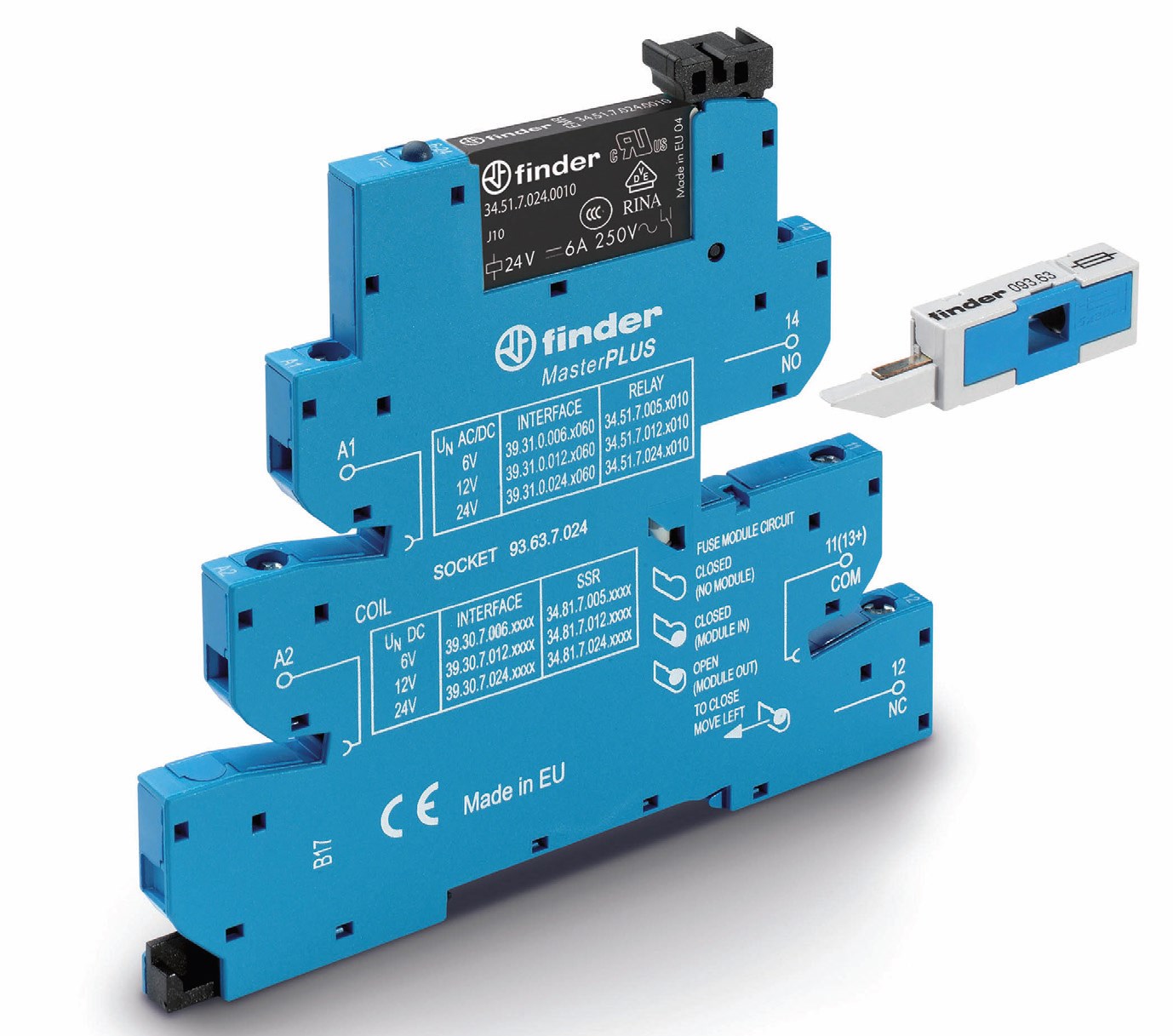

Fot. 3. Przekaźnik interfejsowy serii 39 z modułem bezpiecznikowym
Najnowszym udogodnieniem wprowadzonym
do oferty są zaciski typu PUSH-IN.
Nowy produkt pozwala na szybkie i proste
podłączenie przewodów poprzez wciśnięcie
ich w zacisk, bez użycia jakichkolwiek narzędzi.
Dla użytkownika oznacza to oszczędność
czasu bez żadnych kompromisów, ponieważ
rozwiązanie Push-in zwiększa także
odporność na drgania.
Dostępna jest cała gama rozwiązań zarówno
w wersjach elektromechanicznych, jak i półprzewodnikowych.
