Znany czeski producent złączek elektrotechnicznych – firma ELEKTRO – rozpoczęła produkcję złączek ETB. Rozpoczęcie produkcji jest odpowiedzią na zapotrzebowanie rynku, a w szczególności firm prefabrykujących rozdzielnie elektryczne.

zlaczki elektrotechniczne etb dla duzych pradow i zlaczki z ukladem elektronicznym firmy elektro

Nowe złączki ETB są całkowicie zabudowane ze wszystkich stron solidną obudową wykonaną z polyamidu, tworzywa bezhalogenkowego. Typoszereg podłączanych przewodów to 50, 95, 150 i 240 mm2. Dla każdego z tych przekrojów wykonane są jako jednotorowe (jedno wejście jedno wyjście) i bloki rozdzielcze (jedno wejście i trzy wyjścia). Dla tych parametrów każdy rodzaj złączki jest oferowany w trzech kolorach: szarym, niebieskim N i żółto-zielonym. Ponadto, dla przekroju 50 mm2, oferuje się blok rozdzielczy 6-cio zaciskowy (jedno wejście, pięć wyjść), wykonany w 3-ch kolorach, szarym, niebieskim i żółto-zielonym, oraz wykonanie jako 3 tory rozwarte, do podłączenia faz L1, L2, L3. Złączki 50, 95, 150 mm2, jednotorowe i dwutorowe przystosowane są do montażu na szynie nośnej TH35, natomiast złączki 240 mm2 montuje się przy pomocy dwóch śrub na płycie montażowej. Masywne części przewodzące złączek wykonane są z pocynowanego stopu aluminium. Przewody przykręcane są solidnymi śrubami ampulowymi. Do złączek można podłączać przewody miedziane (EN 60947-7-1:2009) i aluminiowe (EN 61238-1:2004). Wszystkie złączki ETB posiadają certyfikat CE. W celu zapoznania się z dokładnymi parametrami technicznymi zapraszamy na stronę: www.istpol.pl. Ponadto w ofercie firmy Elektro znajdziemy podstawowe moduły elektroniczne umieszczone w typowych obudowach złączek elektrotechnicznych przystosowanych do montażu na szynie TH 35 i TH 15.

Typoszereg RSE D

RSE D R1A – złączka z diodą ochronną i diodą separacyjną. Podstawą zacisku jest jedna dioda krzemowa NP 1000 V / 1 A. Zastosowanie: ładowanie akumulatorów z zewnętrznego źródła, ochrona przed niepożądanym przenoszeniem sygnału napięciowego (obwody logiczne), ochrona przed przepięciami (włączanie cewek elektromagnetycznych np. styczniki, zawory elektromagnetyczne), testowanie obwodów lamp kontrolnych. RSE D S1A – złączka z ochronną diodą Schottky’ego. Podstawą zacisku jest krzemowa dioda Schottky`ego 1000 V / 1 A.

Typoszereg RSE LD

W złączce zainstalowano diodę LED i stabilizator prądu zapewniający jej stałe świecenie w całym zakresie napięcia roboczego. Zastosowanie: aygnalizacja świetlna z częstym włączaniem urządzeń (długa żywotność). Maksymalne napięcie wejściowe -30 V ÷ 30 V. Napięcie robocze 3 VDC... 30 VDC, pobór prądu < 5 mA.

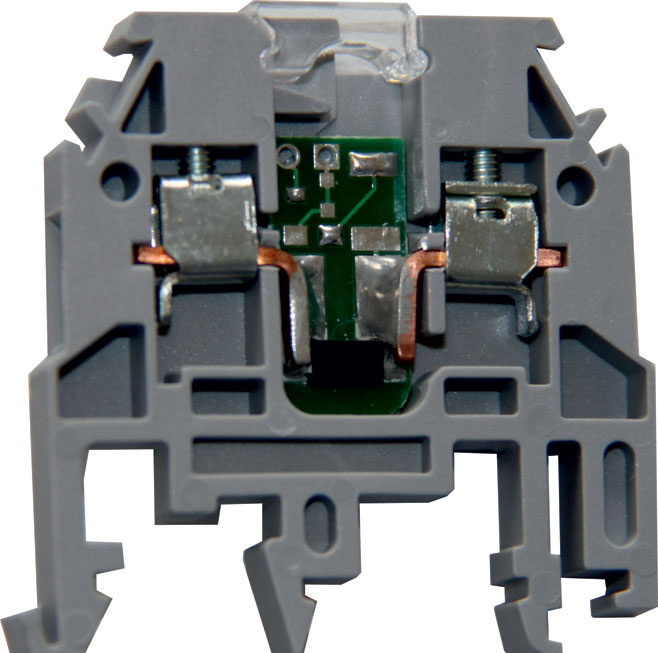

zlaczki elektrotechniczne etb dla duzych pradow i zlaczki z ukladem elektronicznym firmy elektro2

Typoszereg RSE PC

W złączce zainstalowano jeden polimerowy bezpiecznik wielokrotnego użytku z dodatnim współczynnikiem ciepła (PPTC) 30 VDC od 0,05 do 1,5 A i 24 VDC od 2 do 3 A. Maksymalne napięcie robocze wynosi 30 VDC. Zastosowanie: ochrona przeciążeniowa sieci danych, zastępuje bezpieczniki rurkowe (wyjścia PLC, przekaźniki, styczniki, czujniki, zawory elektromagnetyczne). Złączka z bezpiecznikiem polimerowym PC i diodą LED W złączce zainstalowano jeden polimerowy bezpiecznik wielokrotnego użytku z dodatnim współczynnikiem ciepła (PPTC) 30 VDC od 0,05 do 1,5 A i 24 VDC od 2 do 3 A i diodą sygnalizacyjną LED informującą o rozłączeniu bezpiecznika. Aby sygnalizacja rozłączenia działała, należy zachować polaryzację podłączenia modułu zgodnie ze schematem. Maksymalne napięcie robocze 30 VDC.

Typoszereg RSE TL

W złączce zainstalowano dwukierunkową diodę transil 1,5 kW / 1 ms (400 W / 10 ms). Charakterystyka diody jest podobna do dwóch połączonych szeregowo i przeciwnie diod Zenera. Zastosowanie: Ochrona przeciwprzepięciowa podłączonych obwodów od 5 do 440 V. Przede wszystkim jako EMI (Electromagnetic Interference), ochrona przed wyładowaniami antystatycznymi, szybkimi przełączeniami, falą udarową itp. ciążeniu 2A z ochroną przeciwprzepięciową.

Typoszereg RSE 4D

RSE 4D R1A - złączka z mostkiem prostowniczym. W złączce zainstalowano cztery krzemowe diody NP 1000 V / 1 A połączone w mostek Graetza. Zastosowanie: zasilania elementów i obwodów prądu stałego (kontrolki, zawory elektromagnetyczne, stabilizatory napięcia). RSE 4D S1A – złączka z mostkiem prostowniczym na diodach Schottky’ego. W złączce zainstalowano cztery krzemowe diody Schottky`ego 30 V / 200 mA połączone w mostek. Zastosowanie: podobne jak w przypadku RSE 4D R1A, ale w ekstremalnie szybkich obwodach wyłączających (MHz). W stosunku do standardowych diod mają wyraźnie niższy spadek napięcia. Zastosowanie: zasilanie sprzętu komputerowego, urządzeń radarowych. Konstrukcyjnie moduł mostkowy jest przeznaczony do montażu na standardowej listwie nośnej o szerokości 30 mm. Obudowa modułu zapewnia stopień ochrony IP20. RSE KT U – złączka z wyłącznikiem mocy względem zasilania. W złączce zainstalowano tranzystor mocy, z otwartym kolektorem (30 V / 2,5 A), sygnalizacyjną diodę LED, ochronną diodę do włączania obciążenia indukcyjnego i moduł o ob- Fot. 5. ETB 3 x 50. Fot. 6. ETB 95. ciążeniu 2A z ochroną przeciwprzepięciową (bezpiecznik wielokrotnego użytku).

zlaczki elektrotechniczne etb dla duzych pradow i zlaczki z ukladem elektronicznym firmy elektro3

Typoszereg RSE SSR, RSE KT

RSE SSR AC1A – złączka z przekaźnikiem półprzewodnikowym. W złączce zainstalowano półprzewodnikowy przekaźnik mocy z galwaniczną separacją (wytrzymałość izolacji 1500 VAC), sygnalizacyjną diodę LED, ochronną dwukierunkową diodę transil. Zastosowanie: włączanie obciążenia do 250 VAC / 1 A. RSE KT DC – złączka z półprzewodnikowym przekaźnikiem 24 VDC. W złączce zainstalowano przetwornicę, transformator operacyjny (wejście 40 VDC, wytrzymałość izolacji 1500 VDC), tranzystor mocy (30 V / 2, 8, 15 A), sygnalizacyjną diodę LED, ochronną diodę transil do włączania obciążenia indukcyjnego. Zastosowano ochronę nadmiarowo- prądową (bezpiecznik wielokrotnego użytku).

mgr inż. Bogdan Mędre
ISTPOL Sp. z o.o.
