Nieścieralny druk i jakość etykiet stanowią nie tylko o bezpieczeństwie elektryka, ale również potencjalnego użytkownika instalacji elektrycznej. Warto postawić na jakość.

Fot. 1. Specjalne oprogramowanie i zestaw akcesoriów sprawiają, że korzystanie z drukarek etykiet jest bardzo proste. Fot.: WEIDMÜLLER Fot. 1. Specjalne oprogramowanie i zestaw akcesoriów sprawiają, że korzystanie z drukarek etykiet jest bardzo proste. Fot.: WEIDMÜLLER

Jakie zalety powinna mieć dobrze wydrukowana etykieta? Powinna być odporna na działanie paliw i innych tworzyw ścierających, na promieniowanie UV oraz na działanie niekorzystnych czynników atmosferycznych. Takie etykiety można stosować na kablach i przewodach elektrycznych, teletechnicznych, pneumatycznych oraz hydraulicznych.

Etykieta niejedno ma imię

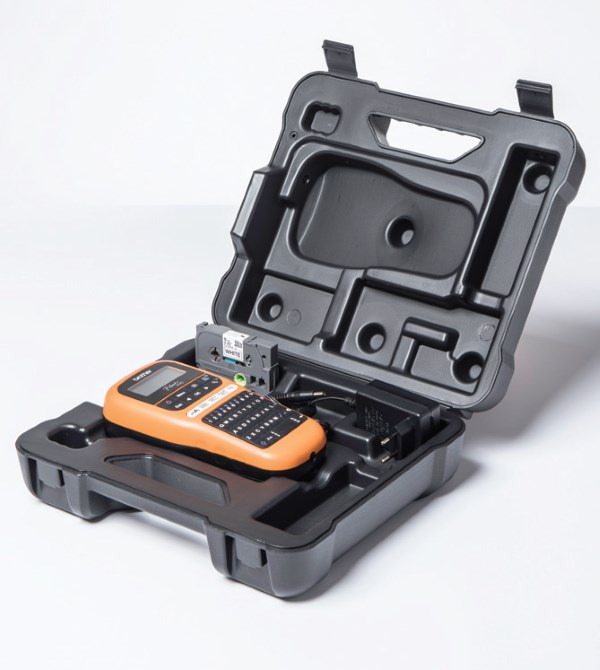

Fot. 2. Wytrzymałe walizki ułatwiają przenoszenie drukarki w miejsce prac instalacyjnych. Fot.: BROTHER Fot. 2. Wytrzymałe walizki ułatwiają przenoszenie drukarki w miejsce prac instalacyjnych. Fot.: BROTHER Fot. 3. Nowe technologie druku sprawiają, że opis na znaczniku jest niemal niezniszczalny. Fot.: HELLERMANN TYTON Fot. 3. Nowe technologie druku sprawiają, że opis na znaczniku jest niemal niezniszczalny. Fot.: HELLERMANN TYTON

Etykiety możemy podzielić ze względu na pełnioną przez nie funkcję. Co innego etykieta stosowana przed podłączeniem przewodów, co innego oznakowanie stosowane po ich podłączeniu, a jeszcze inne zastosowanie mają specjalne zasobniki, które wypełnione są etykietami samolaminującymi, przeznaczonymi do opisu ręcznego. Te pierwsze cechują się kształtem zamkniętym, dzięki specjalnemu profilowi wewnętrznemu można je stosować z przewodami o szerokim zakresie średnic. Oznaczniki te są bardzo drobne, dlatego, jeżeli zdecydujemy się je nabyć, zadbajmy o specjalne aplikatory, ponieważ bez nich nasz plan raczej się nie powiedzie. Oznaczniki można również zastosować po podłączeniu przewodów – za pomocą oznaczników twardych zatrzaskowych. Są zbudowane ze sprężystych surowców. Można je stosować zarówno po zainstalowaniu przewodów, jak i światłowodów. Znajdują szczególne zastosowanie tam, gdzie dochodzi do częstego rozłączania instalacji elektrycznych, np. podczas remontów maszyn czy też urządzeń. Kształt i sprężystość zapewniające połączenie z przewodem to główna zaleta tego typu oznakowania. A wszystko po to, aby elementy nie zmieniały położenia podczas użytkowania przewodów elektrycznych. Dobrym rozwiązaniem są oznaczniki przezroczyste z kieszonką na etykietę, którą możemy uzupełnić samodzielnie o brakujące oznakowanie. Chcąc oznakować podłączone kable uwzględnić możemy szyldy. Bardzo często są one używane razem z oznacznikami. Szyldy te można stosować na instalacjach o dowolnej średnicy. Warto pokusić się też o tabliczki identyfikacyjne z poliamidu – tworzywa o wyjątkowej odporności. Takie tabliczki można przytwierdzić do całych wiązek kablowych – przy pomocy opasek zaciskowych. Mocujemy je do kabli przy pomocy specjalnych otworów – wymaga to sporej sprawności manualnej. Do opisywania ich służą natomiast specjalne pisaki. Kolejnym rozwiązaniem są specjalne zasobniki – wypełnione etykietami przeznaczonymi do samodzielnego opisu. Są one samolaminujące się. Te etykiety opisuje się również specjalnym pisakiem, którego tusz charakteryzuje się szybkim okresem schnięcia. Tak opisaną etykietę nakleja się wokół przewodu. Potem zabezpieczamy całość specjalną folią ochronną, niewrażliwą na działanie czynników zewnętrznych takich jak np. temperatura, nasłonecznienie czy mróz. Doskonale sprawdzą się też etykiety nadrukowane drukarką laserową, tzw. samolaminujące się – dobrze funkcjonują one w warunkach przemysłowych. Pomocne może okazać się oprogramowanie, które służy projektowaniu oznaczeń oraz wydruku – skorzystać możemy również z prostych, gotowych szablonów.

Termotransfery

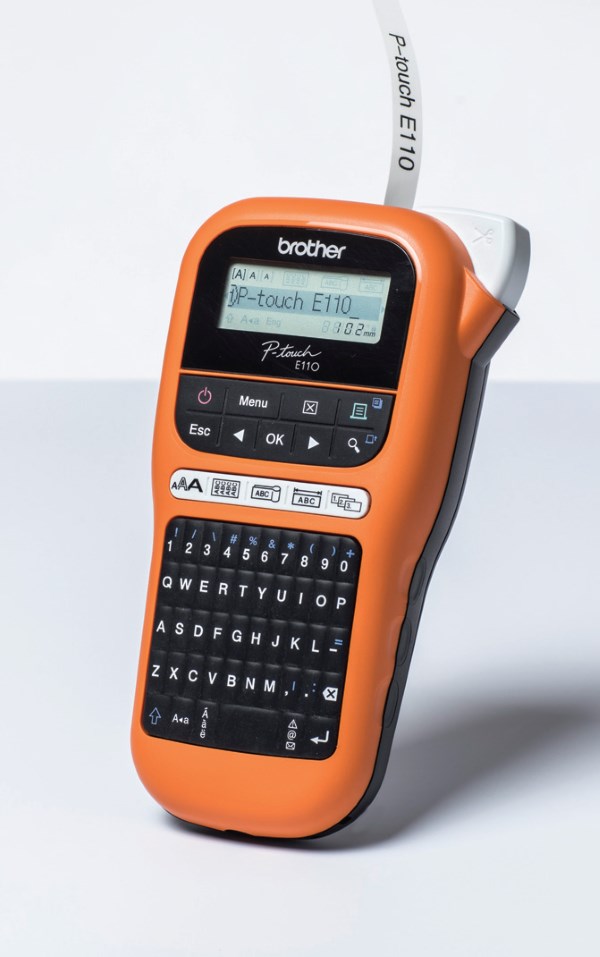

Fot. 4. Specjalna klawiatura z dużym grafi cznym wyświetlaczem LCD oraz wyróżnionymi 5 klawiszami skrótowymi ułatwia pracę z drukarką etykietetykiet jest bardzo proste. Fot.: BROTHER Fot. 4. Specjalna klawiatura z dużym grafi cznym wyświetlaczem LCD oraz wyróżnionymi 5 klawiszami skrótowymi ułatwia pracę z drukarką etykietetykiet jest bardzo proste. Fot.: BROTHER

Etykiety do druku termotransferowego wbrew pozorom są dość trwałe. A wszystko dlatego, że w strukturze taśm uwzględniono sześć warstw materiałów. Trwałość uzyskuje się dzięki pokryciu całości przezroczystym laminatem polietylenowym. W nanoszeniu znaków na taśmę wykorzystuje się metodę termotransferową pomiędzy dwoma warstwami folii. Oznakowania takie są bardzo często odporne na zmienne temperatury, od ujemnych po dodatnie, a także nie stanowią dużego problemu w sytuacji, kiedy chcemy je usunąć z instalacji – wystarczy użyć do tego odrobiny etanolu. Niewielkie drukarki termotransferowe to prawdziwy hit naszych czasów – nabywając takie urządzenie, warto zwrócić uwagę na moc ich akumulatorów, to, czy można je podłączyć bezpośrednio do komputera – co wraz z dodatkową aplikacją pomoże nam sprawnie zaprojektować oznaczenia. Dzięki tym drukarkom można też wykonać kurczliwe rurki. Są one nakładane na przewód lub na kabel, a następnie podgrzewane. Często rurki wykonuje się z poliolefinu, który jest materiałem samogasnącym. Nie bez znaczenia pozostają właściwości zapewniające wytrzymałość na czynniki mechaniczne oraz na działanie rozpuszczalników. Rurki są odpowiednio spłaszczone. Aby móc wykonywać nadruk w drukarkach termokurczliwych, rurki dostarcza się w rolkach.

Etykiety do zadań specjalnych

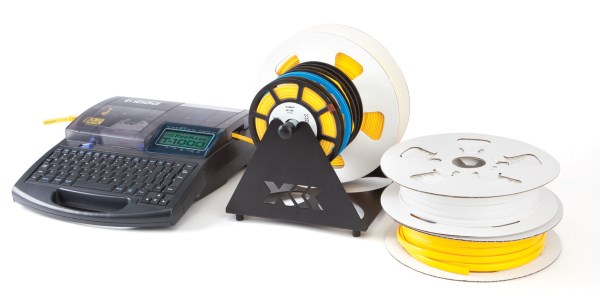

Fot. 5. Niska waga, małe gabaryty oraz wbudowana pamięć wewnętrzna, pozwalają na pracę drukarki w terenie. Fot.: PROMARK Fot. 5. Niska waga, małe gabaryty oraz wbudowana pamięć wewnętrzna, pozwalają na pracę drukarki w terenie. Fot.: PROMARK

Etykiety ze stali nierdzewnej są wskazane wszędzie tam, gdzie występuje działanie szkodliwych substancji oraz wilgoć, bardzo wysokie czy niskie temperatury, a więc głównie przy instalacjach przemysłowych. Warto, aby na oznaczeniu etykiet była adnotacja, że użyta stal jest kwasoodporna. Ważne, aby takich etykiet nie mocować przy pomocy tradycyjnych opasek zaciskowych – na pewno nie zdadzą one egzaminu. Konieczne będą opaski stalowe – one również będą narażone na działanie szkodliwych czynników. Z pewnością zaciekawi nas, jak wykonać trwałe oznaczenia na stalowych etykietach. Do tego celu służą specjalne automaty. Standardowo w automacie przewiduje się 42 znaki, składające się z liter, cyfr oraz symboli. Alternatywą dla oznaczeń stalowych będą szyldy nośne.

Drukarka jaka jest każdy widzi

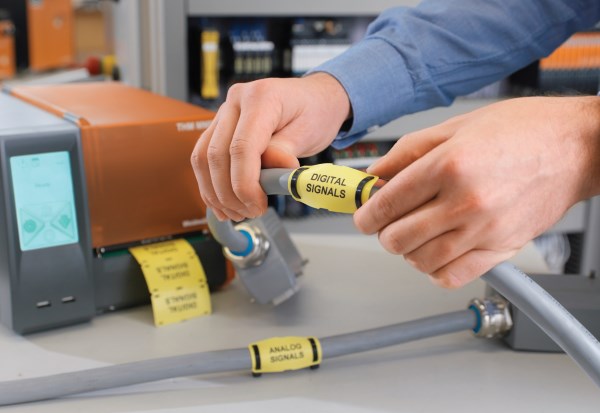

Fot. 6. Dobrze wydrukowana etykieta powinna być odporna na działanie paliw i innych tworzyw ścierających, na promieniowanie UV oraz na działanie niekorzystnych czynników atmosferycznych. Fot.: WEIDMÜLLER Fot. 6. Dobrze wydrukowana etykieta powinna być odporna na działanie paliw i innych tworzyw ścierających, na promieniowanie UV oraz na działanie niekorzystnych czynników atmosferycznych. Fot.: WEIDMÜLLER

Na rynku mamy szeroki wybór drukarek do etykiet i znaczników. Poczynając od drukarek etykiet samoprzylepnych, które umożliwiają wydrukowanie etykiet w różnych szerokościach, długościach i w bogatej gamie kolorów. Etykiety takie są zazwyczaj odporne na ścieranie mechaniczne, wodę, wysokie i niskie temperatury, jak również światło słoneczne, ponieważ mają stabilny kolor. Zapewniają wysoką jakość etykiet. Przenośne drukarki, czyli inaczej ręczne nadają się tam, gdzie trzeba drukować mniejsze serie etykiet w różnych miejscach. Są one idealne do prostych etykiet z tekstem. Przemysłowe przenośne drukarki etykiet natomiast są przeznaczone zwłaszcza do oznakowania instalacji elektrycznej, terminali, rozdzielaczy, paneli krosowych i innych urządzeń. Mają bardziej wytrzymałą konstrukcję i dostarczane są w poręcznej walizce z tworzywa sztucznego. Niektóre modele drukarek etykiet umożliwiają również połączenie z komputerem, mają zastosowanie podczas drukowania logo, grafiki lub bazy danych. Znacznie usprawniającym naszą pracę urządzeniem są drukarki etykiet, zaprojektowane do druku stacjonarnego. Do każdej drukarki etykiet dostarczane jest profesjonalne oprogramowanie do tworzenia etykiet. Nadają się one do drukowania oznaczeń w jednym miejscu – gdy nie ma potrzeby, aby drukować etykiety na różnych miejscach. To tak zwane stołowe drukarki z podłączeniem do komputera. Jeżeli chcemy, aby nasze drukarki były używane w różnych miejscach, zdecydujmy się na przenośne urządzenia z podłączeniem do komputera. Drukarki te można obsługiwać zarówno za pomocą klawiatury jak i komputera. Łączą one w sobie zalety drukarek stołowych i przenośnych. Są przeznaczone do drukowania etykiet bezpośrednio na miejscu, ale również służą jako drukarki stacjonarne z podłączeniem do komputera. Najczęściej w cenę każdej drukarki jest wliczone profesjonalne oprogramowanie do tworzenia etykiet, które pozwala wstawić do wydruku grafikę, logo, kod kreskowy lub inne dane z zewnętrznej bazy.

Małgorzata Szcześniak
Korzystałam (opis drukarek)
