W budowie aparatury sterowniczej i rozdzielczej często zachodzi konieczność podłączania żył lub przewodów do miedzianych szyn zbiorczych. Zwykle jest to realizowane za pomocą czasochłonnych zacisków śrubowych lub przykręconych na stałe zacisków do przewodów przyłączeniowych. Rittal oferuje teraz najszybszą metodę łatwego i bezpiecznego podłączania w postaci nowej generacji bezobsługowych zacisków przyłączeniowych w technologii push-in.

Fot. 1. Poprzez nową generację izolowanych zacisków przyłączeniowych w technologii
push-in Rittal oferuje teraz najszybszą metodę łatwego i bezpiecznego
podłączania przewodów do szyn zbiorczych Fot. 1. Poprzez nową generację izolowanych zacisków przyłączeniowych w technologii push-in Rittal oferuje teraz najszybszą metodę łatwego i bezpiecznego podłączania przewodów do szyn zbiorczych

Zaciski push-in mają wiele zalet: podłączanie przewodów staje się bardzo łatwe i szybkie. Zaciski nie wymagają konserwacji i nadają się do różnych typów przewodów. Aby wykorzystać te zalety także w systemach szyn zbiorczych, Rittal opracował nową generację izolowanych zacisków przyłączeniowych. W ten sposób konstruktorzy aparatury rozdzielczej i sterowniczej skorzystają na bezpośrednim podłączaniu kabli oraz przewodów do szyn zbiorczych. Nowe przyłączeniowe są dostępne w dwóch zakresach 0,5–4 mm² oraz 1,5–16 mm², a także w tym zakresie dla miedzianych szyn zbiorczych o grubości 5 i 10 mm. Zaciski można łatwo i szybko zainstalować na szynie zbiorczej. Odizolowaną końcówkę przewodu łączy się z szyną zbiorczą, po prostu wsuwając ją do pola zacisku. Pierwsze zalety można zauważyć już podczas instalowania zacisku: po pierwsze zacisk jest utrzymywany w miejscu na szynie zbiorczej przez osobny mechanizm sprężynowy. Po drugie sprężyna usuwa utlenione warstwy, które utworzyły się na szynie zbiorczej, optymalizując w ten sposób przewodność. Zintegrowany element kontaktowy ze zdefiniowanymi i wydzielonymi punktami styku zapewnia optymalny docisk.

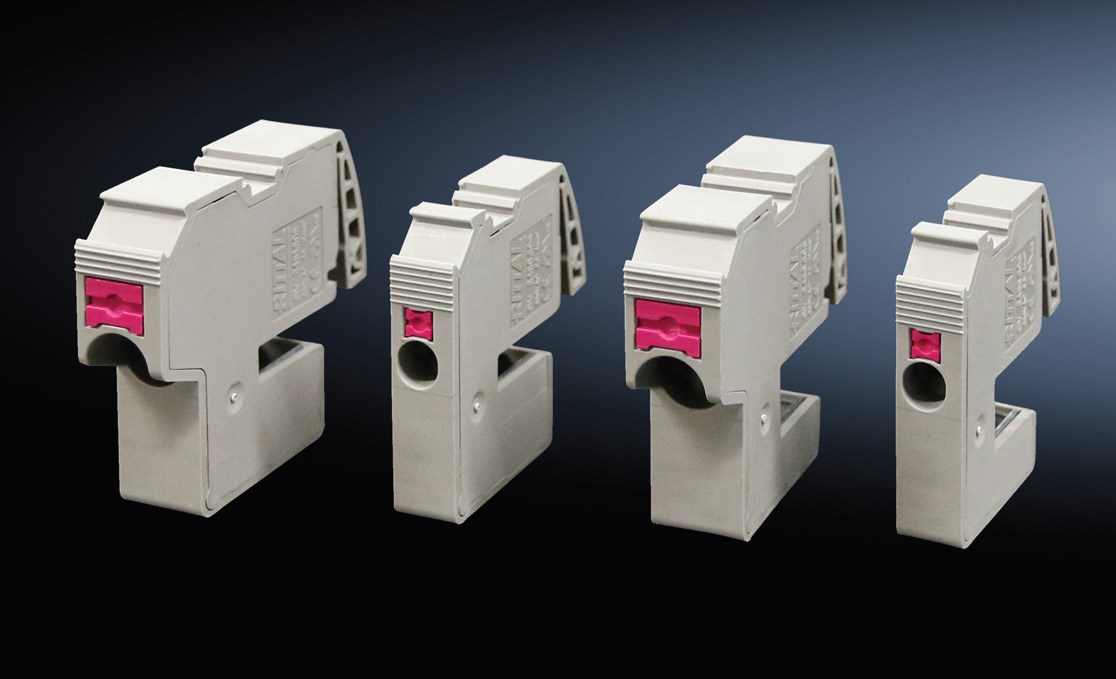

Rittal z nowymi zaciskami przyłączeniowymi - błyskawiczne podłączanie przewodów Fot. 2

Druga sprężyna wewnątrz zacisku gwarantuje bezpieczne mocowanie przewodu. Jednocześnie docisk ten pozwala na łatwe i szybkie wtykanie przewodów jedno- i wielodrutowych, łączonych ultradźwiękowo oraz giętkich linkowych z końcówkami tulejkowymi. Podłączać można także przewody z podwójnymi końcówkami tulejkowymi.

Nowy zacisk przyłączeniowy dzięki swoim właściwościom może redukować potencjalne błędy – jak wadliwy docisk czy momenty dokręcania, a także poluzowanie zacisku. Brak konieczności konserwacji zwiększa niezawodność systemu i obniża koszty późniejszych prac serwisowych.

Zacisk ma też wiele zastosowań, jak np. podłączanie przewodów ochronnych lub neutralnych do szyn zbiorczych. Inne wykorzystanie to antyzwarciowy odczep napięcia na szynach miedzianych systemu szyn zbiorczych. Możliwe jest także konstruowanie rozdzielaczy szeregowych lub bloków rozdzielczych z dużą liczbą zacisków do przewodów wychodzących.

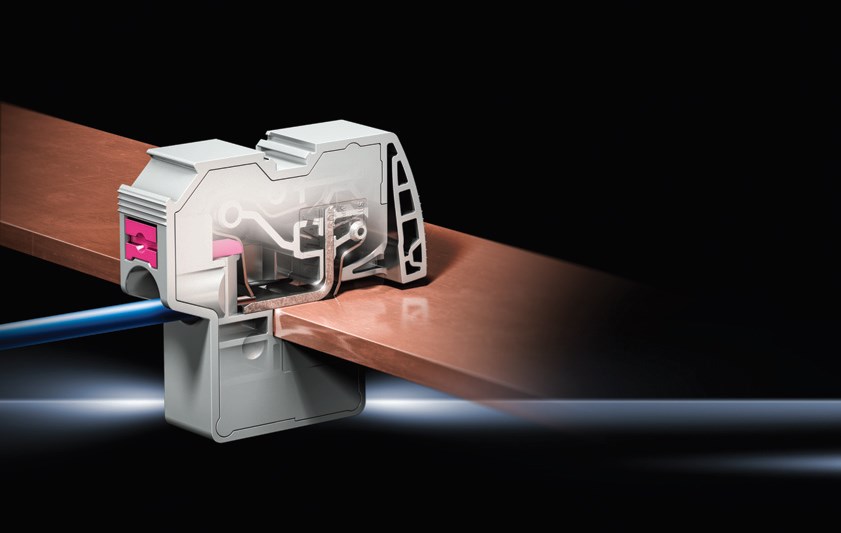

Rittal z nowymi zaciskami przyłączeniowymi - błyskawiczne podłączanie przewodów Fot. 3

Dzięki wielu atestom UL i IEC, nowy zacisk push-in daje możliwości zastosowań na całym świecie. Ponadto ta nowość nadaje się także do zastosowań w żegludze i środowisku morskim. Obecnie trwają badania w ABS, DNV-GL i LR – aprobaty będą dostępne prawdopodobnie we wrześniu.

Rittal Sp. z o.o.
