Niezawodne działanie oraz sprawny montaż to główne czynniki jakie instalatorzy uwzględniają wybierając aparaturę modułową dla budownictwa mieszkaniowego. Wychodząc naprzeciw tym oczekiwaniom, firma Schneider oferuje aparaturę modułową serii K60 oraz obudowy Easy9, które znakomicie sprawdzają się przy wykonywaniu instalacji elektrycznych zarówno na potrzeby pojedynczych domów jednorodzinnych jak i w blokach mieszkalnych.

Aparatura serii K60 pozwala na zabezpieczenie instalacji elektrycznych, typowych dla mieszkań czy domów, przy czym szeroki zakres oraz funkcjonalność jaką zapewnia, pozwalają na jej zastosowanie również w przypadku bardziej wymagających zastosowań, charakteryzujących nowoczesne instalacje elektryczne.
Sprzęt, który obecnie jest powszechnie stosowany w gospodarstwach domowych obejmuje pralki czy płyty indukcyjne. Są one przykładem urządzeń, których uszkodzenie może powodować pojawienie się odkształconego prądu upływu. Z tego powodu do zabezpieczenia obwodów je zasilających zaleca się zastosować wyłączniki różnicowoprądowe typu A. Wyłączniki tego typu są przeznaczone do stosowania w instalacjach zasilających urządzenia wyposażone w układy prostownicze czy 1-fazowe przemienniki częstotliwości.
Obwody elektryczne zasilające łazienki, sauny, kotłownie czy obwody komputerowe bardzo często są zabezpieczane indywidualnie i wykonywane jako oddzielne od pozostałej instalacji elektrycznej. W tego typu obwodach znakomicie sprawdzają się wyłączniki kombinowane (różnicowoprądowe z członem nadprądowym). Pozwalają w wygodny sposób tworzyć obwody dedykowane, zapewniając przy tym wygodę montażu i przejrzystość instalacji.
W przypadku konieczności przeprowadzenia remontu instalacji czy jej konserwacji lub sprawdzenia, istnieje potrzeba rozłączenia izolacyjnego instalacji od zasilania. W tym celu stosowane są rozłączniki izolacyjne instalowane w rozdzielnicy.
Wszystkie wyżej wymienione aparaty są częścią serii K60 firmy Schneider.

Pełen zakres aparatury modułowej serii K60 przedstawiony jest w tabeli 1.

Wyłączniki nadprądowe K60 Wyłączniki różnicowoprądowe ID K Wyłączniki różnicowoprądowe z członem nadprądowym DPN Vigi K Rozłączniki izolacyjne SW
  • Wytrzymałość zwarciowa 6kA
  • Charakterystyki B i C
  • Prąd znamionowy 2-40 A
  • 1-, 1+N-, 3-, 3+N-bieg.
  • Wytrzymałość zwarciowa 6kA
  • Typ AC i A
  • 2- i 4- bieg.
  • Prąd znamionowy 25-63 A
  • Znamionowy prąd różnicowy 30 i 300 mA
  • Wytrzymałość zwarciowa 6kA
  • Typ AC i A
  • Charakterystyka B i C
  • Prąd znamionowy 10, 16 i 20 A
  • 1- i 3-bieg.
  • Trwałość 50 000 cykli
  • Prąd znamionowy 63A

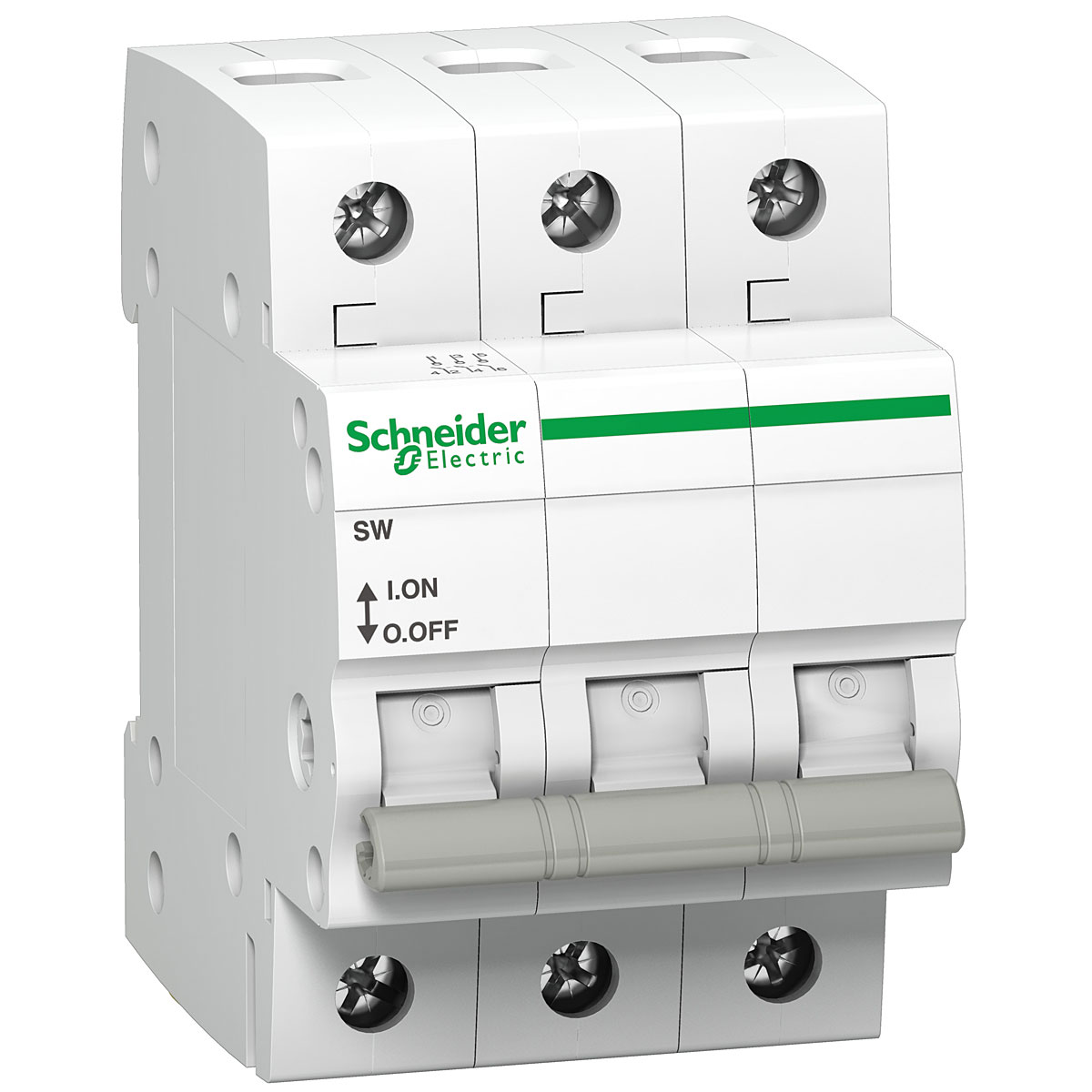

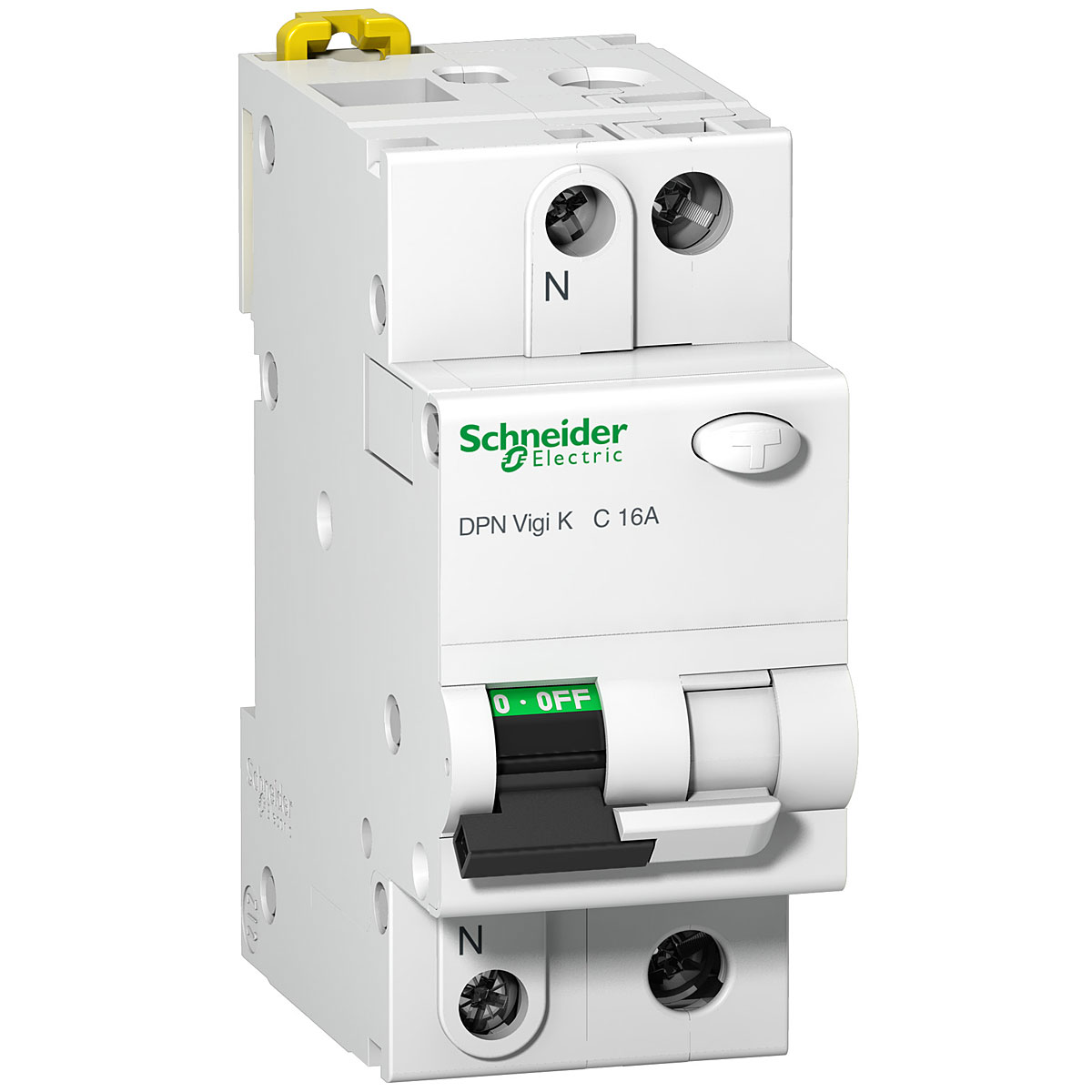

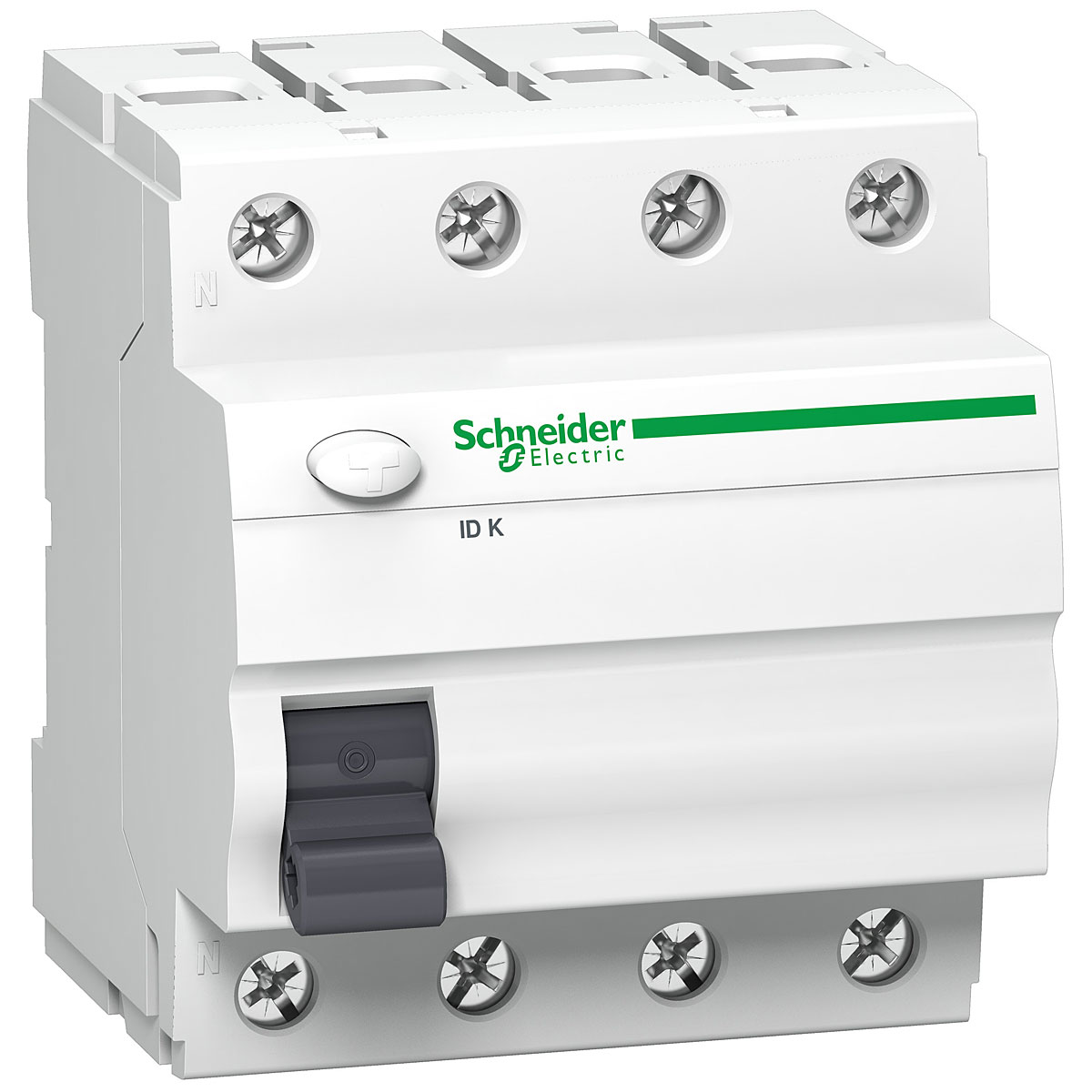

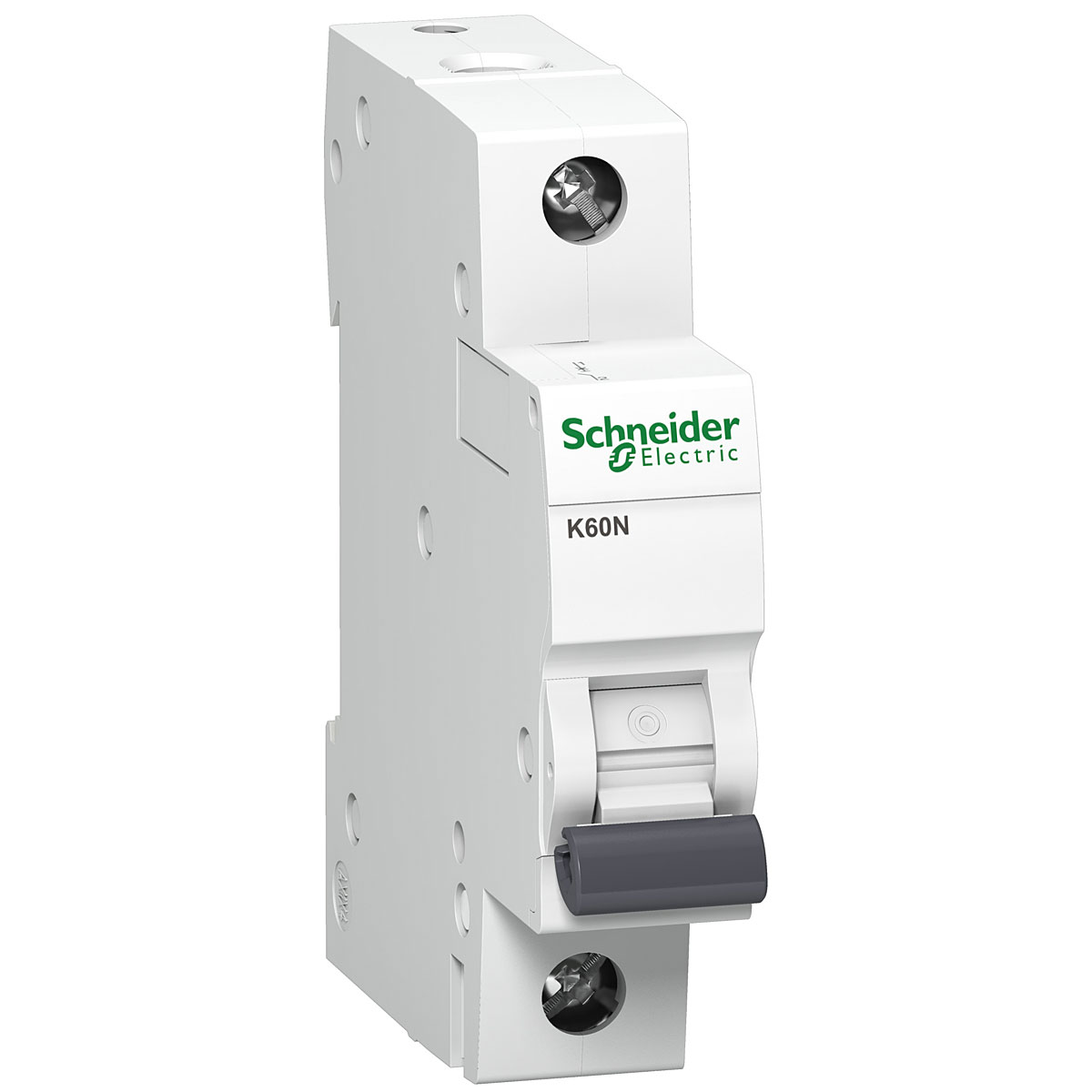

Rys. 1. Aparatura i obudowy skrojone na miarę potrzeb budownictwa mieszkaniowego Rys. 2. Aparatura i obudowy skrojone na miarę potrzeb budownictwa mieszkaniowego Rys. 3. Aparatura i obudowy skrojone na miarę potrzeb budownictwa mieszkaniowego Rys. 4. Aparatura i obudowy skrojone na miarę potrzeb budownictwa mieszkaniowego

Aparatura jest dopracowana konstrukcyjnie, tak aby jej montaż przebiegał sprawnie i szybko, poszczególne aparaty dopasowane są kształtem, wyglądem i standardem połączenia (rys. 5).

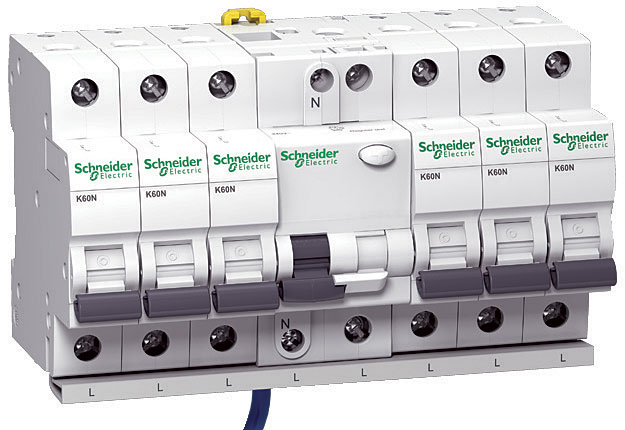

Rys. 5. Wyłączniki różnicowoprądowe, kombinowane, rozłączniki oraz wyłączniki nadprądowe serii K60 są wzajemnie dopasowane wyglądem, konturem oraz standardem połączenia.Rys. 5. Wyłączniki różnicowoprądowe, kombinowane, rozłączniki oraz wyłączniki nadprądowe serii K60 są wzajemnie dopasowane wyglądem, konturem oraz standardem połączenia.

Podwójne, dolne zaciski szynowe/windowe pozwalają na wzajemne oszynowanie aparatury. Zaciski są karbowane co zapewnia pewność umocowania przewodów. Uzupełnieniem serii K60 są oferowane przez firmę Schneider ograniczniki przepięć, lampki sygnalizacyjne, styczniki czy przekaźniki impulsowe będące nieodłączną częścią rozdzielnic elektrycznych.

Nowością w ofercie jest seria obudów Easy9 do montażu aparatury modułowej (rys. 6).

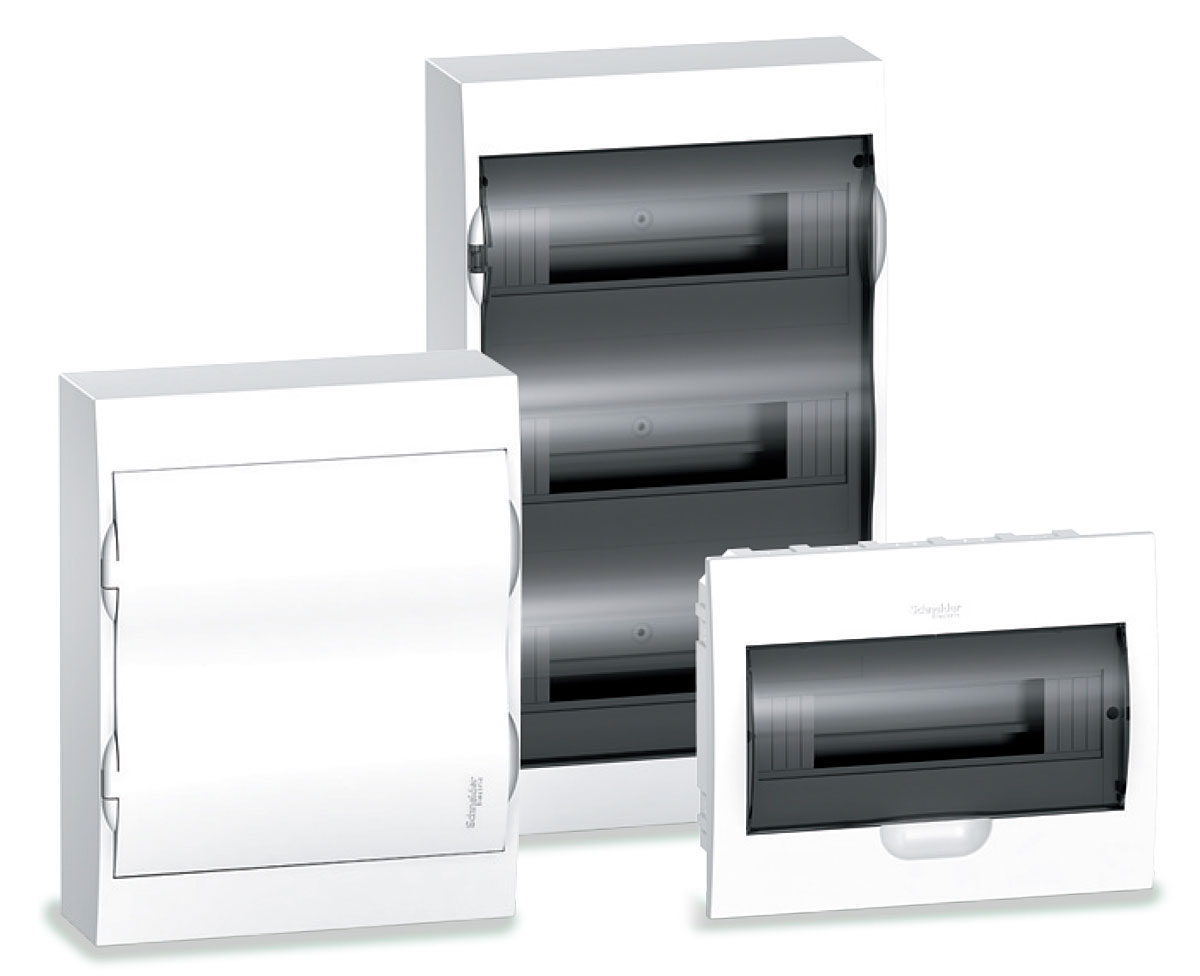

Rys. 6. Obudowy Easy9 dla budownictwa mieszkaniowego dostępne są w wersji podtynkowej oraz  natynkowej z drzwiami białymi lub transparentnymi. Pozwalają na zabudowę do 36 standardowych modułów.Rys. 6. Obudowy Easy9 dla budownictwa mieszkaniowego dostępne są w wersji podtynkowej oraz natynkowej z drzwiami białymi lub transparentnymi. Pozwalają na zabudowę do 36 standardowych modułów.

Obudowy wyróżnia ciekawe wzornictwo, dzięki któremu dobrze komponują się z wnętrzami, w których są instalowane. Wersje podtynkowe i natynkowe z drzwiami pełnymi białymi oraz transparentnymi, pozwalające na zabudowę od 8 do 36 modułów, zapewniają możliwość dobrania odpowiedniej obudowy stosownie do potrzeb. Głębokość kasety podtynkowej wynosząca tylko 66 mm dla wersji 12-modułowej, pozwala na zabudowę szafek nawet w przypadku bardzo cienkich ścian, duża sztywność kasety ułatwia jej osadzenie we wnęce.
Obudowy standardowo wyposażone są w drzwi, oddzielne zaciski PE i N oraz naklejki opisowe. Prace instalatorskie przy stosowaniu Easy9 przebiegają bardzo sprawnie, co jest uzyskane poprzez:

  • dużą przestrzeń roboczą w obudowach
  • możliwość zmiany kierunku otwierania drzwi
  • osłabienia w obudowie do wprowadzenia przewodów
  • wyposażenie obudów podtynkowych w tekturowy arkusz, który pozwala zaślepić osadzoną w ścianie kasetę podtynkową i zabezpieczyć ją przed dostaniem się zanieczyszczeń do wnętrza
  • zaokrąglone krawędzie obudów, co pozwala na uniknięcie podrażnień rąk podczas prac montażowych i uszkodzenia przewodów (rys. 7)
  • możliwość wyjęcia stelaża z szynami, co pozwala na montaż i oprzewodowanie aparatów poza obudową.
Rys. 7. Sprawny montaż jest cechą wspólną aparatury K60 oraz obudów Easy9. Zaokrąglone krawędzie obudów zmniejszają ryzyko uszkodzenia przewodów oraz skaleczeń podczas prac monterskich.Rys. 7. Sprawny montaż jest cechą wspólną aparatury K60 oraz obudów Easy9. Zaokrąglone krawędzie obudów zmniejszają ryzyko uszkodzenia przewodów oraz skaleczeń podczas prac monterskich.

Jakości obudów Easy9 dopełniają kwestie bezpieczeństwa:

  • zgodność z normą EN 60670-24:0213,
  • II klasa ochronności,
  • stopień ochrony IP40 zapewniający ochronę przed wniknięciem ciał stałych.

Wszystkie te cechy czynią Easy9 optymalnym rozwiązaniem do zastosowania przede wszystkim w obiektach mieszkalnych. Obudowy Easy9 zestawione z aparaturą K60 tworzą dopasowany komplet, pozwalający w sprawny i pewny sposób wykonywać instalacje elektryczne, zachowując przy tym jakość gwarantowaną przez firmę Schneider.
