Firma ISTPOL Sp. z o.o. istnieje na polskim rynku elektrycznym od 18 lat, dostarczając dla klientów indywidualnych, instytucjonalnych, a także dla rynku hurtowego i odbiorców przemysłowych profesjonalne rozwiązania w zakresie elektrotechniki. ISTPOL jako długoletni partner niemieckiej firmy WALTHER WERKE oferuje swoim klientom produkty najwyższej europejskiej jakości, a także profesjonalne doradztwo techniczne.

Kompletne złącze 16 pinowe Kompletne złącze 16 pinowe

Firma WALTHER to producent najwyższej jakości złącz elektrotechnicznych. W swojej ofercie posiada gniazda i wtyczki siłowe od 16 do 125 A na napięcia od 24 – 42 V AC/DC, 110-500 V AC, 50-60Hz (w tym także wykonanie dla przekształtników o częstotliwości 100 – 300Hz), natynkowe i podtynkowe w stopniach ochrony od IP44 do IP67, wykonane z wysokiej klasy materiałów odpornych na starzenie się oraz uszkodzenia mechaniczne, w tym także odporność na pęknięcia przy niskich temperaturach, a także gniazda i wtyczki w wykonaniach nietypowych i specjalnych (dla przemysłu kolejowego i maszynowe- Profesjonalne rozwiązania dla przemysłu i dystrybucji energii elektrycznej go), rozdzielnice elektryczne z tworzywa sztucznego (zamknięte lub do zabudowy modułowej i montażu osprzętu siłowego) ze stopniem ochrony w zakresie IP44 do IP67. Firma WALTHER specjalizuje się również w produkcji złącz przemysłowych, przeznaczonych dla przemysłu maszynowego np. produkcja maszyn pakujących, maszyn dla przemysłu spożywczego, obrabiarek precyzyjnych, pojazdów szynowych itp.
Seria PROCON to złącza przemysłowe wielotorowe, stosowane do połączeń elektrycznych w układach zasilania oraz automatyki i sterowania. Stosuje się je wszędzie tam, gdzie musi być zagwarantowana pewność kontaktu oraz odporność na duże zawilgocenie i zapylenie środowiska pracy. Złącza wielotorowe składają się z mechanizmu gniazda i wtyku oraz z obudowy gniazda i wtyku.

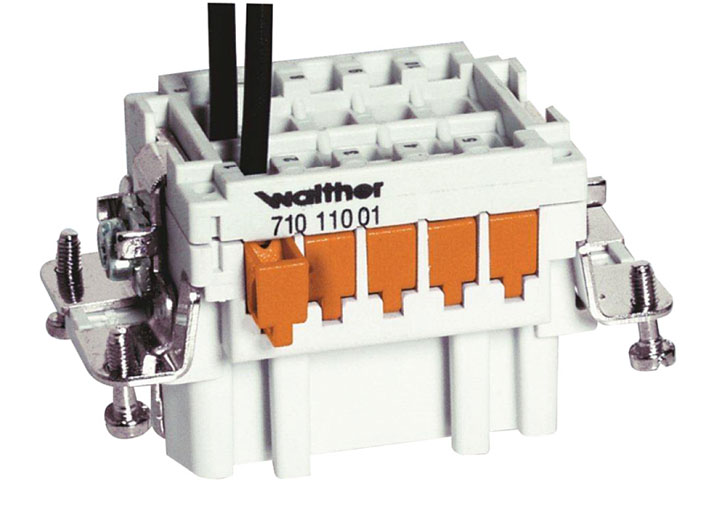

Mechanizm podłączenia bezśrubowego Mechanizm podłączenia bezśrubowego

Mechanizmy gniazd i wtyków PROCON są dostępne w typoszeregach: A (ilość kontaktów 3 - 32), B (6 - 48), BB (10 - 92), BHT (6 - 24, o podwyższonej odporności na temperatury do 200ºC), BA (6 - 12), D (7 - 128), DD (24 - 216), a także złącza do zabudowy modularnej serii MO, umożliwiające np. zgrupowanie połączeń elektrycznych i pneumatycznych w jednej wtyczce/gnieździe. Mechanizmy wtyków umożliwiają mocowanie przewodów na zaciski śrubowe. Dostępne są także wkłady do podłączenia zagniatanego typu Crimp, a także mechanizmy z podłączeniami bezśrubowymi (technika połączeń nacinanych).

Szeroki wybór przekrojów pinów (0,14 - 4 mm²) oraz ich rodzaju (powlekane stopem srebra lub złota) pozwalają na spełnienie nawet najbardziej wygórowanych wymagań technologicznych, co jest szczególnie istotne przy przenoszeniu sygnałów o niskim poziomie.
Zakres przenoszonych obciążeń prądowych to 10 – 16 A (dla złącz typu MOB do 50 A) przy napięciu znamionowym 250 – 500 V (dla złącz serii MO 63 – 1000 V). Obudowy gniazd i wtyków są wykonane z tworzywa sztucznego i odlewu aluminium (dla serii A i D), pozostałe obudowy tylko w wykonaniu aluminiowym. Obudowy wtyków mogą mieć wejście górne lub kątowe. Natomiast obudowy gniazd umożliwiają montaż na urządzeniu (obudowy do nabudowania) lub jako obudowy przelotowe (zatablicowe).
Złącza posiadają zamek z ryglowaniem bagnetowym, poprzecznym i wzdłużnym, zapewniającym stopień ochrony IP67 (przy pełnym zamknięciu) lub w wersji z ryglowaniem śrubowym stopień ochrony IP68. Oczywiście, w zależności od rozmiaru złącza, dostępne są różne wersje dławików (M20 do M50, jak również wykonania z dławikami Pg). Jako uzupełnienie oferty złącz przemysłowych dostępne są także akcesoria: piny kodujące, adaptery do zmiany typu dławików M->Pg i Pg->M oraz pierścienie uszczelniające, rygle, zatyczki i pokrywy do gniazd oraz narzędzia do montażu i demontażu pinów.
Ciekawym rozwiązaniem dla przemysłu maszynowego i automatyki przemysłowej jest system złącz o nazwie CEPro. System CEPro to połączenie gniazd i wtyków siłowych ze złączami serii PROCON. Gniazda i wtyczki CEPro przypominają tradycyjne gniazda i wtyczki siłowe, z tą jednak różnicą, że w środku każdej wtyczki i gniazda umiejscowiony jest specjalny kanał, w którym znajdują się tory sygnałowe (sterownicze). Gniazda i wtyczki przystosowane są do podłączenia specjalnych przewodów systemu CEPro, które oprócz głównych torów prądowych (L1, L2, L3, N, PE) o przekroju 2,5 lub 4 mm² posiadają jeszcze dodatkowe ekranowane tory sterownicze (w ilości 6, 9 lub 10 żył) o przekroju 0,5 mm².

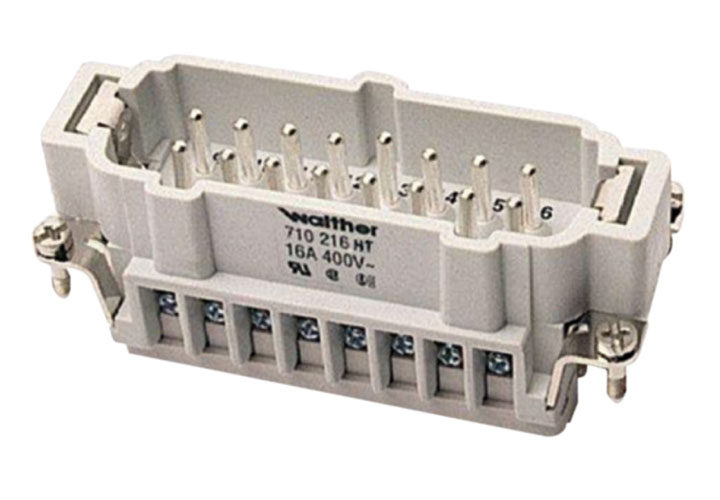

Mechanizm wtyku z podłączeniem śrubowym Mechanizm wtyku z podłączeniem śrubowym

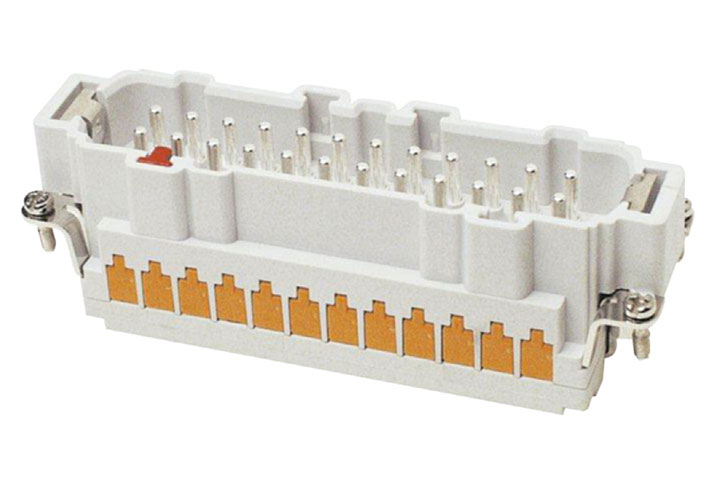

Mechanizm wtyku w technice połączeń nacinanych Mechanizm wtyku w technice połączeń nacinanych


Zaletą takiego rozwiązania jest brak konieczności prowadzenia osobnych obwodów zasilających i sterowniczych, co prowadzi do uproszczenia instalacji, zmniejszenia okablowania urządzenia, jak również integracji układu zasilania i automatyki. Seria CEPro obejmuje gniazda i wtyczki na zakres obciążeń 16 A i 32 A, zakres napięć znamionowych 250 – 690 V.
Do torów sterowniczych stosuje się piny oraz tulejki z mechanizmów typu B serii PROCON o przekroju 0,14 - 2,5 mm². Obudowy gniazd i wtyków zapewniają stopień ochrony IP67. Jako uzupełnienie oferty produktów z zakresu dystrybucji energii elektrycznej firma ISTPOL oferuje m.in. rozdzielnice systemu modularnego, do montażu naściennego lub jako urządzenie wolnostojące, wykonane z blachy stalowej lub nierdzewnej, do zabudowy poprzez montaż skrzynki rozdzielczej systemu CEEtyp. Rozdzielnice doskonale sprawdzają się w pracy w „terenie” np. w portach jachtowych, na polach biwakowych itp.
Nowością w ofercie firmy jest system rozdzielnic E-BoxX oraz stacji ładujących ESTATION, przeznaczony do ładowania akumulatorów pojazdów elektrycznych.

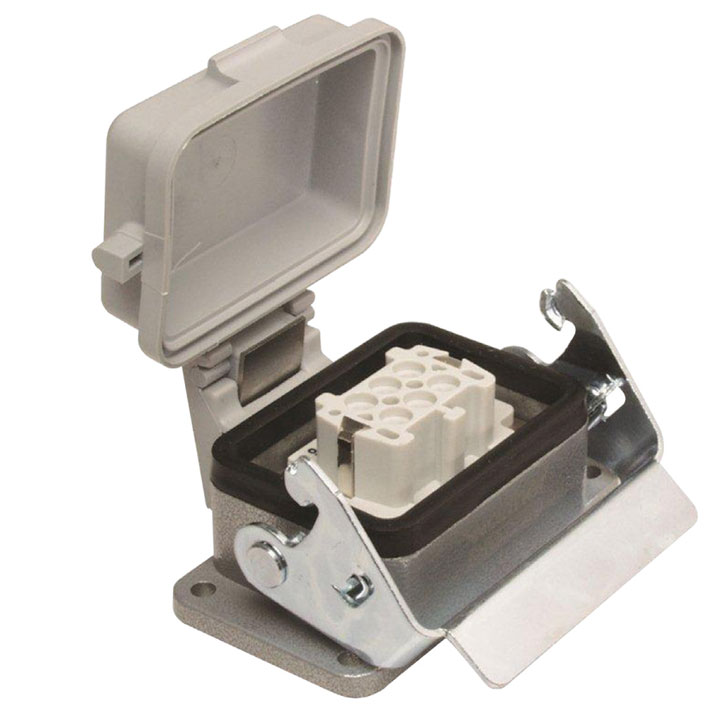

Gniazdo przelotowe z pokrywą Gniazdo przelotowe z pokrywą

System E-STATION to kompletna rozdzielnica, posiadająca wtyczki do podłączenia kabla ładowania oraz system rozliczeniowy, umożliwiający dokonywanie płatności za pobraną energię. System E-BoxX to rozdzielnice z tworzywa sztucznego, wyposażone w aparaturę modułową oraz gniazda typu Schuko, 3- lub 5-polowe gniazda CEEtyp oraz specjalne gniazda 7-polowe. Wszystkie te gniazda odpowiadają najnowszym europejskim standardom.
Gniazda 7-polowe przenoszą energię elektryczną, tak jak tradycyjne gniazda i wtyczki (L1, L2, L3, N, PE). Ponadto 2 dodatkowe styki (oznaczane jako CC i CP) służą do transmisji danych oraz „rozpoznania” kabla i zainstalowanych gniazd i wtyczek. Pojazd wyposażony w takie gniazda może być ładowany zarówno z sieci 1-fazowej 230 V, jak i z sieci 3-fazowej 400 V. Pozwala to na przenoszenie prądów ładujących o mocy w zakresie od 3,7 do 43,5 kW.

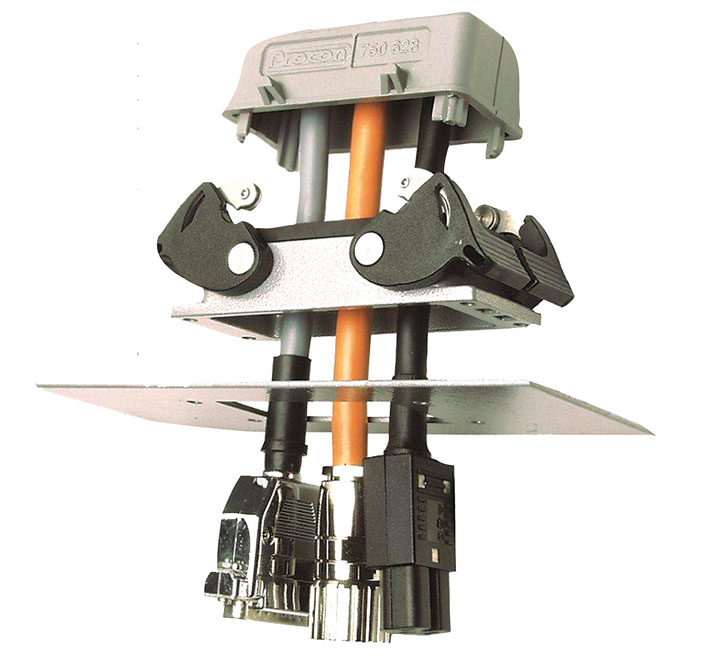

Obudowa przelotowa Obudowa przelotowa

Rozdzielnice oraz gniazda i wtyczki są dostępne w wielkościach prądów znamionowych 16, 32 i 63 A, przy napięciach 230 – 400 V. System E-BoxX przeznaczony jest do montażu naściennego np. w garażach, parkingach podziemnych itp. Opcjonalnie rozdzielnice mogą być wyposażone w inteligentny licznik, który pokazuje ilość „wyjeżdżonej” energii. Uzupełnieniem obu systemów są gniazda i wtyczki, dostępne zarówno w wykonaniu tablicowym jak i przenośnym, jak również kompletne przewody ładujące zakończone wtyczkami.

inż. Łukasz Zaremba
ISTPOL Sp. z o.o.
www.istpol.pl
