Schrack Technik zaprojektował i wykonał elektrownię fotowoltaiczną składającą się:

Stacja ładowania e-rowerów

- z połączonych paneli fotowoltaicznych o łącznej mocy systemu 1 kWp,
- osłony pojazdów z miejscem na 6 rowerów,
- z bezpiecznymi stojakami parkingowymi dla rowerów
- tablicy z wizualizacją wartości energii.

Wszystkie pojazdy elektryczne jednośladowe mogą być ładowane - tj. rowery i skutery elektryczne.

Dostawa takiego zestawu odbywa się jako gotowy moduł. Zestaw może być wykonany w dwóch wersjach:

- Z gniazdami do podłączenia rowerów elektrycznych umieszczonymi w tzw. słupku „stacji ładowania rowerów”
- Z gniazdami do podłączenia rowerów elektrycznych umieszczonymi przy każdym stojaku w konstrukcji elektrowni fotowoltaicznej


Jest to idealne rozwiązanie dla różnych obiektów rekreacyjnych oraz centr handlowych.

Dach nad rowerami wraz ze stojakamiDach nad rowerami wraz ze stojakami

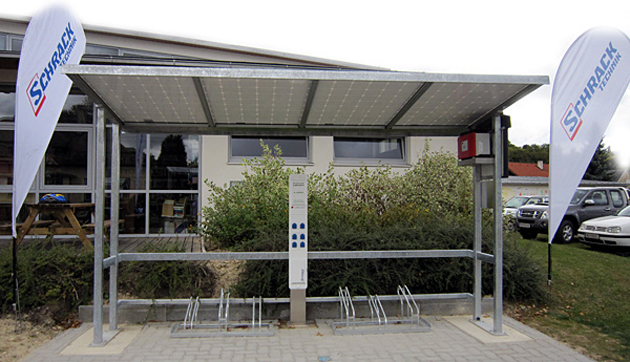

Dach nad rowerami wraz ze stojakami

Cztery panele fotowoltaiczne tworzą powierzchnię dachu i zapewniają ochronę przed warunkami atmosferycznymi.

Konstrukcja wykonana z blachy ocynkowanej. Zainstalowane stojaki rowerowe zapewniają bezpieczne mocowanie rowerów.
W tej stacji jest 6 gniazd ładowania.

Ponadto może być opcjonalnie:
- powłoka w kolorze RAL,
- montażu dachu zewnętrznego nad elementami fotowoltaicznymi z pleksiglasu

Elementy fotowoltaiczneElementy fotowoltaiczne

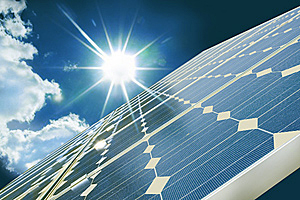

Elementy fotowoltaiczne

System zasilania z ogniw fotowoltaicznych o mocy 1 kWp.

Zastosowano 4 x panele fotowoltaiczne ISOFOTON 250 Wp (szer. x głęb. x wys. : 994x45x1667mm) (250 Wp / panel) + okablowanie + ochrona przeciwprzepięciowa PV

Dane techniczne:

- moc: 980 Wp (4 panele)
- module powierzchnia modułów PV: 6,64 m2
- Nachylenie: 8 °
- Optymalne ustawienie systemu: na południe (w zależności od lokalizacji)

Stacja ładowania rowerówStacja ładowania rowerów

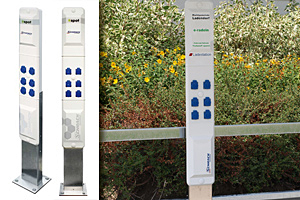

Stacja ładowania rowerów

Stacja z ładowarką umożliwia ładowanie rowerów elektrycznych oraz podłączenie max 6 rowerów elektrycznych do kolumny.

Dane techniczne:

- obudowa: plastik (szer. x głęb. x wys.: 220x130x1750 mm)
- stopień ochrony: IP44
- montaż: podstawa stacji do podłoża
- wyjście: 6 szt. gniazd 230 V 50 Hz
W opcji:
- Uchwyt rowerowy
- podwyższony stopień ochrony: IP66

Inwerter + licznik kWhInwerter + licznik kWh

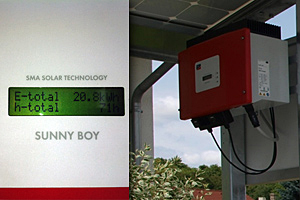

Inwerter + licznik kWh

Falownik Sunny Boy 1200 firmy SMA doskonale współpracuje z panelami.

Dzięki wykorzystaniu MPP-T (funkcji w inwerterze, aby działał on z najwyższym poziomem mocy) została zapewniona optymalny wydajność.

Jest on podłączony do 2 jednofazowych liczników energii poprzez interfejs do wizualizacji danych.

Moc znamionowa inwertera: 1.2kW

Wizualizacja wartości energiiWizualizacja wartości energii System EASY PACK: Prosty System PrzechowywaniaSystem EASY PACK: Prosty System Przechowywania

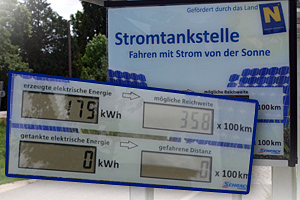

Wizualizacja wartości energii

Wizualizacja wytworzonej energii i zasięg wynikający z jej wytworzenia oraz pobranej energii elektrycznej i możliwy dystans z tej energii pobranej jest na widocznym wyświetlaczu informacyjnym.

Wymiary ( szer. x głęb. x wys.): 640x55x520 mm

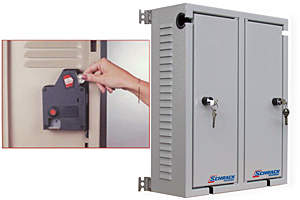

System EASY PACK: Prosty System Przechowywania

Potrzebujesz przechować swoje rzeczy?

Dzięki naszemu Systemowi Easy Pack nie będziesz miał tego problemu. Wystarczy wrzucić monetę i zamknąć szafkę – później odblokować aby otrzymać zwrot depozytu.
