Nowa seria powietrznych wyłączników mocy ACB

Fot. 1. Kompaktowe wymiary wyłączników ACB U-Series HYUNDAI.Fot. 1. Kompaktowe wymiary wyłączników ACB U-Series HYUNDAI.

HYUNDAI HEAVY INDUSTREIS to globalny lider w wielu gałęziach przemysłu, m.in. w budowie okrętów, energetyce, transporcie czy budowie maszyn.

Pośród wielu dywizji korporacji, jedną z najdynamiczniej rozwijających się jest HYUNDAI HEAVY INDUSTRIES ELECRO ELECTRIC SYSTEMS DIV. (HHI-EES), skupiająca swoją działalność w sektorze energetycznym. Polityka ciągłego rozwoju i udoskonalania produktów w ofercie HYUNDAI zaowocowała wprowadzeniem do produkcji nowej serii powietrznych wyłączników mocy (ACB) U-series.

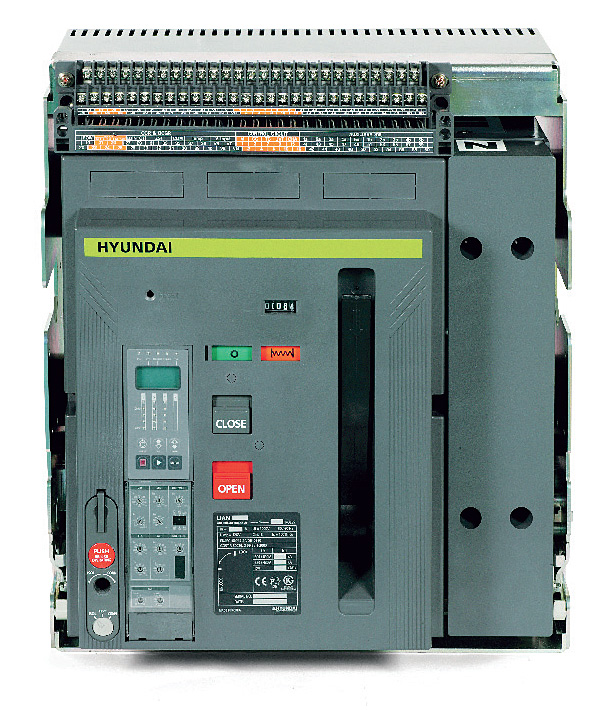

Fot. 2. Wyłącznik powietrzny UAN ACB produkcji HYUNDAI.Fot. 2. Wyłącznik powietrzny UAN ACB produkcji HYUNDAI.

Przedsiębiorstwo SLAViTECH Sp. z o.o., bazując na kilkunastoletnim doświadczeniu w dostawach aparatury zabezpieczeniowej nN, na mocy umowy z HYUNDAI HEAVY INDU- STRIES, zostało OFICJALNYM DYSTRYBUTOREM marki w Polsce. Dzięki zorganizowanym strukturom sprzedaży, przedsiębiorstwo jest w stanie zapewnić klientom profesjonalną obsługę przed-, jak i posprzedażową, zaczynając od dobrze wyposażonego magazynu w Polsce, poprzez kompetencje techniczne załogi oraz wsparcie projektowe, kończąc na fachowym serwisie.

Wyłączniki U-series charakteryzują się doskonałymi parametrami zachowując przy tym niewielkie wymiary. Nowoczesny design i bogata oferta dostępnych akcesoriów czynią z produktów HYUNDAI bardzo interesującą alternatywę dla producentów urządzeń rozdzielczych.

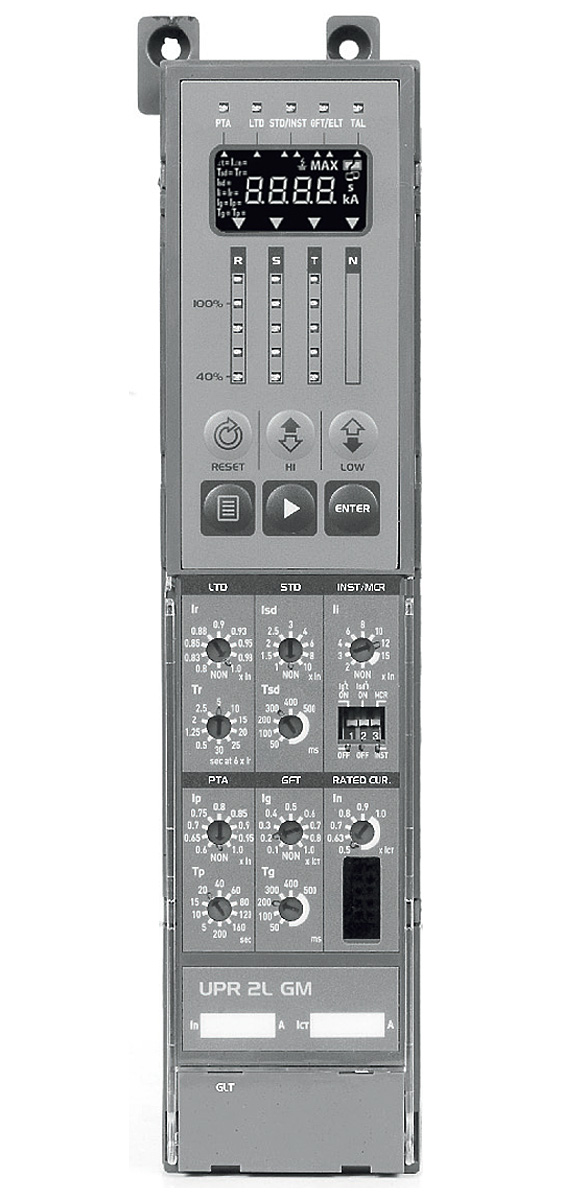

Fot. 3. Zabezpieczenie mikroprocesorowe wyłącznika mocy UAN HYUNDAI.Fot. 3. Zabezpieczenie mikroprocesorowe wyłącznika mocy UAN HYUNDAI.

Zastosowanie i charakterystyka techniczna

Wyłączniki mocy przeznaczone są do łączenia obwodów oraz urządzeń elektrycznych, realizując przy tym kompleksową ochronę przed przetężeniami. Koncepcja budowy wyłączników powietrznych ACB serii U wykorzystuje zaawansowane technologie w zakresie rozmiaru, zindywidualizowanego zakresu charakterystyki oraz ogromnych możliwości technicznych.

Główne cechy:

  • napięcie robocze: do 690 V,
  • prąd roboczy: 630 - 6300 A,
  • zdolność zwarciowa do 150 kA,
  • prąd nastawialny w pełnym zakresie,
  • przekaźniki zabezpieczeniowe mikroprocesorowe (elektroniczne).
  • wyświetlacz LCD i LED w standardzie,
  • zastosowanie materiałów przyjaznych dla środowiska naturalnego, tj. bez Cd, Pb, Hg, Cr6+, PBB and PBDE,
  • GWARANCJA JAKOŚCI potwierdzona badaniami DEKRA, KEMA, KERI,
  • wyprodukowane zgodnie ze standardami IEC 60947-1,2, EN 60947-2, GB, GOST R 50030.2-99 9 50030.1-2000, KS C 4620,
  • zgodne z normami: CE, ISO 18001 14001 9001, KS, GOST-R, BV, LR, UL, ABS, GL, KR, CCC, NK, GB.

Wyłączniki powietrzne HYUNDAI U-Series skonstruowane są zgodnie z wymaganiami normy IEC60947--2, co potwierdzone zostało w międzynarodowych jednostkach akredytujących, takich jak DEKRA, KEMA, KERI dla standardu NEMA AB-1. Ponadto wyłączniki U-series posiadają badania umożliwiające zastosowanie ich w elektrowniach nuklearnych oraz na jednostkach morskich.

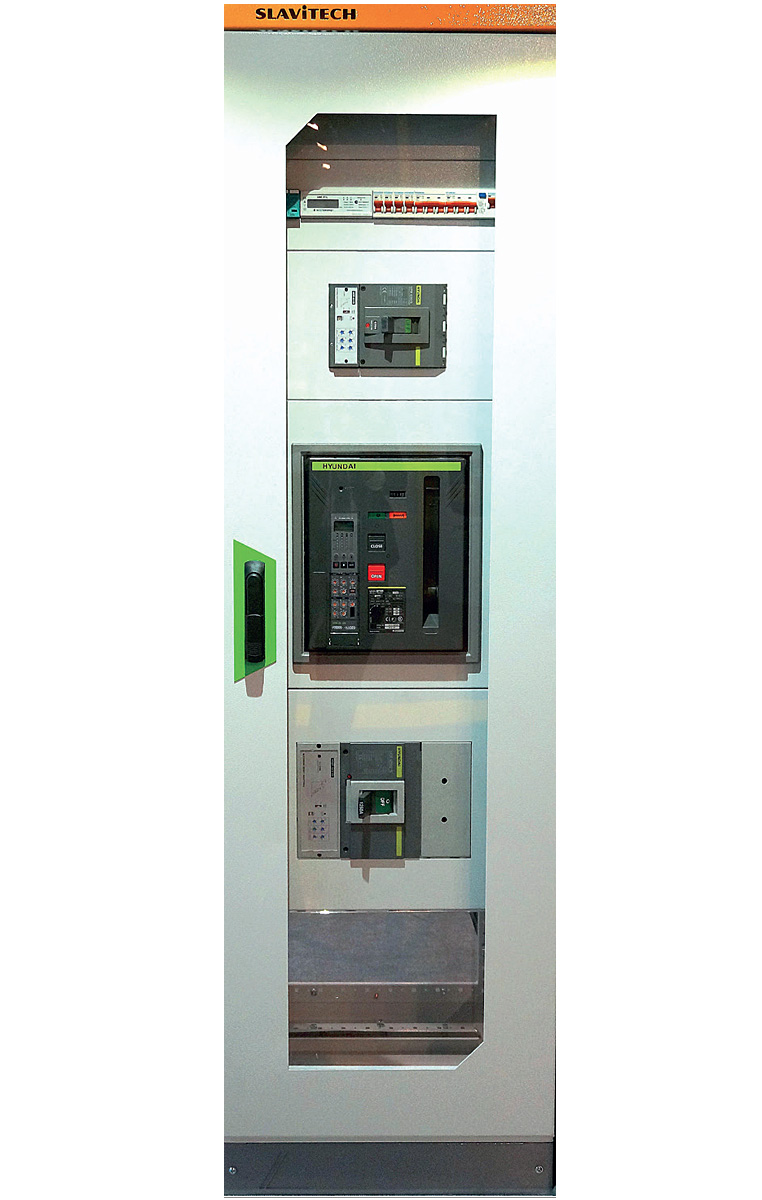

Fot. 4. Rozdzielnica STH SLAViTECH.Fot. 4. Rozdzielnica STH SLAViTECH.

Główne cechy konstrukcyjne

Wyłączniki powietrzne U-Series dostępne są w:

  • wykonaniu stacjonarnym,
  • wykonaniu wysuwnym.

W zależności od konstrukcji rozdzielnicy, a w szczególności od systemu montażu torów prądowych, firma SLAViTECH oferuje swoim klientom wyłączniki wyposażone w przyłącza poziome, pionowe i auto.

Wyposażenie dodatkowe i akcesoria

Wyłączniki powietrzne U-series dystrybuowane na polskim rynku w standardzie wyposażone są w:

  • wyzwalacz wzrostowy,
  • wyzwalacz podnapięciowy,
  • styki pomocnicze 5NO+5NC,
  • styki alarmowe,
  • napęd silnikowy,
  • mikroprocesorowe zabezpieczenie LSIG.

Wyposażenie dodatkowe obejmuje:

  • mechaniczne blokady jednoczesnego załączenia,
  • styki odwzorowujące stan wyłącznika,
  • blokady załączenia,
  • dodatkowe styki pomocnicze,
  • osłony przycisków oraz wiele innych akcesoriów.
Fot. 5. Wyłącznik powietrzny (ACB) U-Series HYUNDAI w rozdzielnicy typu STH SLAViTECH.Fot. 5. Wyłącznik powietrzny (ACB) U-Series HYUNDAI w rozdzielnicy typu STH SLAViTECH.

SLAViTECH oferuje swoim klientom również system rozdzielnic oraz układy automatyki SZR dedykowane dla wyłączników U-series.

Jacek Stryszyk
Slavitech
