Wychodząc naprzeciw potrzebom klienta firma SICHER ELECTRIC sukcesywnie rozszerza swoją ofertę na rynek polski w zakresie aparatury niskich napięć w oparciu o wejście we współpracę z europejskim producentem, który swoją tradycją w zakresie produkcji tych aparatów sięga początków lat 80. Tym produktem są ograniczniki przepięć.

Aparaty są dostępne w wersjach jednobiegunowych oraz wielobiegunowych w typach, B+C i C. Głównymi rynkami zbytu są Słowenia, Polska, Rosja i Ukraina. Wiele lat doświadczeń oraz inwestycję kierunkowane w rozwój technologii ich produkcji zapewnia dostarczanie tych aparatów na rynki europejskie w najwyższej światowej jakości.

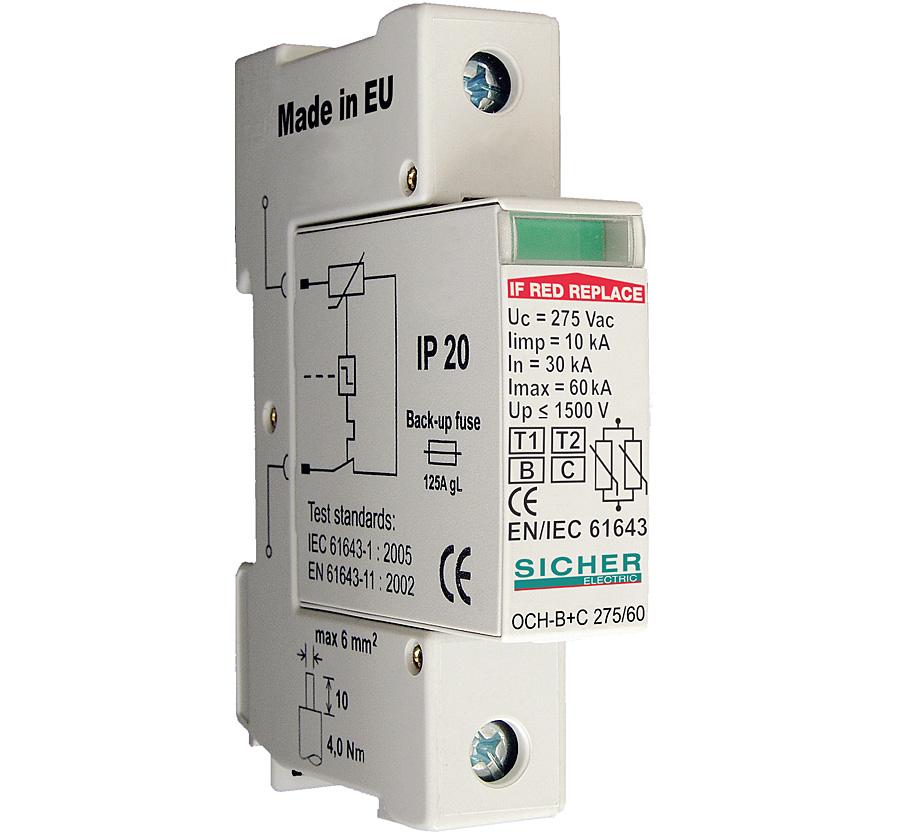

Ograniczniki przepięć w wersji jednobiegunowej znajdują swoje zastosowanie przede wszystkim w 1-fazowych systemach sieciowych, jak i również w systemach 3-fazowych. To drugie rozwiązanie wiąże się z koniecznością okablowania wszystkich elementów natomiast jego korzyścią jest zapewnienie logistycznej elastyczności i utrzymywania stanów magazynowych tylko jednego rodzaju produktu.

wielobiegunowej znajdują swoje zastosowanie w systemach 1-fazowych (2-modułowe) oraz 3-fazowych (3- i 4- modułowe).

Obecnie na ofertę marki SICHER ELECTRIC składają się ochronniki przepięć grupy B, C oraz B+C. W planie jest wprowadzenie ograniczników nowoczesnych, zminiaturyzowanych typu A oraz granicznika przepięć dla fotowoltaiki. Ochronniki posiadają wymienne wkładki warystorowe.

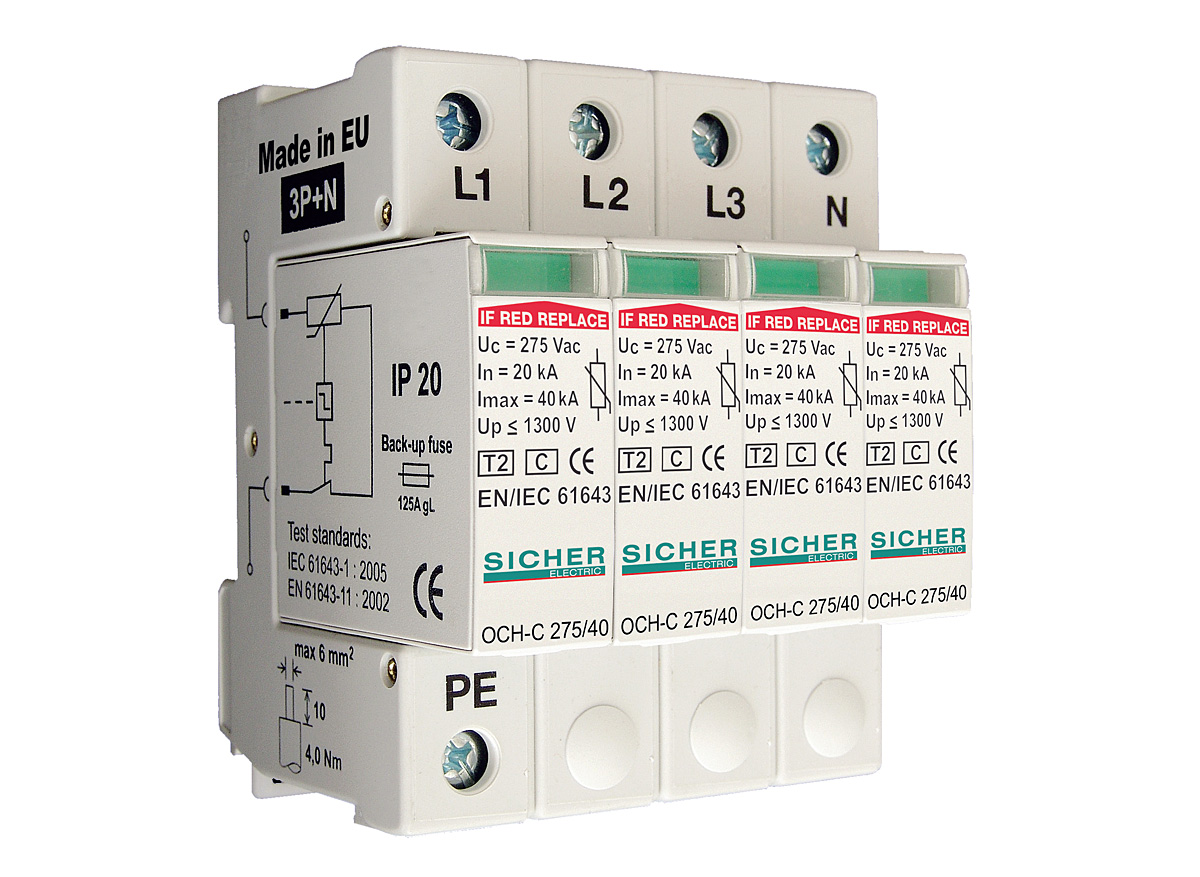

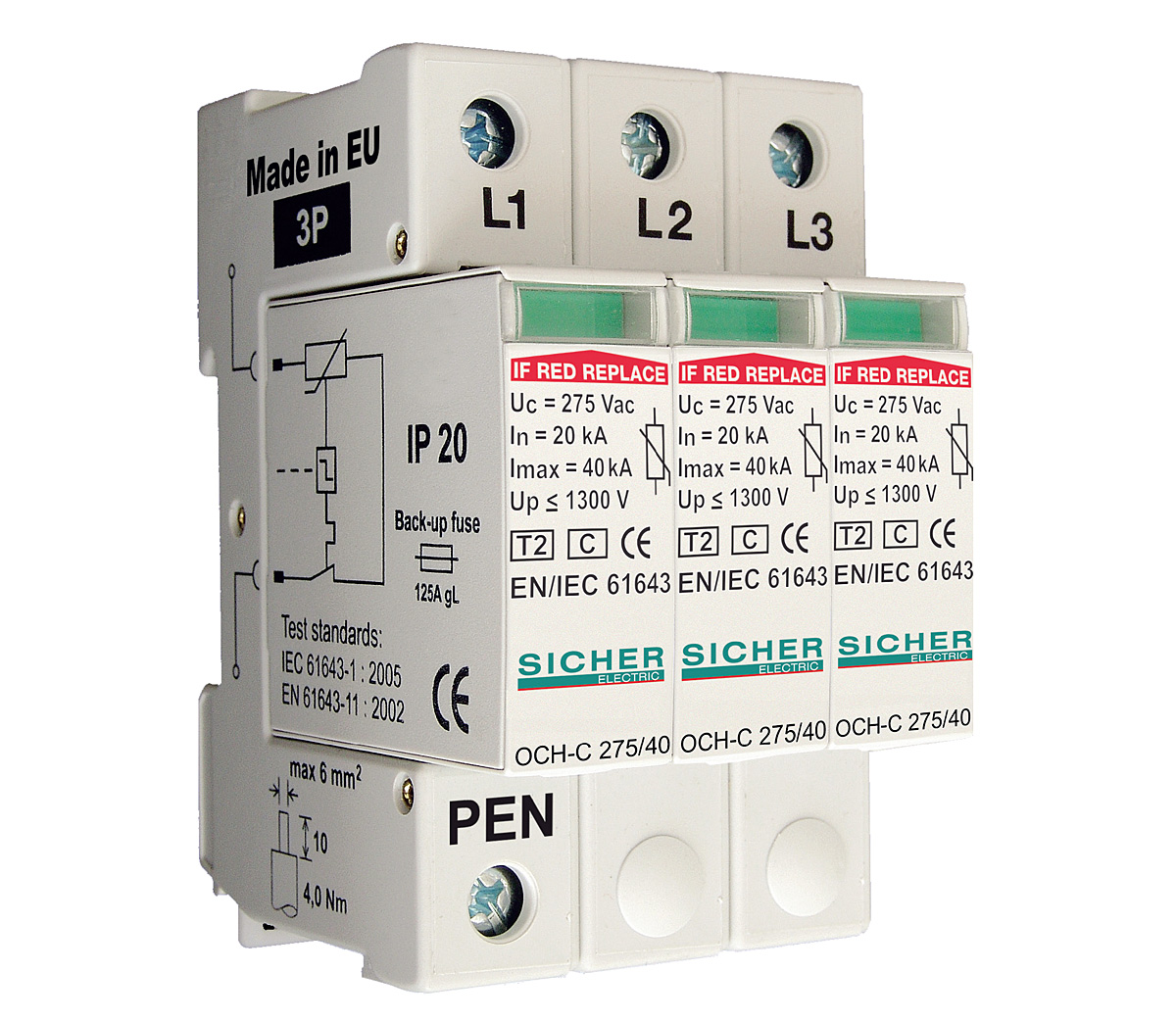

Dostępne wersje to 1P, 1P+N, 2P, 3P, 3P+N dla sieci TN-S, TN-C, IT oraz wersja 3P+NPE z iskiernikiem do zabezpieczenia toru NPE dla sieci TT.

W celu spełnienia swojego zadania w postaci ochrony instalacji niskiego napięcia, jako pierwszy stopień ochrony, należy zwrócić uwagę, aby ich montaż odbywał się w rozdzielnicach głównych budynku. Ochronniki przepięć spełniają swoje wymagania zgodnie z normą IEC 62305.

Ochronniki marki Sicher Electric posiadają modułową obudowę dostosowaną do montażu na szynie TH 35 mm oraz możliwość podłączenia przewodów w zakresie od 1,5 do 25 mm² dla linek, oraz 35 mm² dla drutów i przewodów wielodrutowych.

Tab. 1. Wymagania

Ochronnik	Typ ochrony
B + C	ochrona instalacji niskiego napięcia przed skutkami częściowych, bezpośrednich i pośrednich wyładowań atmosferycznych
C	ochrona instalacji niskiego napięcia przed skutkami pośrednich wyładowań atmosferycznych oraz łączeniowymi przepięciami w sieci

Ochronniki OCH zapewniają wysoki stopień ochrony napięciowej i prądowej. Warystory ZnO oraz system Thermo Dynamic Control zapewniają ich wysoką jakość oraz pewność zadziałania. Do produkcji ochronników używane są tylko warystory renomowanych producentów. Procedura przygotowania warystorów odbywa się w firmie Reflow. W procesie produkcyjnym stosowana jest pasta lutownicza INTERFLUX, Sn 4% Ag i japoński epoxy (Pelnox). Dodatkowo warystory kontrolowane są miejscu w firmie (pomiar Leakage current i α). Proces zgrzewania ultradźwiękowego odbywa się na maszynach formy Branson. W procesie produkcyjnym należy nadmienić, że sposób montażu warystora polega na jego „nurkowaniu” w żywicy epoksydowej, a nie „podlewaniu”, jak to się odbywa u innych producentów, co ma decydujący wpływ na jakość działania ochronnika.

Tab. 2. Parametry

parametr	symbol	B+C	C	N-PE
Napięcie znamionowe	Uc	230 V AC	230 V AC
Maksymalne napięcie pracy	In	275 V AC	275 V AC	255 V AC
Znamionowy prąd wyładowczy	Imax	30 kA	20 kA	20 kA
Maksymalny prąd wyładowczy	Iimp	60 kA	40 kA	40 kA
Impulsowy prąd wyładowczy (10/350 µs)	Up	7 kA
Napięcie poziomu ochrony		0,8 kV	1,3 kV	2,0 kV
Typ sieci		TNS, TNC, IT	TNS, TNC, IT, TT	TT
Ilość biegunów		1,2,3,4	1,2,3,4	1
Zgodność z normami		IEC 61643-1	IEC 61643-1	IEC 61643-1
Stopień ochrony		IP20	IP20	IP20
Moment dokręcenia śrub		4,0 Nm	4,0 Nm	4,0 Nm
Temperatura pracy		- 40...+80°C	- 40...+80°C	- 40...+80°C
Sposób montażu		TH 35 mm	TH 35 mm	TH 35 mm
Wskaźnik zadziałania		czerwony	czerwony

Aparaty posiadają okno rewizyjne, które zmienia się z koloru zielonego na czerwony w przypadku zadziałania aparatu i konieczności wymiany jego wkładki.

Jarosław Misztela
Kierownik Działu Handlowego Sicher Electric
