Koncern Chint to czołowy producent aparatów elektrycznych na rynku azjatyckim. Produkty firmy Chint zostały przebadane przez czołowe światowe laboratoria uzyskując odpowiednie certyfikaty.

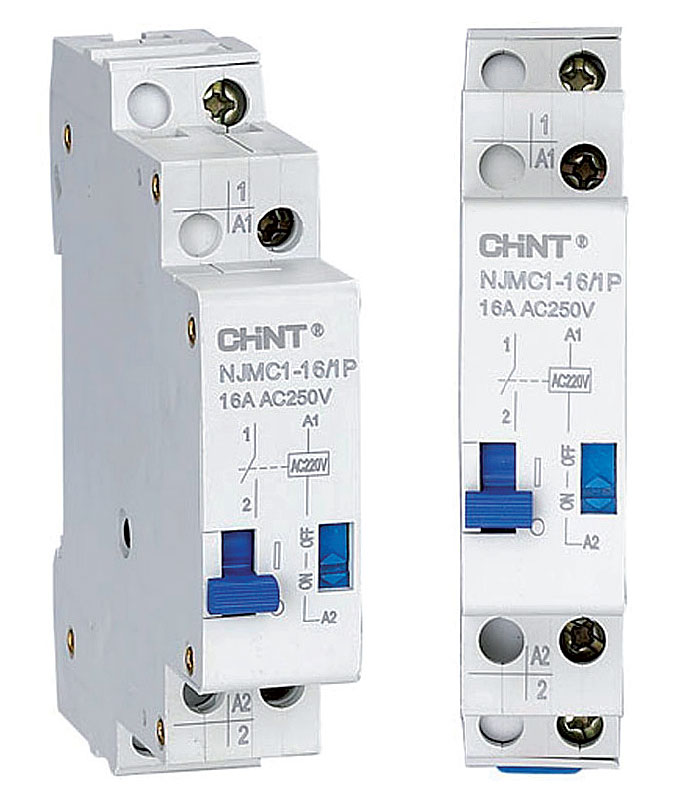

Fot. 1. Przekaźnik impulsowy NJMC1.Fot. 1. Przekaźnik impulsowy NJMC1.

Dodatkowo firma Chint Poland zleciła przeprowadzenie testów kontrolnych wybranej aparatury niskonapięciowej w tym także aparatury modułowej przez Polską instytucję certyfikującą – Instytut Elektrotechniki w Warszawie uzyskując odpowiednie atesty (do pobrania na stronie www.chintpoland.pl). Dbałość o wysoką jakość produktów zapewnia ścisła kontrola produkcji na każdym etapie jego wytworzenia. Surowce użyte do produkcji aparatów firmy Chint pochodzą jedynie od renomowanych światowych producentów.

Produkty firmy Chint oferowane na rynek polski spełniają dyrektywę 2002/95/CE dotyczącą ograniczenia stosowania szkodliwych substancji w niektórych produktach elektrycznych i elektronicznych RoHS (Restriction of Hazarduos Substances).

Obecnie firma Chint Poland sukcesywnie poszerza gamę produktów. Jednym z nich jest przekaźnik impulsowy NJMC1.

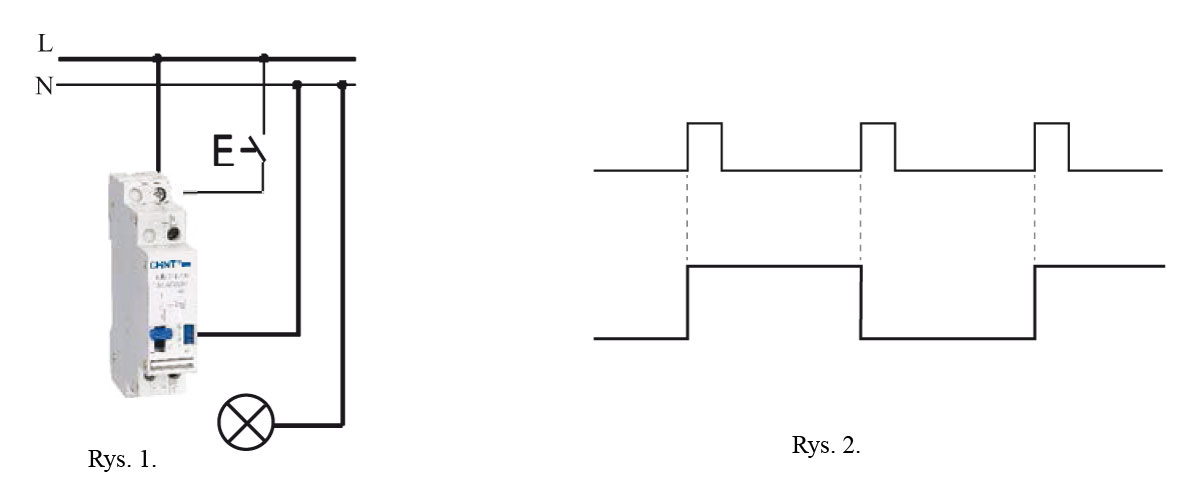

Rys. 1. Schemat połączeń. Rys. 2. Przebieg działania przełącznika.Rys. 1. Schemat połączeń.
Rys. 2. Przebieg działania przełącznika.

Przekaźnik impulsowy (bistabilny) NJMC1 jest mechanicznym przekaźnikiem bistabilnym, który zmienia stan styków poprzez podanie sygnału impulsowego na wejście. W porównaniu do tradycyjnych przekaźników posiada on mniejsze zużycie energii oraz dłuższą żywotność. Przekaźnik dostępny jest w wersji 16 A i 32 A.

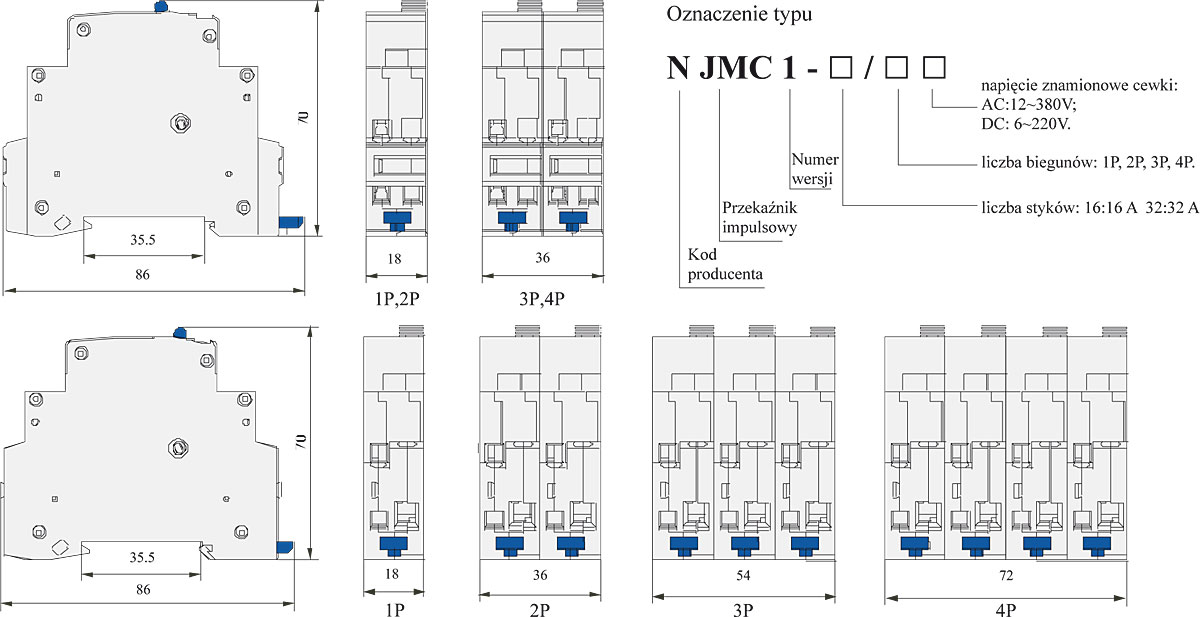

Rys. 3
Wymiary różnych wersji przekaźnika impulsowego NJMC1 (od góry: NJMC1-16, poniżej NJMC1-32).Rys. 3 Wymiary różnych wersji przekaźnika impulsowego NJMC1 (od góry: NJMC1-16, poniżej NJMC1-32).

Aparat może pracować w zakresach temperatury od -25°C do +55°C. Jest aparatem pyłoszczelnym oraz przystosowany do montażu na typowej szynie TH-35. Posiada kategorię przepięciową II. Styki wykonane są ze stopu srebra. Ich rezystancja początkowa wynosi 100 m?. Produkowane są w wersjach 1P, 2P, 3P, 4P.

Dane styków
Forma styków 1P, 2P, 3P, 4P
Początkowa rezystancja styków 100 mΩ
Materiał styków Stop srebra
Obciążenie styków (rezystancyjne) NJMC1-16:16A 250 V AC/28 V DC
NJMC1-32:32A 250 V AC/28 V DC
Maks. przełączane napięcie NJMC1-32:32A 250 V AC/125 V DC
Maks. przełączany prąd NJMC1-16:16A
NJMC1-32:8000 VA 896 W
Maks. przełączana moc NJMC1-16:4000 VA 448 W
Wytrzymałość elektryczna 105
Wytrzymałość mechaniczna 106
Tab. 2. Specyfikacja
Znamionowe napięcie cewki [V DC] Rezystancja cewki (20) Ω ±10%
6 6
12 24
24 95
48 380
110 2000
127 2660
220 8000
Tab. 3. Specyfikacja
Znamionowe napięcie cewki [V DC] Rezystancja cewki (20) Ω ±10%
12 6
24 24
48 95
130 7000
220 2000
230 2185
240 2380
380 6000
220 8000
Tab. 4. Właściwości
Rezystancja izolacji 100 MΩ (500 V DC)
Wytrzymałość dielektryczna pomiędzy stykiem a cewką: 4000 V DC
pomiędzy otwartymi stykami: 1500 V DC
Czas pracy ≤ 20 ms
Wstrząs (rezystancja) Przyspieszenie: 100 m/s , czas trwania impulsu: 11 ms
Drgania 1 mm podwójna amplituda, 10~55 Hz
Typ montażu Typowa szyna
Wymiary (mm) 86×70
Tab. 5. Cewka
Czas trwania impulsu ≤50 ms (200 ms jest zalecany)
Zakres napięć 85 - 110%

Ryszard Świetlicki
Dyrektor Techniczny Chint Poland
